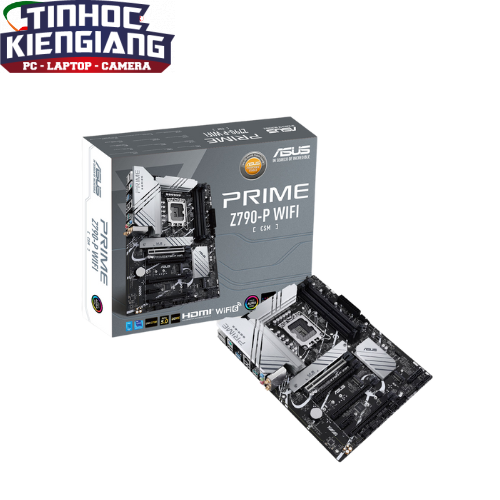

Bo Mạch Chủ – Mainboard Asus PRIME Z790-P-CSM DDR5

CPU

• Intel LGA1700 dành cho bộ xử lý Intel Core thế hệ thứ 14 và 13, bộ xử lý Intel Core thế hệ thứ 12, Pentium Gold và Celeron.
• Hỗ trợ Công nghệ Intel Turbo Boost 2.0 và Công nghệ Intel Turbo Boost Max 3.0 **

** Hỗ trợ Công nghệ Intel® Turbo Boost Max 3.0 tùy thuộc vào loại CPU.

Chipset

Intel® Z790 Chipset

Bộ nhớ

• 4 x DIMM, Tối đa 192GB, DDR5 8000+(OC)/ 7800(OC)/ 7600(OC)/ 7400(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600/ 5400/ 5200/ 5000/ 4800 Bộ nhớ không có ECC, không có bộ đệm*
• Kiến trúc bộ nhớ kênh đôi
• Hỗ trợ cấu hình bộ nhớ cực cao của Intel® (XMP)
• OptiMem II

Đồ họa tích hợp

• 1 x cổng HDMI® ***

Khe mở rộng

Bộ xử lý Intel® thế hệ thứ 14 & 13 & 12*

• 1 x khe cắm PCIe 4.0 x16 (hỗ trợ chế độ x16)

Bộ chip Intel® Z790

• 2 x khe cắm PCIe 4.0 x16 (hỗ trợ chế độ x4)
• 2 x khe cắm PCIe 3.0 x1

* Vui lòng kiểm tra bảng phân nhánh PCIe trên trang web hỗ trợ (https://www.asus.com/support/FAQ/1037507/).

- Để đảm bảo khả năng tương thích của thiết bị được cài đặt, vui lòng tham khảo https://www.asus.com/support/ để biết danh sách các thiết bị ngoại vi được hỗ trợ.

Lưu trữ

Tổng cộng hỗ trợ 5 khe cắm x M.2 và 4 x cổng SATA 6Gb / s *

Bộ xử lý Intel® thế hệ thứ 14 & 13 & 12

• Khe cắm M.2_1 (Phím M), loại 2242/2260/2280/22110 (hỗ trợ chế độ PCIe 4.0 x4)

Bộ chip Intel® Z790

• Khe cắm M.2_2 (Khóa M), loại 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4)
• Khe cắm M.2_3 (Khóa M), loại 2242/2260/2280/22110 (hỗ trợ chế độ PCIe 4.0 x4 & SATA)
• 4 x cổng SATA 6Gb

* Công nghệ lưu trữ nhanh Intel® hỗ trợ PCIe RAID 0/1/5/10, SATA RAID 0/1/5/10.

Ethernet

1 x Intel® 2.5Gb Ethernet
ASUS LANGuard

Wireless & Bluetooth

USB

USB phía sau: Tổng số 8 cổng

• 2 x USB 10Gbps ports (1 x Type-A+1 x Type-C^®)
• 2 x USB 5Gbps ports (2 x Type-A)
• 4 x USB 2.0 ports (4 x Type-A)

USB phía trước: Tổng số 9 cổng

• 1 x đầu nối USB 10Gbps (hỗ trợ USB Type-C®)
• 2 x đầu cắm USB 5Gbps hỗ trợ thêm 4 cổng USB 5Gbps
• 2 x đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0

* Cổng USB_E1, cổng USB_E2 và cổng USB_E6 chia sẻ băng thông.
* Cổng USB_E3, cổng USB_E4, cổng USB_E7 và cổng USB_E8 chia sẻ băng thông.

Audio

Cổng I / O mặt sau

• 2 x cổng USB 10Gbps (1 x Type-A+1 x Type-C®)
• 2 x cổng USB 5Gbps (2 x Loại A)
• 4 x cổng USB 2.0 (4 x Loại A)
• 1 cổng HDMI™
• 1 x Mô-đun Wi-Fi
• 1 x Cổng Ethernet Realtek 2.5Gb
• 3 x giắc cắm âm thanh
• 1 x nút BIOS FlashBack™

Đầu nối I / O Intrernal

Liên quan đến Quạt và Làm mát

• 1 x Đầu cắm quạt CPU 4 chân
• 1 x Đầu cắm quạt CPU OPT 4 chân
• 1 x Đầu cắm bơm AIO 4 chân
• Đầu cắm quạt khung gầm 3 x 4 chân

Liên quan đến nguồn

• 1 x đầu nối nguồn chính 24 chân
• 1 x đầu nối nguồn 8 chân +12V
• 1 x đầu nối nguồn 4 chân +12V

Liên quan đến lưu trữ

• 3 x M.2 slots (Key M)
• 4 x SATA 6Gb/s ports

USB

• 1 x đầu nối USB 10Gbps (hỗ trợ USB Type-C®)
• 2 x đầu cắm USB 5Gbps hỗ trợ thêm 4 cổng USB 5Gbps
• 2 x đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0

Các điều khoản khác

• 3 x Tiêu đề thế hệ 2 có thể định địa chỉ
• 1 x Tiêu đề CMOS rõ ràng
• 1 x tiêu đề cổng COM
• 1 x Đầu cắm âm thanh bảng mặt trước (F_AUDIO)
• 1 x đầu ra S/PDIF
• 1 x tiêu đề SPI TPM (14-1pin)
• 1 x 20-5pin Tiêu đề bảng điều khiển hệ thống
• 1 x Đầu cắm Thunderbolt™ (USB4®)

Các tính năng đặc biệt

• DIGI+ VRM (- Thiết kế nguồn kỹ thuật số với DrMOS)
• LANGuard
• Bảo vệ quá áp
• Lõi SafeSlot+
• Mặt sau I/O bằng thép không gỉ

• M.2 Q-Chốt
• Q-DIMM
• Khe cắm Q
• Lõi Q-LED

• Tản nhiệt M.2
• Thiết kế tản nhiệt VRM

• Nút BIOS FlashBack™
• ProCool
• Tấm chắn I/O được gắn sẵn

• Addressable Gen 2 headers

Các tính năng phần mềm

• Đồng bộ hào quang
• Fan Xpert 4 (với AI Cooling II)
• Tiết kiệm năng lượng
• Khử tiếng ồn AI hai chiều

• TurboV EVO
• PC Cleaner
• DIGI+VRM

• Norton 360 Deluxe (Dùng thử miễn phí 60 ngày)
• WinRAR (Dùng thử miễn phí 40 ngày)
• MyASUS

• ASUS CrashFree BIOS 3
• ASUS EZ Flash 3
• Chế độ ASUS UEFI BIOS EZ

BIOS

192 (128+64) Mb Flash ROM, UEFI AMI BIOS

Manageability

Phụ kiện đi kèm

Yếu tố hình thức

• Intel Core 12th/ 13th/14th
• Socket LGA1700

4 x DDR5 8000+(OC)/ 7800+(OC)/ 7600(OC)/ 7400(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600/ 5400/ 5200/ 5000/4800 MHz (Maximum 192GB)

• Intel Core 14th & 13th & 12th: 1 x PCIe 5.0 x16 (x16 mode)
• Intel Z790 chipset: 2 x PCIe 4.0 x16 (x4 mode)

1x M.2 2242/2260/2280/22110 PCIe 5.0 x4

3 x M.2 2242/2260/2280 PCIe 4.0 x4

2 x 2280 PCIe 4.0 x4

1 x M.2 2242/2260/2280 PCIe 4.0 x4/ SATA

4 x SATA III 6Gbps

Support Raid 0, 1, 5, 10

• LAN: Intel 2.5Gb Ethernet
• Wireless: Intel Wi-Fi 7 + BT 5.4

-Fan and Cooling

1 x 4-pin CPU Fan header

1 x 4-pin CPU OPT Fan header

1 x 4-pin AIO Pump header

5 x 4-pin Chassis Fan headers

-Power

1 x 24-pin Main Power connector

2 x 8-pin +12V Power connector

-Storage

5 x M.2 slot

4 x SATA 6Gb/s

-USB

1 x USB 20Gbps connector (supports USB Type-C® with up to 30W PD Fast-charge)

2 x USB 5Gbps headers support 4 additional USB 5G ports

3 x USB 2.0 headers support 6 additional USB 2.0 ports

-Miscellaneous

3 x Addressable Gen 2 headers

1 x Alternation PCIe Mode Switch

1 x AURA RGB header

1 x CPU over voltage jumper

1 x Front panel audio header (F_AUDIO)

1 x Start button

1 x 20-3 pin System Panel header with Chassis intrude function

1 x Thermal Sensor header

1 x Thunderbolt™ (USB4®) header

1 x USB 20Gbps port (1 x USB Type-C®)

10 x USB 10Gbps ports Type-A

1 x USB 10Gbps ports Type-C

1 x DisplayPort

1 x HDMI™ port

1 x Wi-Fi Module

1 x Intel® 2.5Gb Ethernet port

5 x Gold-plated audio jacks

1 x Optical S/PDIF out port

1 x BIOS FlashBack™  button

1 x Clear CMOS button

*Cổng Line out của đầu kết nối phía sau không hỗ trợ để phát âm thanh. Nếu bạn muốn sử dụng để cắm thiết bị âm thanh, hãy kết nối đầu ra thiết bị với giắc cắm âm thanh ở mặt trước của thùng máy.
