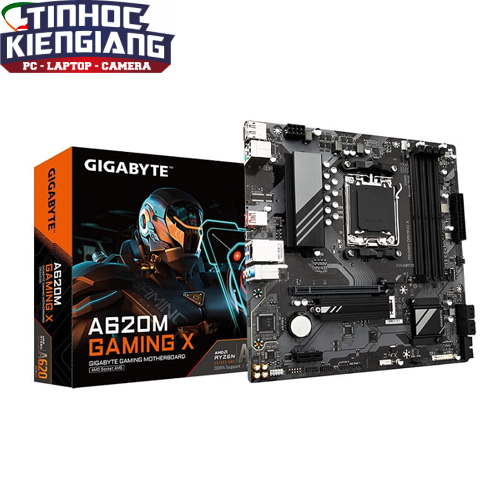

Bo Mạch Chủ – Mainboard Gigabyte A620M GAMING X

THÔNG SỐ KỸ THUẬT:

• Bộ vi xử lý

  AMD Socket AM5, hỗ trợ cho:
  Bộ xử lý AMD Ryzen™ Dòng 9000/
  Bộ xử lý AMD Ryzen™ Dòng 8000/
  Bộ xử lý AMD Ryzen™ Dòng 7000

• Bộ vi mạch

  • AMD X870

• Bộ nhớ

  Hỗ trợ DDR5 8400(OC) / 8200(OC) / 8000(OC) / 7800(OC) / 7600(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6666(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5600(OC) / 5200/4800/4400 MT/s module bộ nhớ
  2 x DDR5 DIMM socket hỗ trợ lên đến 128 GB (64 GB dung lượng DIMM đơn) của bộ nhớ hệ thống
  Kiến trúc bộ nhớ kênh đôi
  Hỗ trợ cho non-ECC Un-buffered DIMM module 1Rx8/2Rx8/1Rx16
  Hỗ trợ AMD EXtended Profiles for Overclocking (AMD EXPO™) và Extreme Memory Profile Mô-đun bộ nhớ (XMP)

• Card đồ họa tích hợp

  • Bộ xử lý đồ họa tích hợp với hỗ trợ đồ họa AMD Radeon™ + Bộ điều khiển ASMedia USB4®:
    - 1 cổng USB4® USB Type-C®, hỗ trợ đầu ra video USB4 và DisplayPort và độ phân giải tối đa 3840x2160@240 Hz

    * Hỗ trợ DisplayPort phiên bản 1.4 và HDR.


    Bộ xử lý đồ họa tích hợp với hỗ trợ đồ họa AMD Radeon™:
    - 1 cổng HDMI, hỗ trợ độ phân giải tối đa 4096x2160@60 Hz

    * Hỗ trợ phiên bản HDMI 2.1 và HDCP 2.3 và HDR.
    ** Hỗ trợ các cổng tương thích HDMI 2.1 TMDS gốc.

• Âm thanh

  Realtek® ALC4080 CODEC
  Âm thanh độ nét cao
  2 kênh

• VÀ

  Chip LAN Realtek® 2.5GbE (2,5 Gbps/1 Gbps/100 Mbps)

• Mô-đun truyền thông không dây

  Realtek® Wi-Fi 7 RTL8922AE
  - 802.11a, b, g, n, ac, ax, be, hỗ trợ băng tần sóng mang 2,4/5/6 GHz
  - BLUETOOTH 5.4
  - Hỗ trợ chuẩn không dây 11be 160MHz
  (Tốc độ dữ liệu thực tế có thể thay đổi tùy thuộc vào môi trường và thiết bị.)

  * Các tính năng của Wi-Fi 7 yêu cầu Windows 11 SV3 để hoạt động bình thường. (Không có trình điều khiển hỗ trợ cho Windows 10.)
  ** Tính khả dụng của các kênh Wi-Fi 7 trên băng tần 6 GHz tùy thuộc vào quy định của từng quốc gia.

• Khe cắm mở rộng

  1 khe cắm PCI Express x16, tích hợp trong CPU:
  Bộ xử lý AMD Ryzen™ 9000/7000 Series hỗ trợ chế độ PCIe 5.0 x16
  Bộ xử lý AMD Ryzen™ 8000 Series-Phoenix 1 hỗ trợ chế độ PCIe 4.0 x8
  Bộ xử lý AMD Ryzen™ 8000 Series-Phoenix 2 hỗ trợ chế độ PCIe 4.0 x4

  * Khe cắm PCIEX16 chỉ có thể hỗ trợ card đồ họa hoặc ổ SSD NVMe.

• Giao diện lưu trữ

  1 x đầu nối M.2 (M2A_CPU), tích hợp trong CPU, hỗ trợ Socket 3, M key, SSD loại 2280:
  Bộ xử lý AMD Ryzen™ 9000/7000 Series hỗ trợ SSD PCIe 5.0 x4/x2
  Bộ xử lý AMD Ryzen™ 8000 Series-Phoenix 1 hỗ trợ SSD PCIe 4.0 x4/x2
  Bộ xử lý AMD Ryzen™ 8000 Series-Phoenix 2 hỗ trợ SSD PCIe 4.0 x4/x2
  1 x đầu nối M.2 ở mặt sau của bo mạch chủ (M2C_SB), tích hợp trong Chipset, hỗ trợ Socket 3, M key, SSD loại 2280 PCIe 4.0 x4/x2 2
  x đầu nối SATA 6Gb/s
  Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10 cho các thiết bị lưu trữ SSD NVMe

  * RAID 5 chỉ khả dụng trên Bộ xử lý AMD Ryzen™ Dòng 9000.


  Hỗ trợ RAID 0 và RAID 1 cho các thiết bị lưu trữ SATA

• USB

  Bộ điều khiển CPU+ASMedia USB4®:
  - 1 x cổng USB4® USB Type-C® ở mặt sau
  CPU:
  - 1 x cổng USB Type-C® ở mặt sau, hỗ trợ USB 3.2 Gen 2
  - 2 x cổng USB 3.2 Gen 2 Type-A (màu đỏ) ở mặt sau
  Chipset:
  - 1 x cổng USB Type-C® hỗ trợ USB 3.2 Gen 2, có sẵn thông qua đầu cắm USB bên trong
  - 4 x cổng USB 3.2 Gen 1 (2 cổng ở mặt sau, 2 cổng có sẵn thông qua đầu cắm USB bên trong)
  - 4 x cổng USB 2.0/1.1 (2 cổng ở mặt sau, 2 cổng có sẵn thông qua đầu cắm USB bên trong)

• Kết nối I/O bên trong

  1 x đầu nối nguồn chính ATX 24 chân
  1 x đầu nối nguồn ATX 12V 8 chân
  1 x đầu cắm quạt CPU
  1 x đầu cắm quạt CPU/bơm làm mát nước
  1 x đầu cắm quạt hệ thống
  2 x đầu cắm dải đèn LED RGB Gen2 có thể định địa chỉ
  1 x đầu cắm dải đèn LED RGB
  2 x đầu nối M.2 Socket 3
  2 x đầu nối SATA 6Gb/s
  1 x đầu cắm mặt trước
  1 x đầu cắm loa
  1 x đầu cắm âm thanh mặt trước (được định tuyến từ thẻ bộ điều hợp ở mặt sau)
  1 x đầu cắm USB Type-C®, hỗ trợ USB 3.2 Gen 2
  1 x đầu cắm USB 3.2 Gen 1
  1 x đầu cắm USB 2.0/1.1
  1 x jumper đặt lại
  1 x jumper CMOS xóa
  1 x đầu cắm xâm nhập khung máy

• Kết nối bảng phía sau

  1 x nút Q-Flash Plus
  1 x cổng HDMI (Lưu ý)
  2 x đầu nối ăng ten (2T2R)
  1 x cổng USB4® USB Type-C® (DisplayPort (Lưu ý))
  1 x cổng USB Type-C®, hỗ trợ USB 3.2 Gen 2 2
  x cổng USB 3.2 Gen 2 Type-A (màu đỏ)
  2 x cổng USB 3.2 Gen 1
  2 x cổng USB 2.0/1.1
  1 x cổng RJ-45
  2 x giắc cắm âm thanh
  (Lưu ý) Hỗ trợ thực tế có thể khác nhau tùy theo CPU.

• Điều khiển I/O

  Chip điều khiển I/O iTE®

• Theo dõi phần cứng

  Phát hiện điện áp
  Phát hiện nhiệt độ Phát
  hiện tốc độ quạt Phát
  hiện lưu lượng nước làm mát Cảnh
  báo lỗi quạt
  Kiểm soát tốc độ quạt

  * Chức năng điều khiển tốc độ quạt có được hỗ trợ hay không sẽ tùy thuộc vào quạt bạn lắp đặt.

• BIOS

  1 x 256 Mbit flash
  Sử dụng AMI UEFI BIOS được cấp phép
  PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

• Tính năng duy nhất

  Hỗ trợ cho Trung tâm điều khiển GIGABYTE (GCC)

  * Các ứng dụng có sẵn trong GCC có thể khác nhau tùy theo kiểu bo mạch chủ. Các chức năng được hỗ trợ của từng ứng dụng cũng có thể khác nhau tùy thuộc vào thông số kỹ thuật của bo mạch chủ.


  Hỗ trợ Q-Flash
  Hỗ trợ Q-Flash Plus
  Hỗ trợ Smart Backup

• Gói phần mềm


  Phần mềm quản lý băng thông LAN Norton® Internet Security (phiên bản OEM)

• Hệ điều hành

  Hỗ trợ cho Windows 11 64-bit

• Hệ số khuôn

  Kích thước Mini-ITX; 17,0cm x 17,0cm

THÔNG SỐ KỸ THUẬT

• CPU

  1. AMD Socket AM5, support for: AMD Ryzen™ 7000 Series Processors
  (Please refer "CPU Support List" for more information.)

• Chipset

  1. AMD A620

• Memory

  1. Support for DDR5 6400(OC) / 6200(OC) / 6000(OC) / 5600(OC) / 5200 / 4800 / 4400 MT/s memory modules
  2. 4 x DDR5 DIMM sockets supporting up to 192 GB (48 GB single DIMM capacity) of system memory
  3. Dual channel memory architecture
  4. Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules
  5. Support for AMD EXtended Profiles for Overclocking (AMD EXPO™) and Extreme Memory Profile (XMP) memory modules
  (The CPU and memory configuration may affect the supported memory types, data rate (speed), and number of DRAM modules, please refer to "Memory Support List" for more information.)

• Onboard Graphics

  Integrated Graphics Processor:
  1. 1 x DisplayPort, supporting a maximum resolution of 3840x2160@144 Hz
     * Support for DisplayPort 1.4 version.
  2. 1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz
     * Support for HDMI 2.1 version and HDCP 2.3.
     ** Support native HDMI 2.1 TMDS compatible ports.
  (Graphics specifications may vary depending on CPU support.)

• Audio

  1. Realtek^® Audio CODEC
  2. High Definition Audio
  3. 2/4/5.1/7.1-channel
     * You can change the functionality of an audio jack using the audio software. To configure 7.1-channel audio, access the audio software for audio settings.

• LAN

  1. Realtek^® GbE LAN chip (1 Gbps/100 Mbps)

• Wireless Communication module

  Realtek^® Wi-Fi 6E RTL8852CE
  1. WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands
  2. BLUETOOTH 5.2
  3. Support for 11ax 160MHz wireless standard and up to 2.4 Gbps data rate
     1. (Actual data rate may vary depending on environment and equipment.)

• Expansion Slots

  CPU:
  1. 1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x16
     * For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot.
  Chipset:
  1. 1 x PCI Express x1 slot, supporting PCIe 3.0 and running at x1

• Storage Interface

  CPU:
  1. 1 x M.2 connector (Socket 3, M key, type 2580 PCIe 4.0 x4/x2 SSD support)
  Chipset:
  1. 4 x SATA 6Gb/s connectors
  RAID 0, RAID 1, and RAID 10 support for SATA storage devices

• USB

  CPU:
  1. 1 x USB 3.2 Gen 2 Type-A port (red) on the back panel
  2. 1 x USB Type-C^® port on the back panel, with USB 3.2 Gen 1 support
  3. 1 x USB 3.2 Gen 1 port on the back panel
  Chipset:
  1. 1 x USB Type-C^® port with USB 3.2 Gen 1 support, available through the internal USB header
  2. 3 x USB 3.2 Gen 1 ports (1 port on the back panel, 2 ports available through the internal USB header)
  3. 4 x USB 2.0/1.1 ports (2 ports on the back panel, 2 ports available through the internal USB header)

• Internal I/O Connectors

  1. 1 x 24-pin ATX main power connector
  2. 1 x 8-pin ATX 12V power connector
  3. 1 x CPU fan header
  4. 2 x system fan headers
  5. 1 x addressable LED strip header
  6. 1 x RGB LED strip header
  7. 1 x M.2 Socket 3 connector
  8. 4 x SATA 6Gb/s connectors
  9. 1 x front panel header
  10. 1 x front panel audio header
  11. 1 x USB Type-C^® header, with USB 3.2 Gen 1 support
  12. 1 x USB 3.2 Gen 1 header
  13. 1 x USB 2.0/1.1 header
  14. 1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only)
  15. 1 x Clear CMOS jumper

• Back Panel Connectors

  1. 1 x PS/2 keyboard/mouse port
  2. 1 x USB Type-C^® port, with USB 3.2 Gen 1 support
  3. 1 x USB 3.2 Gen 2 Type-A port (red)
  4. 2 x USB 3.2 Gen 1 ports
  5. 2 x USB 2.0/1.1 ports
  6. 1 x HDMI port
  7. 1 x DisplayPort
  8. 1 x Q-Flash Plus button
  9. 1 x RJ-45 port
  10. 3 x audio jacks

• I/O Controller

  1. iTE^® I/O Controller Chip

• H/W Monitoring

  1. Voltage detection
  2. Temperature detection
  3. Fan speed detection
  4. Water cooling flow rate detection
  5. Fan fail warning
  6. Fan speed control
     * Whether the fan speed control function is supported will depend on the fan you install.

• BIOS

  1. 1 x 256 Mbit flash
  2. Use of licensed AMI UEFI BIOS
  3. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

• Unique Features

  1. Support for GIGABYTE Control Center (GCC)
     * Available applications in GCC may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications.
  2. Support for Q-Flash
  3. Support for Q-Flash Plus

• Bundled Software

  1. Norton^® Internet Security (OEM version)
  2. LAN bandwidth management software

• Operating System

  1. Support for Windows 11 64-bit
  2. Support for Windows 10 64-bit

• Form Factor

  1. Micro ATX Form Factor; 24.4cm x 24.4cm
