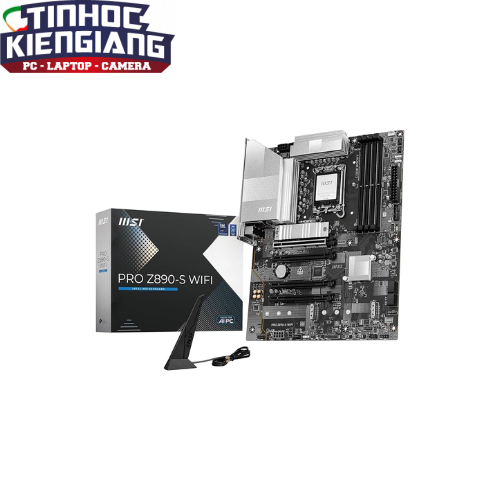

Bo Mạch Chủ – Mainboard MSI PRO Z890-S WIFI DDR5

• Hỗ trợ Bộ xử lý Intel® Core™ Ultra (Dòng 2)
• LGA 1851

4x DDR5 UDIMM, Dung lượng bộ nhớ tối đa 256GB
Hỗ trợ bộ nhớ 9200 - 6400 (OC) MT/giây / 6400 - 4800 (JEDEC) MT/giây
Tần số ép xung tối đa:
• 1DPC 1R Tốc độ tối đa lên đến 9200+ MT/giây
• 1DPC 2R Tốc độ tối đa lên đến 7200+ MT/giây
• 2DPC 1R Tốc độ tối đa lên đến 4800+ MT/giây
• 2DPC 2R Tốc độ tối đa lên đến 4800+ MT/giây

Hỗ trợ Intel POR Speed ​​và JEDEC Speed
Hỗ trợ ép xung bộ nhớ và Intel XMP 3.0
Hỗ trợ chế độ Dual-Controller Dual-Channel
Hỗ trợ bộ nhớ Non-ECC, Un-buffered
Hỗ trợ CUDIMM

• Các khe cắm DIMM trên bo mạch chủ này có chốt một bên.
• Khả năng tương thích bộ nhớ và tốc độ được hỗ trợ có thể khác nhau tùy thuộc vào cấu hình CPU và bộ nhớ. Để biết thông tin chi tiết, vui lòng tham khảo Danh sách tương thích bộ nhớ có trên trang Hỗ trợ của sản phẩm hoặc truy cập https://www.msi.com/support/.

1x HDMI™
Hỗ trợ HDMITM 2.1 với cổng FRL, độ phân giải tối đa 8K 60Hz*
2x Type-C DisplayPort
ThundeboltTM 4 cổng, hỗ trợ DisplayPort 1.4 với HBR3 qua USB Type-C, với độ phân giải tối đa 8K@60Hz*

*Chỉ khả dụng trên bộ xử lý có đồ họa tích hợp. Thông số kỹ thuật đồ họa có thể thay đổi tùy thuộc vào CPU được cài đặt.

2x khe cắm PCI-E x16
1x khe cắm PCI-E x1
PCI_E1 Gen PCIe 5.0 hỗ trợ tối đa x16 (Từ CPU)
PCI_E2 Gen PCIe 4.0 hỗ trợ tối đa x1 (Từ Chipset)
PCI_E3 Gen PCIe 4.0 hỗ trợ tối đa x4 (Từ Chipset)

• 4x M.2
• M.2_1 Nguồn (Từ CPU) hỗ trợ tối đa PCIe 5.0 x4, hỗ trợ các thiết bị 2280/2260
• M.2_2 Nguồn (Từ CPU) hỗ trợ tối đa PCIe 4.0 x4, hỗ trợ các thiết bị 22110/2280/2260
• M.2_3 Nguồn (Từ Chipset) hỗ trợ tối đa PCIe 4.0 x4, hỗ trợ các thiết bị 2280/2260/2242
• M.2_4 Nguồn (Từ Chipset) hỗ trợ tối đa PCIe 4.0 x4 / chế độ SATA, hỗ trợ các thiết bị 2280/2260/2242
• 4x SATA 6G

*Vui lòng tham khảo hướng dẫn để biết các hạn chế về tản nhiệt SSD M.2.

• 2 cổng Thunderbolt4 (Phía sau)

1x Intel^® Killer™ E5000B 5G LAN

• 1x Đầu nối thẻ Thunderbolt5 (JTBT5, hỗ trợ RTD3)
• 1x Đầu nối nguồn (ATX_PWR)
• 2x Đầu nối nguồn (CPU_PWR)
• 1x Đầu nối nguồn (PCIE_PWR 8 chân)
• 1x Quạt CPU
• 1x Quạt kết hợp (Quạt Pump_Sys)
• 6x Quạt hệ thống
• 1x Đầu cắm EZ Conn (JAF_2)
• 2x Bảng điều khiển phía trước (JFP)
• 1x Chống xâm nhập khung máy (JCI)
• 1x Âm thanh phía trước (JAUD)
• 3x Đầu nối đèn LED RGB V2 có thể định địa chỉ (JARGB_V2)
• 1x Đầu nối đèn LED RGB (JRGB)
• 1x Đầu cắm chân TPM (Hỗ trợ TPM 2.0)
• 4x Cổng USB 2.0
• 2x Cổng USB 5Gbps Loại A
• 1x Cổng USB 20Gbps Loại C

Intel® Killer™ BE1750x Wi-Fi 7
Mô-đun không dây được cài đặt sẵn trong khe cắm M.2 (Key-E)
Hỗ trợ MU-MIMO TX/RX, 2,4 GHz / 5 GHz / 6 GHz* (320 MHz) lên đến 5,8 Gbps
Hỗ trợ 802.11 a/ b/ g/ n/ ac/ ax/ be

Hỗ trợ Bluetooth® 5.4**, MLO, 4KQAM

* Hỗ trợ băng tần 6 GHz có thể tùy thuộc vào quy định của từng quốc gia và Wi-Fi 7 sẽ có sẵn trong Windows 11 SV3.
** Phiên bản Bluetooth có thể được cập nhật, vui lòng tham khảo trang web của nhà cung cấp chipset Wi-Fi để biết chi tiết. Lịch trình hỗ trợ Bluetooth 5.4 tùy thuộc vào gói MSFT Windows 11.

• USB 10Gbps Type-A
• USB 5Gbps Type-A
• 5G LAN
• Wi-Fi / Bluetooth
• Đầu nối âm thanh
• HDMI™
• Thunderbolt™ 4 40Gbps (Type-C)
• USB 10Gbps Type-C
• Nút Flash BIOS
• Nút Clear CMOS
• USB 5Gbps Type-A
• S/PDIF-OUT

• ATX
• 243.84mmx304.8mm

Sản phẩm

Bo mạch chủ

Tên Hãng

Mainboard MSI

Model

PRO Z890-A WIFI

CPU hỗ trợ

Intel

Chipset

INTEL Z890

RAM hỗ trợ

4x DDR5 UDIMM, Maximum Memory Capacity 256GB
Memory Support 9200 - 6400 (OC) MT/s / 6400 - 4800 (JEDEC) MT/s
Max. overclocking frequency:
• 1DPC 1R Max speed up to 9200+ MT/s
• 1DPC 2R Max speed up to 7200+ MT/s
• 2DPC 1R Max speed up to 4800+ MT/s
• 2DPC 2R Max speed up to 4800+ MT/s

Khe cắm mở rộng

3x PCI-E x16 slot
PCI_E1 Gen PCIe 5.0 supports up to x16 (From CPU)
PCI_E2 Gen PCIe 4.0 supports up to x4 (From Chipset)
PCI_E3 Gen PCIe 4.0 supports up to x4 (From Chipset)

Ổ cứng hỗ trợ

4x M.2
M.2_1 Source (From CPU) supports up to PCIe 5.0 x4 , supports 2280/2260 devices
M.2_2 Source (From CPU) supports up to PCIe 4.0 x4 , supports 22110/2280/2260 devices
M.2_3 Source (From Chipset) supports up to PCIe 4.0 x4 , supports 2280/2260/2242 devices
M.2_4 Source (From Chipset) supports up to PCIe 4.0 x4 / SATA mode, supports 2280/2260/2242 devices
4x SATA 6G

Cổng kết nối (Internal)

1x Thunderbolt5 card connector(JTBT5, support RTD3)
1x Power Connector(ATX_PWR)
2x Power Connector(CPU_PWR)
1x Power Connector(PCIE_PWR 8pin)
1x CPU Fan
1x Combo Fan (Pump_Sys Fan)
6x System Fan
1x EZ Conn-header (JAF_2)
2x Front Panel (JFP)
1x Chassis Intrusion (JCI)
1x Front Audio (JAUD)
3x Addressable V2 RGB LED connector (JARGB_V2)
1x RGB LED connector(JRGB)
1x TPM pin header(Support TPM 2.0)
4x USB 2.0 ports
2x USB 5Gbps Type A ports
1x USB 20Gbps Type C ports

Cổng kết nối (Back Panel)

1. USB 10Gbps Type-A
2. USB 5Gbps Type-A
3. 5G LAN
4. Wi-Fi / Bluetooth
5. Audio Connectors
6. HDMI™
7. Thunderbolt™ 4 40Gbps (Type-C)
8. USB 10Gbps Type-C
9. Flash BIOS Button
10. USB 5Gbps Type-A
11. S/PDIF-OUT

LAN / Wireless

Realtek^® 8126 5Gbps LAN

Intel^® Wi-Fi 7
The Wireless module is pre-installed in the M.2 (Key-E) slot
Supports MU-MIMO TX/RX, 2.4GHz / 5GHz / 6GHz* (320MHz) up to 5.8Gbps
Supports 802.11 a/ b/ g/ n/ ac/ ax/ be

Supports Bluetooth^® 5.4**, MLO, 4KQAM

Onboard Thunderbolt

2x Thunderbolt4 ports (Rear)
Support up to 40Gbps transfer rate with Thunderbolt devices
Support up to 20Gbps transfer rate with USB4 devices
Support up to 10Gbps transfer rate with USB 3.2 devices
Support up to 5V/3A,15W power charging
Each port can daisy-chain up to three Thunderbolt 4 devices or five Thunderbolt 3 devices
Support up to 8K display

USB

4x USB 2.0 (Front)
4x USB 5Gbps Type A (Rear)
2x USB 5Gbps Type A (Front)
3x USB 10Gbps Type A (Rear)
1x USB 10Gbps Type C (Rear)
1x USB 20Gbps Type C (Front)
*USB 20Gbps Type-C (Front) support USB PD 27W fast charging for JUSBC1

Kích cỡ

ATX
243.84mmx304.8mm
