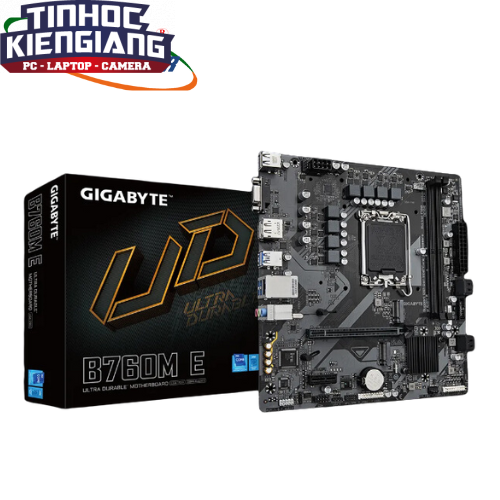

Mainboard Gigabyte B760M E DDR5

Liên hệ

THÔNG SỐ KỸ THUẬT

CPU

  • Socket LGA1700: Hỗ trợ các bộ vi xử lý Intel® Core™ thế hệ thứ 14, 13 và 12, Pentium® Gold và Celeron®

  • Bộ nhớ đệm L3 thay đổi theo CPU

Chipset

  • Chipset Intel® B760 Express

Bộ nhớ

  • Hỗ trợ các module bộ nhớ DDR5 7200(O.C.) /7000(O.C.) /6800(O.C.) /6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.) / 4800 / 4000 MT/s

  • 2 khe cắm DDR5 DIMM hỗ trợ lên đến 128 GB (64 GB mỗi DIMM)

  • Kiến trúc bộ nhớ kênh đôi

  • Hỗ trợ module bộ nhớ ECC Un-buffered DIMM 1Rx8/2Rx8 (hoạt động ở chế độ không ECC)

  • Hỗ trợ module bộ nhớ non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16

  • Hỗ trợ module bộ nhớ Extreme Memory Profile (XMP)

Card đồ họa tích hợp

  • Bộ xử lý đồ họa tích hợp – Hỗ trợ Intel® HD Graphics:

    • 1 x cổng D-Sub, hỗ trợ độ phân giải tối đa 1920×1200@60 Hz

    • 1 x cổng DisplayPort, hỗ trợ độ phân giải tối đa 4096×2304@60 Hz

      • Hỗ trợ phiên bản DisplayPort 1.2 và HDCP 2.3

    • 1 x cổng HDMI, hỗ trợ độ phân giải tối đa 4096×2160@60 Hz

      • Hỗ trợ phiên bản HDMI 2.1 và HDCP 2.3 ** Hỗ trợ các cổng HDMI 2.1 TMDS tương thích gốc

    • Hỗ trợ lên đến ba màn hình cùng lúc

Âm thanh

  • CODEC âm thanh Realtek®

  • 2/4/5.1/7.1 kênh

  • Hỗ trợ S/PDIF Out

LAN

  • Chip Realtek® GbE LAN (1 Gbps/100 Mbps/10 Mbps)

Khe cắm mở rộng

  • CPU:

    • 1 khe cắm PCI Express x16, hỗ trợ PCIe 4.0 và chạy ở x16

      • Khe cắm PCIEX16 chỉ có thể hỗ trợ card đồ họa hoặc SSD NVMe

  • Chipset:

    • 1 khe cắm PCI Express x1, hỗ trợ PCIe 3.0 và chạy ở x1

Giao diện lưu trữ

  • CPU:

    • 1 đầu nối M.2 (Socket 3, khóa M, hỗ trợ SSD type 2280 PCIe 4.0 x4/x2)(M2A_CPU)

  • Chipset:

    • 1 đầu nối M.2 (Socket 3, khóa M, hỗ trợ SSD type 2280 PCIe 4.0 x4/x2)(M2P_SB)

    • 4 đầu nối SATA 6Gb/s

    • Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10 cho các thiết bị lưu trữ SATA

USB

  • Chipset:

    • 6 cổng USB 3.2 Gen 1 (4 cổng ở bảng điều khiển sau, 2 cổng thông qua đầu nối USB nội bộ)

    • 6 cổng USB 2.0/1.1 (2 cổng ở bảng điều khiển sau, 4 cổng thông qua đầu nối USB nội bộ)

Kết nối I/O bên trong

  • 1 đầu nối nguồn chính ATX 24-pin

  • 1 đầu nối nguồn ATX 12V 8-pin

  • 1 đầu cắm quạt CPU

  • 2 đầu cắm quạt hệ thống

  • 1 đầu cắm dải đèn RGB LED

  • 2 đầu nối M.2 Socket 3

  • 4 đầu nối SATA 6Gb/s

  • 1 đầu nối bảng điều khiển phía trước

  • 1 đầu cắm âm thanh phía trước

  • 1 đầu cắm S/PDIF Out

  • 1 đầu cắm USB 3.2 Gen 1

  • 2 đầu cắm USB 2.0/1.1

  • 1 đầu cắm mô-đun Trusted Platform (chỉ dành cho mô-đun GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)

  • 1 đầu cắm cổng nối tiếp

  • 1 jumper Clear CMOS

Kết nối bảng điều khiển phía sau

  • 2 cổng USB 2.0/1.1

  • 1 cổng D-Sub

  • 1 cổng DisplayPort

  • 1 cổng HDMI

  • 4 cổng USB 3.2 Gen 1

  • 1 cổng RJ-45

  • 3 jack âm thanh

Điều khiển I/O

  • Chip điều khiển iTE®

Theo dõi phần cứng

  • Phát hiện điện áp

  • Phát hiện nhiệt độ

  • Phát hiện tốc độ quạt

  • Phát hiện lưu lượng làm mát bằng nước

  • Cảnh báo quạt hỏng

  • Điều khiển tốc độ quạt

    • Việc hỗ trợ chức năng điều khiển tốc độ quạt sẽ phụ thuộc vào quạt bạn cài đặt.

BIOS

  • 1 flash 128 Mbit

  • Sử dụng BIOS AMI UEFI được cấp phép

  • Hỗ trợ PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Tính năng duy nhất

  • Hỗ trợ GIGABYTE Control Center (GCC)

    • Các ứng dụng có sẵn trong GCC có thể khác nhau tùy theo model bo mạch chủ. Các chức năng được hỗ trợ của từng ứng dụng cũng có thể khác nhau tùy theo thông số kỹ thuật của bo mạch chủ.

  • Hỗ trợ Q-Flash

Gói phần mềm

  • Norton® Internet Security (phiên bản OEM)

  • Phần mềm quản lý băng thông LAN

Hệ điều hành

  • Hỗ trợ Windows 11 64-bit

  • Hỗ trợ Windows 10 64-bit
