Bo Mạch Chủ – Mainboard Asus Z11PA-D8 (Dual CPU Server & Workstation)

Sản phẩm

Bo mạch chủ

Tên Hãng

ASUS

Model

WS X299 PRO

CPU hỗ trợ

Intel

Chipset

 X299

RAM hỗ trợ

8 x DIMM, Max. 256GB, DDR4 4133(O.C.)/3600(O.C.)/2933/2666/2400/2133 MHz Không ECC, Không Đệm Bộ nhớ
Bộ vi xử lý Intel® Core™ X-series (6 lõi trở lên)
4 x DIMM, Max. 64GB, DDR4 4133(O.C.)/3600(O.C.)/2666/2400/2133 MHz Không ECC, Không Đệm Bộ nhớ
Bộ vi xử lý Intel® Core™ X-series (4 lõi)
Hỗ trợ công nghệ bộ nhớ Intel Extreme Memory Profile (XMP)

Khe cắm mở rộng

48-Rãnh CPU-
2 x PCIe 3.0 x16 (chế độ x16)
44-Rãnh CPU-
1 x PCIe 3.0 x16 (chế độ x8 )
28-Rãnh CPU-
1 x PCIe 3.0 x16 (chế độ x4)
1 x PCIe 3.0 x4 (chế độ x4)
16-Rãnh CPU-
2 x PCIe 3.0 x16 (chế độ x16)
1 x PCIe 3.0 x16 (chế độ x8 )
1 x PCIe 3.0 x16 (chế độ x4)
1 x PCIe 3.0 x4 (chế độ x4)
1 x PCIe 3.0 x16 (chế độ x16)
1 x PCIe 3.0 x16 (chế độ x8 )
1 x PCIe 3.0 x16 (chế độ x4)
1 x PCIe 3.0 x4 (chế độ x4)
1 x PCIe 3.0 x16 (chế độ x8 )
2 x PCIe 3.0 x16 (chế độ x4)
1 x PCIe 3.0 x4 (chế độ x4)

Ổ cứng hỗ trợ

Bộ chip Intel® X299 :
1 x M.2 Socket 3, với M Key, hỗ trợ thiết bị lưu trữ kiểu 2242/2260/2280/22110 (chế độ PCIE 3.0 x4)*¹
1 x M.2 Socket 3, với M Key, hỗ trợ thiết bị lưu trữ kiểu 2242/2260/2280 (chế độ SATA & PCIE 3.0 x4)*²
1 x đầu nối U.2
6 x Cổng SATA 6Gb /s

Cổng kết nối (Internal)

1 x đầu nối USB 3.1 Gen 1(lên tới 5Gbps) hỗ trợ bổ sung 2 cổng USB 3.1 Gen 1
1 x Đầu cắm AAFP
1 x Đầu cắm Dải Aura
1 x Đầu cắm USB 2.0 hỗ trợ thêm 2 cổng USB 2.0
1 x Đầu cắm Dây Aura RGB
6 x kết nối SATA 6Gb / s
1 x đầu cắm TPM
2 x kết nối CPU Fan
1 x kết nối điện năng 24-pin EATX
2 x kết nối điện năng 8-pin ATX 12V
2 x Ổ cắm M.2 3
1 x đầu cắm Thunderbolt
1 x VROC_HW_Key
1 x Đầu cắm nguồn 6 chân EZ_PLUG
1 x Đầu cắm mặt trước
1 x công tắc EZ XMP
1 x Đầu nối AIO_PUMP
1 x nút MemOK!
1 x Đầu nối panel AUX
1 x kết nối cảm biến nhiệt
1 x nút khởi động
1 x nút Clear CMOS
1 x Đầu cắm 5-pin EXT_FAN(Quạt Nối dài)
1 x CPU OV
1 x Đầu cắm cổng COM
1 x quạt phía sau
1 x Đầu nối U.2 (hỗ trợ thiết bị U.2 NVMe)
1 x Đầu nối USB 3.1 ở bảng điều khiển phía trước
1 x PANEL2
1 x đầu nối quạt PUMP
1 x PANEL1

Cổng kết nối (Phía sau)

2 x cổng LAN (RJ45)
2 x USB 3.1 thế hệ thứ 2 (xanh mòng két)Kiểu A + USB Kiểu C^TM
4 x USB 3.1 thế hệ thứ 1
1 x Đầu ra quang S/PDIF
4 x USB 2.0
1 x Nút USB BIOS Flashback^™
1 x Đầu I/O Âm thanh 8 kênh

LAN / Wireless

Intel® I210-AT, 2 x Bộ điều khiển Gigabit LAN

Kích cỡ

Dạng thiết kế ATX
( 30.5 cm x 24.4 cm )

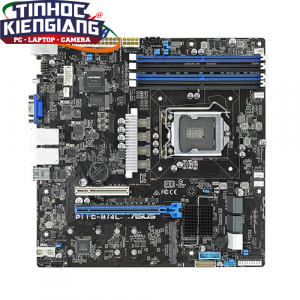

Mô tả chi tiết

Hãng sản xuất

Asus

Chủng loại

P11C-M/4L

CPU hỗ trợ

Bộ xử lý Intel® Xeon® dòng E-2100

Bộ vi xử lý Intel® Core™ i3

Bộ vi xử lý Intel® Pentium™

Bộ vi xử lý Intel® Celeron™

Chipset

Intel® C242 Chipset

Bộ nhớ trong

Tổng số khe : 4 (2-kênh)

Công suất : Tối đa lên tới 64GB UDIMM

Loại bộ nhớ :

DDR4 2666/2400 UDIMM không ECC và có ECC

Dung lượng bộ nhớ : 16GB, 8GB, 4GB

VGA onboard

Aspeed AST2500 với 32MB VRAM

Âm thanh

Khe mở rộng

Tổng số khe cắm : 2

Khe cắm vị trí 6 : PCI-E x16 (Liên kết X16 Gen3) , tự động chuyển sang x8 link nếu slot 7 đã được dùng

Khe cắm vị trí 7 : PCI-E x8 (Liên kết X8 Gen3)

Theo SSI Location#

Chuẩn lưu trữ

Điều khiển SATA :

Intel® C242 Chipset

6 x Cổng SATA3 6Gb/s

2 x đầu kết nối M.2 (2242/2260/2280/22110) cho cả chế độ SATA & PCIe

Công nghệ lưu trữ nhanh Intel® Enterprise (RSTe) (Cho Linux/Windows)

(Hỗ trợ phần mềm RAID 0, 1, 5, 10 )

Cổng I/O Sau

1 x Cổng nối tiếp bên ngoài

2 x USB 3.1 Gen 2

2 x USB 3.1 Gen 1

1 x Cổng VGA

4 x GbE LAN + 1 x Mgmt LAN

Giải pháp quản lý

ASUS Control Center

Kích thước

U ATX (9.6"x9.6", 244mm x 244mm)

Phụ kiện đi kèm
