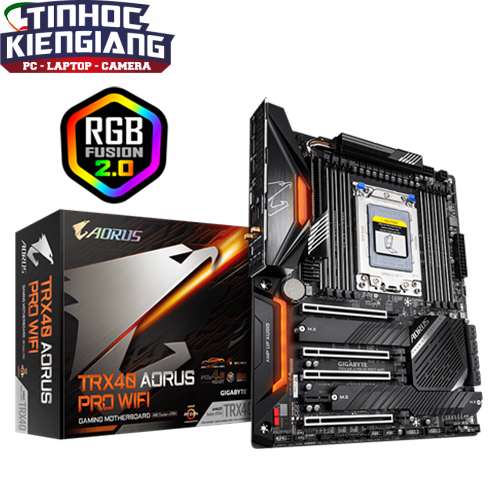

Bo Mạch Chủ – Mainboard Gigabyte TRX40 AORUS PRO WIFI

Liên hệ

CPU	AMD Socket sTRX4: Support 3rd Generation AMD Ryzen™ Threadripper™ processors
Chipset	AMD TRX40
Memory	8 x DDR4 DIMM sockets supporting up to 256 GB (32 GB single DIMM capacity) of system memory Quad Channel memory architecture Support for DDR4 4400(O.C.) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3733(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200 / 2933 / 2667 / 2400 / 2133 MHz memory modules Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules Support for Extreme Memory Profile (XMP) memory modules
Audio	Realtek^® ALC4050H codec+ ALC1220-VB codec Support for DTS:X^® Ultra High Definition Audio 2/4/5.1/7.1-channel Support for S/PDIF Out
LAN	Intel^® GbE LAN chip (10/100/1000 Mbit)
Wireless Communication module	Intel^® Wi-Fi 6 AX200 Wi-Fi 802.11a/b/g/n/ac/ax, supporting 2.4/5 GHz Dual-Band BLUETOOTH 5.0 Support for 11ax 160MHz wireless standard and up to 2.4 Gbps data rate * Actual data rate may vary depending on environment and equipment.
Expansion Slots	2 x PCI Express x16 slots, running at x16 (PCIEX16_1, PCIEX16_2) 2 x PCI Express x16 slots, running at x8 (PCIEX8_1, PCIEX8_2) 1 x PCI Express x1 slot (All of the PCI Express slots conform to PCI Express 4.0 standard.)
Multi-Graphics Technology	Support for AMD Quad-GPU CrossFire™ and 3-Way/2-Way AMD CrossFire™ technologies Support for NVIDIA^® Quad-GPU SLI™ and3-Way/2-Way NVIDIA^® SLI™ technologies
Storage Interface	CPU: 1 x M.2 connector (Socket 3, M key, type 2260/2280/22110 SATA and PCIe 4.0 x4/x2 SSD support) (M2M) 1 x M.2 connector (Socket 3, M key, type 2280 SATA and PCIe 4.0 x4/x2 SSD support) (M2Q) Chipset: 1 x M.2 connector (Socket 3, M key, type 2280 SATA and PCIe 4.0 x4/x2 SSD support) (M2P) 8 x SATA 6Gb/s connectors Support for RAID 0, RAID 1, and RAID 10
USB	CPU: 3 x USB 3.2 Gen 2 Type-A ports (red) on the back panel 1 x USB Type-C™ port on the back panel, with USB 3.2 Gen 2 support Chipset: 2 x USB 3.2 Gen 2 Type-A ports (red) on the back panel 1 x USB Type-C™ port with USB 3.2 Gen 2/Gen 1 support, available through the internal USB header 4 x USB 3.2 Gen 1 ports available through the internal USB headers Chipset+2 USB 2.0 Hubs: 8 x USB 2.0/1.1 ports (4 ports on the back panel, 4 ports available through the internal USB headers)
Internal I/O Connectors	1 x 24-pin ATX main power connector 1 x 8-pin ATX 12V power connector 1 x 4-pin ATX 12V power connector 1 x CPU fan header 1 x water cooling CPU fan header 2 x system fan headers 4 x system fan/water cooling pump headers 2 x addressable LED strip headers 2 x RGB LED strip headers 3 x M.2 Socket 3 connectors 8 x SATA 6Gb/s connectors 1 x front panel header 1 x front panel audio header 1 x USB Type-C™ header, with USB 3.2 Gen 1/Gen 2 support 2 x USB 3.2 Gen 1 headers 2 x USB 2.0/1.1 headers 1 x GIGABYTE add-in card connector 1 x Trusted Platform Module (TPM) header (2×6 pin, for the GC-TPM2.0_S module only) 2 x temperature sensor headers 1 x Clear CMOS jumper
Back Panel Connectors	4 x USB 2.0/1.1 ports 1 x Q-Flash Plus button 5 x USB 3.2 Gen 2 Type-A ports (red) 1 x USB Type-C™ port, with USB 3.2 Gen 2 support 1 x RJ-45 port 2 x SMA antenna connectors (2T2R) 1 x optical S/PDIF Out connector 5 x audio jacks
I/O Controller	iTE^® I/O Controller Chip
H/W Monitoring	Voltage detection Temperature detection Fan speed detection Water cooling flow rate detection Overheating warning Fan fail warning Fan speed control * Whether the fan (pump) speed control function is supported will depend on the fan (pump) you install.
BIOS	2 x 128 Mbit flash Use of licensed AMI UEFI BIOS Support for DualBIOS™ PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features	Support for APP Center * Available applications in APP Center may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications. @BIOS AutoGreen Cloud Station EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup Smart Keyboard Smart Survey System Information Viewer USB Blocker Support for Q-Flash Plus Support for Q-Flash Support for Xpress Install
Bundled Software	Norton^® Internet Security (OEM version) cFosSpeed XSplit Gamecaster + Broadcaster (12 months license)
Operating System	Support for Windows 10 64-bit
Form Factor	ATX Form Factor; 30.5cm x 24.4cm

Danh mục: MainBoard Gigabyte Amd

Bo Mạch Chủ – Mainboard Gigabyte A520M Aorus Elite

CPU	AMD Socket AM4, hỗ trợ cho: Bộ xử lý AMD Ryzen ™ thế hệ thứ 3 / AMD Ryzen ™ thế hệ thứ 3 với bộ xử lý Đồ họa Radeon ™
Chipset	AMD A520
Bộ nhớ	4 x Socket DDR4 DIMM hỗ trợ bộ nhớ hệ thống lên đến 128 GB (dung lượng 32 GB đơn DIMM) Bộ xử lý AMD Ryzen ™ thế hệ thứ 3: Hỗ trợ các mô-đun bộ nhớ DDR4 4400 (OC) / 4000 (OC) / 3600 (OC) / 3333 (OC) / 3200/2933/2667/2400/2133 MHz AMD Ryzen ™ thế hệ thứ 3 với bộ xử lý Đồ họa Radeon ™: Hỗ trợ DDR4 4733 (OC) / 4600 (OC) / 4400 (OC) / 4000 (OC) / 3600 (OC) / 3333 (OC) / 3200/2933/2667 / Mô-đun bộ nhớ 2400/22133 MHz Kiến trúc bộ nhớ kênh đôi Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 không đệm ECC Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 / 1Rx16 không phải ECC Un-buffer Hỗ trợ mô-đun bộ nhớ Extreme Memory Profile (XMP)
Đồ họa	Được tích hợp trong AMD Ryzen ™ thế hệ thứ 3 với bộ xử lý Đồ họa Radeon ™: 1 x cổng DVI-D, hỗ trợ độ phân giải tối đa 1920×1200 @ 60 Hz * Cổng DVI-D không hỗ trợ kết nối D-Sub bằng bộ chuyển đổi. 1 x cổng HDMI, hỗ trợ độ phân giải tối đa 4096×2160 @ 60 Hz * Hỗ trợ phiên bản HDMI 2.1, HDCP 2.3 và HDR. Bộ nhớ chia sẻ tối đa 16 GB
Âm thanh	Bộ giải mã Realtek ^® ALC887 Âm thanh độ nét cao 2/4 / 5.1 / 7.1 kênh * Để định cấu hình âm thanh 7.1 kênh, bạn cần mở phần mềm âm thanh và chọn Cài đặt nâng cao của thiết bị> Thiết bị phát lại để thay đổi cài đặt mặc định trước. Vui lòng truy cập trang web của GIGABYTE để biết chi tiết về cách định cấu hình phần mềm âm thanh.
LAN	Chip Realtek ^® GbE LAN (1000 Mbit / 100 Mbit)
Khe mở rộng	CPU: 1 x khe cắm PCI Express x16, hỗ trợ PCIe 3.0 và chạy ở x16 Bộ chip: 2 x khe cắm PCI Express x1, hỗ trợ PCIe 3.0 (PCIEX1_1, PCIEX1_2)
Giao diện lưu trữ	CPU: 1 x đầu nối M.2 (Socket 3, M key, loại 2242/2260/2280 SATA và hỗ trợ SSD PCIe 3.0 x4 / x2) Bộ chip: 4 x đầu nối SATA 6Gb / s Hỗ trợ RAID 0, RAID 1 và RAID 10
Kết nối I / O nội bộ	1 x đầu nối nguồn chính ATX 24 chân 1 x đầu nối nguồn ATX 12V 8 chân 1 x đầu cắm quạt CPU 2 x đầu cắm quạt hệ thống 2 x đầu cắm dải LED có thể định địa chỉ 2 x đầu cắm dải LED RGB 1 x đầu nối M.2 Socket 3 4 x đầu nối SATA 6Gb / s 1 x tiêu đề bảng điều khiển phía trước 1 x tiêu đề âm thanh mặt trước 1 x đầu cắm USB 3.2 Gen 1 1 x đầu cắm USB 2.0 / 1.1 1 x tiêu đề Mô-đun nền tảng đáng tin cậy (TPM) (chân 2×6, chỉ dành cho mô-đun GC-TPM2.0_S) 1 x tiêu đề cổng nối tiếp 1 x Clear CMOS jumper 1 x nút Q-Flash Plus
Kết nối bảng mặt sau	1 x cổng PS / 2 bàn phím / chuột 1 x cổng DVI-D 1 x cổng HDMI 4 x cổng USB 3.2 Gen 1 2 x cổng USB 2.0 / 1.1 1 x cổng RJ-45 3 x giắc cắm âm thanh
BIOS	1 x 128 Mbit flash Sử dụng AMI UEFI BIOS được cấp phép PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Hệ điều hành	Hỗ trợ cho Windows 10 64-bit
Yếu tố hình thức	Micro ATX; 24,4cm x 24,4cm

Bo Mạch Chủ – Mainboard Gigabyte A520M Aorus Elite

Liên hệ

Bo Mạch Chủ – Mainboard Gigabyte B650 AORUS ELITE AX

CPU
1. AMD Socket AM5, support for: AMD Ryzen™ 7000 Series Processors
(Please refer "CPU Support List" for more information.)
Chipset
1. AMD B650
Memory
1. Support for DDR5 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5600(OC) / 5200 / 4800 / 4400 MHz memory modules
2. 4 x DDR5 DIMM sockets supporting up to 128 GB (32 GB single DIMM capacity) of system memory
3. Dual channel memory architecture
4. Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules
5. Support for AMD EXtended Profiles for Overclocking (AMD EXPO™) and Extreme Memory Profile (XMP) memory module
(Please refer "Memory Support List" for more information.)
Onboard Graphics
Integrated Graphics Processor:
1. 1 x DisplayPort, supporting a maximum resolution of 3840x2160@144 Hz
  * Support for DisplayPort 1.4 version and HDR.
2. 1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz
  * Support for HDMI 2.1 version and HDCP 2.3.
  ** Support native HDMI 2.1 TMDS compatible ports.
(Graphics specifications may vary depending on CPU support.)
Audio
1. Realtek^® Audio CODEC
2. High Definition Audio
3. 2/4/5.1/7.1-channel
  * You can change the functionality of an audio jack using the audio software. To configure 7.1-channel audio, access the audio software for audio settings.
LAN
1. Realtek^® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)
Wireless Communication module
AMD Wi-Fi 6E RZ616 (MT7922A22M) (For PCB rev. 1.0)
1. WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands
2. BLUETOOTH 5.2
3. Support for 11ax 160MHz wireless standard and up to 2.4 Gbps data rate
Intel^® Wi-Fi 6E AX210 (For PCB rev. 1.1)
1. WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands
2. BLUETOOTH 5.3
3. Support for 11ax 160MHz wireless standard and up to 2.4 Gbps data rate
(Actual data rate may vary depending on environment and equipment.)
Expansion Slots
CPU:
1. 1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x16 (PCIEX16)
  * For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot.
Chipset:
1. 2 x PCI Express x16 slots, supporting PCIe 3.0 and running at x1 (PCIEX1_1/2)
Storage Interface
CPU:
1. 1 x M.2 connector (Socket 3, M key, type 25110/2280 PCIe 5.0* x4/x2 SSD support) (M2A_CPU)
  * Actual support may vary by CPU.
2. 1 x M.2 connector (Socket 3, M key, type 25110/2280 PCIe 4.0 x4/x2 SSD support) (M2B_CPU)
Chipset:
1. 1 x M.2 connector (Socket 3, M key, type 25110/2280 PCIe 4.0 x4/x2 SSD support) (M2C_SB)
2. 4 x SATA 6Gb/s connectors
RAID 0, RAID 1, and RAID 10 support for NVMe SSD storage devices
RAID 0, RAID 1, and RAID 10 support for SATA storage devices
USB
CPU:
1. 1 x USB Type-C^® port on the back panel, with USB 3.2 Gen 2 support
2. 2 x USB 3.2 Gen 2 Type-A ports (red) on the back panel
CPU + USB 2.0 Hub:
1. 4 x USB 2.0/1.1 ports on the back panel
Chipset:
1. 1 x USB Type-C^® port with USB 3.2 Gen 2x2 support, available through the internal USB header
2. 3 x USB 3.2 Gen 1 ports (1 port on the back panel, 2 ports available through the internal USB header)
3. 4 x USB 2.0/1.1 ports available through the internal USB headers
Chipset+USB 3.2 Gen 1 Hub:
1. 4 x USB 3.2 Gen 1 ports on the back panel
Internal I/O Connectors
1. 1 x 24-pin ATX main power connector
2. 1 x 8-pin ATX 12V power connector
3. 1 x 4-pin ATX 12V power connector
4. 1 x CPU fan header
5. 1 x water cooling CPU fan header
6. 3 x system fan headers
7. 1 x system fan/water cooling pump header
8. 2 x addressable LED strip headers
9. 2 x RGB LED strip headers
10. 1 x CPU cooler LED strip/RGB LED strip header
11. 3 x M.2 Socket 3 connectors
12. 4 x SATA 6Gb/s connectors
13. 1 x front panel header
14. 1 x front panel audio header
15. 1 x USB Type-C^® header, with USB 3.2 Gen 2x2 support
16. 1 x USB 3.2 Gen 1 header
17. 2 x USB 2.0/1.1 headers
18. 1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only)
19. 1 x reset button
20. 1 x reset jumper
21. 1 x Clear CMOS jumper
Back Panel Connectors
1. 1 x Q-Flash Plus button
2. 2 x SMA antenna connectors (2T2R)
3. 1 x DisplayPort
4. 1 x HDMI port
5. 1 x USB Type-C^® port, with USB 3.2 Gen 2 support
6. 2 x USB 3.2 Gen 2 Type-A ports (red)
7. 5 x USB 3.2 Gen 1 ports
8. 4 x USB 2.0/1.1 ports
9. 1 x RJ-45 port
10. 3 x audio jacks
I/O Controller
1. iTE^® I/O Controller Chip
H/W Monitoring
1. Voltage detection
2. Temperature detection
3. Fan speed detection
4. Water cooling flow rate detection
5. Fan fail warning
6. Fan speed control
  * Whether the fan (pump) speed control function is supported will depend on the fan (pump) you install.
BIOS
1. 1 x 256 Mbit flash
2. Use of licensed AMI UEFI BIOS
3. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features
1. Support for GIGABYTE Control Center (GCC)
  * Available applications in GCC may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications.
2. Support for Q-Flash
3. Support for Q-Flash Plus
Bundled Software
1. Norton^® Internet Security (OEM version)
2. LAN bandwidth management software
Operating System
1. Support for Windows 11 64-bit
2. Support for Windows 10 64-bit
Form Factor
1. ATX Form Factor; 30.5cm x 24.4cm

Bo Mạch Chủ – Mainboard Gigabyte B650 AORUS ELITE AX

Liên hệ

Mainboard Gigabyte X870I AORUS PRO ICE

THÔNG SỐ KỸ THUẬT:

Bộ vi xử lý

AMD Socket AM5, hỗ trợ cho:
Bộ xử lý AMD Ryzen™ Dòng 9000/
Bộ xử lý AMD Ryzen™ Dòng 8000/
Bộ xử lý AMD Ryzen™ Dòng 7000
Bộ vi mạch
- AMD X870
Bộ nhớ

Hỗ trợ DDR5 8400(OC) / 8200(OC) / 8000(OC) / 7800(OC) / 7600(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6666(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5600(OC) / 5200/4800/4400 MT/s module bộ nhớ
2 x DDR5 DIMM socket hỗ trợ lên đến 128 GB (64 GB dung lượng DIMM đơn) của bộ nhớ hệ thống
Kiến trúc bộ nhớ kênh đôi
Hỗ trợ cho non-ECC Un-buffered DIMM module 1Rx8/2Rx8/1Rx16
Hỗ trợ AMD EXtended Profiles for Overclocking (AMD EXPO™) và Extreme Memory Profile Mô-đun bộ nhớ (XMP)
Card đồ họa tích hợp
- Bộ xử lý đồ họa tích hợp với hỗ trợ đồ họa AMD Radeon™ + Bộ điều khiển ASMedia USB4®:
  - 1 cổng USB4® USB Type-C®, hỗ trợ đầu ra video USB4 và DisplayPort và độ phân giải tối đa 3840x2160@240 Hz
  * Hỗ trợ DisplayPort phiên bản 1.4 và HDR.

  Bộ xử lý đồ họa tích hợp với hỗ trợ đồ họa AMD Radeon™:
  - 1 cổng HDMI, hỗ trợ độ phân giải tối đa 4096x2160@60 Hz
  * Hỗ trợ phiên bản HDMI 2.1 và HDCP 2.3 và HDR.
  ** Hỗ trợ các cổng tương thích HDMI 2.1 TMDS gốc.
Âm thanh

Realtek® ALC4080 CODEC
Âm thanh độ nét cao
2 kênh
VÀ

Chip LAN Realtek® 2.5GbE (2,5 Gbps/1 Gbps/100 Mbps)
Mô-đun truyền thông không dây
Realtek® Wi-Fi 7 RTL8922AE
- 802.11a, b, g, n, ac, ax, be, hỗ trợ băng tần sóng mang 2,4/5/6 GHz
- BLUETOOTH 5.4
- Hỗ trợ chuẩn không dây 11be 160MHz
(Tốc độ dữ liệu thực tế có thể thay đổi tùy thuộc vào môi trường và thiết bị.)
* Các tính năng của Wi-Fi 7 yêu cầu Windows 11 SV3 để hoạt động bình thường. (Không có trình điều khiển hỗ trợ cho Windows 10.)
** Tính khả dụng của các kênh Wi-Fi 7 trên băng tần 6 GHz tùy thuộc vào quy định của từng quốc gia.
Khe cắm mở rộng
1 khe cắm PCI Express x16, tích hợp trong CPU:
Bộ xử lý AMD Ryzen™ 9000/7000 Series hỗ trợ chế độ PCIe 5.0 x16
Bộ xử lý AMD Ryzen™ 8000 Series-Phoenix 1 hỗ trợ chế độ PCIe 4.0 x8
Bộ xử lý AMD Ryzen™ 8000 Series-Phoenix 2 hỗ trợ chế độ PCIe 4.0 x4
* Khe cắm PCIEX16 chỉ có thể hỗ trợ card đồ họa hoặc ổ SSD NVMe.
Giao diện lưu trữ
1 x đầu nối M.2 (M2A_CPU), tích hợp trong CPU, hỗ trợ Socket 3, M key, SSD loại 2280:
Bộ xử lý AMD Ryzen™ 9000/7000 Series hỗ trợ SSD PCIe 5.0 x4/x2
Bộ xử lý AMD Ryzen™ 8000 Series-Phoenix 1 hỗ trợ SSD PCIe 4.0 x4/x2
Bộ xử lý AMD Ryzen™ 8000 Series-Phoenix 2 hỗ trợ SSD PCIe 4.0 x4/x2
1 x đầu nối M.2 ở mặt sau của bo mạch chủ (M2C_SB), tích hợp trong Chipset, hỗ trợ Socket 3, M key, SSD loại 2280 PCIe 4.0 x4/x2 2
x đầu nối SATA 6Gb/s
Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10 cho các thiết bị lưu trữ SSD NVMe
* RAID 5 chỉ khả dụng trên Bộ xử lý AMD Ryzen™ Dòng 9000.

Hỗ trợ RAID 0 và RAID 1 cho các thiết bị lưu trữ SATA
USB

Bộ điều khiển CPU+ASMedia USB4®:
- 1 x cổng USB4® USB Type-C® ở mặt sau
CPU:
- 1 x cổng USB Type-C® ở mặt sau, hỗ trợ USB 3.2 Gen 2
- 2 x cổng USB 3.2 Gen 2 Type-A (màu đỏ) ở mặt sau
Chipset:
- 1 x cổng USB Type-C® hỗ trợ USB 3.2 Gen 2, có sẵn thông qua đầu cắm USB bên trong
- 4 x cổng USB 3.2 Gen 1 (2 cổng ở mặt sau, 2 cổng có sẵn thông qua đầu cắm USB bên trong)
- 4 x cổng USB 2.0/1.1 (2 cổng ở mặt sau, 2 cổng có sẵn thông qua đầu cắm USB bên trong)
Kết nối I/O bên trong

1 x đầu nối nguồn chính ATX 24 chân
1 x đầu nối nguồn ATX 12V 8 chân
1 x đầu cắm quạt CPU
1 x đầu cắm quạt CPU/bơm làm mát nước
1 x đầu cắm quạt hệ thống
2 x đầu cắm dải đèn LED RGB Gen2 có thể định địa chỉ
1 x đầu cắm dải đèn LED RGB
2 x đầu nối M.2 Socket 3
2 x đầu nối SATA 6Gb/s
1 x đầu cắm mặt trước
1 x đầu cắm loa
1 x đầu cắm âm thanh mặt trước (được định tuyến từ thẻ bộ điều hợp ở mặt sau)
1 x đầu cắm USB Type-C®, hỗ trợ USB 3.2 Gen 2
1 x đầu cắm USB 3.2 Gen 1
1 x đầu cắm USB 2.0/1.1
1 x jumper đặt lại
1 x jumper CMOS xóa
1 x đầu cắm xâm nhập khung máy
Kết nối bảng phía sau

1 x nút Q-Flash Plus
1 x cổng HDMI (Lưu ý)
2 x đầu nối ăng ten (2T2R)
1 x cổng USB4® USB Type-C® (DisplayPort (Lưu ý))
1 x cổng USB Type-C®, hỗ trợ USB 3.2 Gen 2 2
x cổng USB 3.2 Gen 2 Type-A (màu đỏ)
2 x cổng USB 3.2 Gen 1
2 x cổng USB 2.0/1.1
1 x cổng RJ-45
2 x giắc cắm âm thanh
(Lưu ý) Hỗ trợ thực tế có thể khác nhau tùy theo CPU.
Điều khiển I/O

Chip điều khiển I/O iTE®
Theo dõi phần cứng
Phát hiện điện áp
Phát hiện nhiệt độ Phát
hiện tốc độ quạt Phát
hiện lưu lượng nước làm mát Cảnh
báo lỗi quạt
Kiểm soát tốc độ quạt
* Chức năng điều khiển tốc độ quạt có được hỗ trợ hay không sẽ tùy thuộc vào quạt bạn lắp đặt.
BIOS

1 x 256 Mbit flash
Sử dụng AMI UEFI BIOS được cấp phép
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Tính năng duy nhất
Hỗ trợ cho Trung tâm điều khiển GIGABYTE (GCC)
* Các ứng dụng có sẵn trong GCC có thể khác nhau tùy theo kiểu bo mạch chủ. Các chức năng được hỗ trợ của từng ứng dụng cũng có thể khác nhau tùy thuộc vào thông số kỹ thuật của bo mạch chủ.

Hỗ trợ Q-Flash
Hỗ trợ Q-Flash Plus
Hỗ trợ Smart Backup
Gói phần mềm

Phần mềm quản lý băng thông LAN Norton® Internet Security (phiên bản OEM)
Hệ điều hành

Hỗ trợ cho Windows 11 64-bit
Hệ số khuôn

Kích thước Mini-ITX; 17,0cm x 17,0cm

Mainboard Gigabyte X870I AORUS PRO ICE

Liên hệ

Bo Mạch Chủ – Mainboard Gigabyte X670 AORUS ELITE AX

CPU
1. AMD Socket AM5, support for: AMD Ryzen™ 7000 Series Processors
(Please refer "CPU Support List" for more information.)
Chipset
1. AMD X670
Memory
1. Support for DDR5 6400(OC)/6200(OC)/6000(OC)/5600(OC)/5200/4800/4400 MHz memory modules
2. 4 x DDR5 DIMM sockets supporting up to 128 GB (32 GB single DIMM capacity) of system memory
3. Dual channel memory architecture
4. Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules
5. Support for AMD EXtended Profiles for Overclocking (AMD EXPO™) and Extreme Memory Profile (XMP) memory modules
(Please refer "Memory Support List" for more information.)
Onboard Graphics
Integrated Graphics Processor:
1. 1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz
  * Support for HDMI 2.1 version and HDCP 2.3.
  ** Support native HDMI 2.1 TMDS compatible ports.
(Graphics specifications may vary depending on CPU support.)
Audio
1. Realtek^® Audio CODEC
2. High Definition Audio
3. 2/4/5.1/7.1-channel
  * You can change the functionality of an audio jack using the audio software. To configure 7.1-channel audio, access the audio software for audio settings.
LAN
1. Realtek^® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)
Wireless Communication module
AMD Wi-Fi 6E RZ616 (MT7922A22M)
1. WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands
2. BLUETOOTH 5.2
3. Support for 11ax 160MHz wireless standard and up to 2.4 Gbps data rate
(Actual data rate may vary depending on environment and equipment.)
Expansion Slots
CPU:
1. 1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x16 (PCIEX16)
  * For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot.
Chipset:
1. 1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x4 (PCIEX4)
2. 1 x PCI Express x16 slot, supporting PCIe 3.0 and running at x2 (PCIEX2)
Support for AMD CrossFire™ technology (PCIEX16 and PCIEX4)
Storage Interface
CPU:
1. 1 x M.2 connector (Socket 3, M key, type 25110/2280 PCIe 5.0^(Note) x4/x2 SSD support) (M2A_CPU)
  (Note) Actual support may vary by CPU.
2. 1 x M.2 connector (Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSD support) (M2B_CPU)
Chipset:
1. 2 x M.2 connectors (Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSD support) (M2C_SB, M2D_SB)
2. 4 x SATA 6Gb/s connectors
RAID 0, RAID 1, and RAID 10 support for NVMe SSD storage devices
RAID 0, RAID 1, and RAID 10 support for SATA storage devices
USB
CPU:
1. 2 x USB 3.2 Gen 2 Type-A ports (red) on the back panel
2. 2 x USB 3.2 Gen 1 ports on the back panel
CPU + USB 2.0 Hub:
1. 4 x USB 2.0/1.1 ports on the back panel
Chipset:
1. 2 x USB Type-C^® ports, with USB 3.2 Gen 2x2 support (1 port on the back panel, 1 port available through the internal USB header)
2. 8 x USB 3.2 Gen 1 ports (4 ports on the back panel, 4 ports available through the internal USB headers)
3. 4 x USB 2.0/1.1 ports available through the internal USB headers
Internal I/O Connectors
1. 1 x 24-pin ATX main power connector
2. 2 x 8-pin ATX 12V power connectors
3. 1 x CPU fan header
4. 1 x water cooling CPU fan header
5. 3 x system fan headers
6. 1 x CPU cooler LED strip/RGB LED strip header
7. 2 x addressable LED strip headers
8. 2 x RGB LED strip headers
9. 4 x SATA 6Gb/s connectors
10. 4 x M.2 Socket 3 connectors
11. 1 x front panel header
12. 1 x front panel audio header
13. 1 x USB Type-C^® header, with USB 3.2 Gen 2x2 support
14. 2 x USB 3.2 Gen 1 headers
15. 2 x USB 2.0/1.1 headers
16. 1 x THB_U4 add-in card connector
17. 1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only)
18. 1 x power button
19. 1 x reset button
20. 1 x Clear CMOS button
21. 1 x reset jumper
22. 1 x Clear CMOS jumper
Back Panel Connectors
1. 1 x Q-Flash Plus button
2. 2 x SMA antenna connectors (2T2R)
3. 1 x HDMI port
4. 6 x USB 3.2 Gen 1 ports
5. 4 x USB 2.0/1.1 ports
6. 2 x USB 3.2 Gen 2 Type-A ports (red)
7. 1 x USB Type-C^® port, with USB 3.2 Gen 2x2 support
8. 1 x RJ-45 port
9. 3 x audio jacks
I/O Controller
1. iTE^® I/O Controller Chip
H/W Monitoring
1. Voltage detection
2. Temperature detection
3. Fan speed detection
4. Water cooling flow rate detection
5. Fan fail warning
6. Fan speed control
  * Whether the fan speed control function is supported will depend on the fan you install.
BIOS
1. 1 x 256 Mbit flash
2. Use of licensed AMI UEFI BIOS
3. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features
1. Support for GIGABYTE Control Center (GCC)
  * Available applications in GCC may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications.
2. Support for Q-Flash
3. Support for Q-Flash Plus
4. Support for Smart Backup
Bundled Software
1. Norton^® Internet Security (OEM version)
2. LAN bandwidth management software
Operating System
1. Support for Windows 11 64-bit
2. Support for Windows 10 64-bit
Form Factor
1. ATX Form Factor; 30.5cm x 24.4cm

Bo Mạch Chủ – Mainboard Gigabyte X670 AORUS ELITE AX

Liên hệ

Bo Mạch Chủ – Mainboard Gigabyte A520I AC

Sản phẩm	Mainboard - Bo mạch chủ
Tên Hãng	Gigabyte
Model	A520I AC (rev. 1.0)
CPU hỗ trợ	AMD Socket AM4, hỗ trợ cho: Bộ xử lý AMD Ryzen™ thế hệ thứ 3 / AMD Ryzen™ thế hệ thứ 3 với bộ xử lý Đồ họa tích hợp Radeon
Chipset	AMD A520
RAM hỗ trợ	2 x khe cắm DDR4 DIMM hỗ trợ bộ nhớ hệ thống lên đến 64 GB (32 GB dung lượng DIMM / khe) Bộ xử lý AMD Ryzen ™ thế hệ thứ 3: Hỗ trợ DDR4 5100 (OC) / 4866 (OC) / 4600 (OC) / 4400 (OC) / 4000 (OC) / 3600 (OC) / 3333 (OC) / 3200/2933/2667 / 2400/2133 MHz mô-đun bộ nhớ AMD Ryzen ™ thế hệ thứ 3 với bộ vi xử lý Đồ họa Radeon ™: Hỗ trợ DDR4 5300 (OC) / 5200 (OC) / 5000 (OC) / 4866 (OC) / 4600 (OC) / 4400 (OC) / 4000 (OC) / 3600 (OC) / 3333 (OC) / 3200/2933/2667/2400/2133 MHz mô-đun bộ nhớ Kiến trúc bộ nhớ kênh đôi Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 không đệm ECC Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 / 1Rx16 không phải ECC Un-buffer Hỗ trợ mô-đun bộ nhớ Extreme Memory Profile (XMP)
Cổng xuất hình onboard	Được tích hợp trong AMD Ryzen ™ thế hệ thứ 3 với bộ xử lý Đồ họa Radeon ™: 1 x cổng DisplayPort, hỗ trợ độ phân giải tối đa 5120x2880 @ 60 Hz * Hỗ trợ phiên bản DisplayPort 1.4, HDCP 2.3 và HDR. 2 x cổng HDMI, hỗ trợ độ phân giải tối đa 4096x2160 @ 60 Hz * Hỗ trợ phiên bản HDMI 2.1, HDCP 2.3 và HDR. Hỗ trợ tối đa 3 màn hình cùng lúc Bộ nhớ chia sẻ tối đa 16 GB
Âm Thanh	Bộ giải mã Realtek ® ALC887 Âm thanh độ nét cao 2/4 / 5.1 / 7.1 kênh * Để định cấu hình âm thanh 7.1 kênh, bạn cần mở phần mềm âm thanh và chọn Cài đặt nâng cao của thiết bị> Thiết bị phát lại để thay đổi cài đặt mặc định trước. Vui lòng truy cập trang web của GIGABYTE để biết chi tiết về cách định cấu hình phần mềm âm thanh.
LAN	Chip Realtek ® GbE LAN (1000 Mbit / 100 Mbit)
Không dây	Intel ® Wi-Fi AC 3168 WIFI 802.11a / b / g / n / ac, hỗ trợ Băng tần kép 2,4 / 5 GHz BLUETOOTH 4.2 Hỗ trợ chuẩn không dây 11ac và tốc độ dữ liệu lên đến 433 Mbps * Tốc độ dữ liệu thực tế có thể thay đổi tùy theo môi trường và thiết bị.
Khe mở rộng	CPU: 1 x khe cắm PCI Express x16, hỗ trợ PCIe 3.0 và chạy ở x16
Ổ cứng hỗ trợ	CPU: 1 x đầu nối M.2 (Socket 3, M key, hỗ trợ SATA loại 2260/2280 và PCIe 3.0 x4 / x2 SSD) Chipset: 4 x đầu nối SATA 6Gb / s Hỗ trợ RAID 0, RAID 1 và RAID 10
USB	CPU: 4 x cổng USB 3.2 Gen 1 ở mặt sau Chipset: 2 x cổng USB 3.2 Gen 1 khả dụng thông qua đầu cắm USB bên trong 4 x cổng USB 2.0 / 1.1 (2 cổng ở mặt sau, 2 cổng có sẵn thông qua đầu cắm USB bên trong)
Cổng kết nối ( I/O bên trong)	1 x đầu nối nguồn chính ATX 24 chân 1 x đầu nối nguồn ATX 12V 8 chân 1 x đầu cắm quạt CPU 2 x đầu cắm quạt hệ thống 1 x tiêu đề dải LED có thể định địa chỉ 1 x đầu cắm dải LED RGB 1 x đầu nối M.2 Socket 3 4 x đầu nối SATA 6Gb / s 1 x tiêu đề bảng điều khiển phía trước 1 x tiêu đề âm thanh mặt trước 1 x đầu cắm loa 1 x đầu cắm USB 3.2 Gen 1 1 x đầu cắm USB 2.0 / 1.1 1 x tiêu đề Mô-đun nền tảng đáng tin cậy (TPM) (chân 2x6, chỉ dành cho mô-đun GC-TPM2.0_S) 1 x serial port header 1 x Clear CMOS jumper
Cổng kết nối ( I/O Phía sau)	1 x DisplayPort 2 x cổng HDMI 4 x cổng USB 3.2 Gen 1 2 x cổng USB 2.0 / 1.1 1 x nút Q-Flash Plus 1 x cổng RJ-45 2 x đầu nối ăng ten SMA (1T1R) 3 x giắc cắm âm thanh
BIOS	1 x 128 Mbit flash Sử dụng AMI UEFI BIOS được cấp phép PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Các tính năng độc đáo	Support for APP Center * Các ứng dụng có sẵn trong Trung tâm APP có thể thay đổi theo mô hình bo mạch chủ. Các chức năng được hỗ trợ của từng ứng dụng cũng có thể khác nhau tùy thuộc vào thông số kỹ thuật của bo mạch chủ. @BIOS EasyTune Fast Boot Game Boost ON / OFF Charge RGB Fusion Smart Backup System Viewer Hỗ trợ Q-Flash Plus Hỗ trợ Q-Flash Hỗ trợ cài đặt Xpress
Kích cỡ	Mini-ITX; 17,0cm x 17,0cm
Ghi chú	Do điều kiện hỗ trợ Linux khác nhau do các nhà cung cấp chipset cung cấp, vui lòng tải xuống trình điều khiển Linux từ trang web của nhà cung cấp chipset hoặc trang web của bên thứ ba. Hầu hết các nhà cung cấp phần cứng / phần mềm có thể không còn cung cấp trình điều khiển để hỗ trợ Win9X / ME / 2000 / XP. Nếu trình điều khiển có sẵn từ các nhà cung cấp, chúng tôi sẽ cập nhật chúng trên trang web GIGABYTE.

Bo Mạch Chủ – Mainboard Gigabyte A520I AC

Liên hệ

Bo Mạch Chủ – Mainboard Gigabyte X570S AERO G

CPU
1. AMD Socket AM4, support for: AMD Ryzen™ 5000 Series Processors/ AMD Ryzen™ 4000 G-Series Processors/ AMD Ryzen™ 3000 Series Processors/ AMD Ryzen™ 3000 G-Series Processors/ AMD Ryzen™ 2000 Series Processors/ AMD Ryzen™ 2000 G-Series Processors
(Please refer "CPU Support List" for more information.)
Chipset
1. AMD X570
Memory
1. AMD Ryzen™ 5000 Series Processors/AMD Ryzen™ 4000 G-Series Processors/AMD Ryzen™ 3000 Series Processors:
  Support for DDR4 3200/2933/2667/2400/2133 MHz memory modules
2. AMD Ryzen™ 3000 G-Series Processors/AMD Ryzen™ 2000 Series Processors/AMD Ryzen™ 2000 G-Series Processors:
  Support for DDR4 2933/2667/2400/2133 MHz memory modules
3. 4 x DDR4 DIMM sockets supporting up to 128 GB (32 GB single DIMM capacity) of system memory
4. Dual channel memory architecture
5. Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules
6. Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules
7. Support for Extreme Memory Profile (XMP) memory modules
(Please refer "Memory Support List" for more information.)
Onboard Graphics
Integrated Graphics Processor:
1. 1 x USB Type-C^® port, supporting USB Type-C^® and DisplayPort video outputs and a maximum resolution of 4096x2304@60 Hz
  * Support for drawing tablets and 20V@3A of power delivery.
  * Support for DisplayPort 1.4 version and HDCP 2.3
2. 1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz
  * Support for HDMI 2.1 version, HDCP 2.3, and HDR.
Maximum shared memory of 16 GB
* For AMD Ryzen™ 4000 G-Series Processors/AMD Ryzen™ 3000 G-Series Processors/AMD Ryzen™ 2000 G-Series Processors only.
Audio
1. Realtek^® ALC1220-VB Audio CODEC
  * The back panel line out jack supports DSD audio.
2. Support for DTS:X^® Ultra
3. High Definition Audio
4. 2/4/5.1/7.1-channel
5. Support for S/PDIF Out
LAN
1. Intel^® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)
Wireless Communication module
Intel^® Wi-Fi 6 AX200
1. WIFI a, b, g, n, ac, ax, supporting 2.4/5 GHz Dual-Band
2. BLUETOOTH 5.1
3. Support for 11ax 160MHz wireless standard and up to 2.4 Gbps data rate
  * Actual data rate may vary depending on environment and equipment.
Expansion Slots
1 x PCI Express x16 slot (PCIEX16), integrated in the CPU:
1. AMD Ryzen™ 5000 Series Processors/AMD Ryzen™ 3000 Series Processors support PCIe 4.0 x16 mode
2. AMD Ryzen™ 4000 G-Series Processors/AMD Ryzen™ 2000 Series Processors support PCIe 3.0 x16 mode
3. AMD Ryzen™ 3000 G-Series Processors/AMD Ryzen™ 2000 G-Series Processors support PCIe 3.0 x8 mode
1 x PCI Express x16 slot (PCIEX8), integrated in the CPU:
1. AMD Ryzen™ 5000 Series Processors/AMD Ryzen™ 3000 Series Processors support PCIe 4.0 x8 mode
2. AMD Ryzen™ 4000 G-Series Processors/AMD Ryzen™ 2000 Series Processors support PCIe 3.0 x8 mode
3. AMD Ryzen™ 3000 G-Series Processors/AMD Ryzen™ 2000 G-Series Processors do not support this slot
  * For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot.
  * The PCIEX8 slot shares bandwidth with the PCIEX16 slot. When the PCIEX8 slot is populated, the PCIEX16 slot operates at up to x8 mode.
1 x PCI Express x16 slot (PCIEX4), integrated in the Chipset:
1. Supporting PCIe 4.0* /3.0 x4 mode
  * For AMD Ryzen™ 5000 Series Processors/AMD Ryzen™ 3000 Series Processors only.
  * The PCIEX4 slot shares bandwidth with the M2C_SB connector. The PCIEX4 slot becomes unavailable when a device is installed in the M2C_SB connector.
Multi-Graphics Technology
1. Support for AMD Quad-GPU CrossFire™ and 2-Way AMD CrossFire™ technologies
* For AMD Ryzen™ 5000 Series Processors/AMD Ryzen™ 4000 G-Series Processors/AMD Ryzen™ 3000 Series Processors/AMD Ryzen™ 2000 Series Processors only.
Storage Interface
1 x M.2 connector (M2A_CPU), integrated in the CPU, supporting Socket 3, M key, type 2242/2280/22110 SSDs:
1. AMD Ryzen™ 5000 Series Processors/AMD Ryzen™ 3000 Series Processors support SATA and PCIe 4.0 x4/x2 SSDs
2. AMD Ryzen™ 4000 G-Series Processors/AMD Ryzen™ 3000 G-Series Processors/ AMD Ryzen™ 2000 Series Processors/AMD Ryzen™ 2000 G-Series Processors support SATA and PCIe 3.0 x4/x2 SSDs
1 x M.2 connector (M2B_SB), integrated in the Chipset, supporting Socket 3, M key, type 2242/2280/22110 SSDs:
1. Supporting PCIe 4.0* /3.0 x4/x2 SSDs
  * For AMD Ryzen™ 5000 Series Processors/AMD Ryzen™ 3000 Series Processors only.
1 x M.2 connector (M2C_SB), integrated in the Chipset, supporting Socket 3, M key, type 2242/2280/22110 SSDs:
1. Supporting SATA and PCIe 4.0* /3.0 x4/x2 SSDs
  * For AMD Ryzen™ 5000 Series Processors/AMD Ryzen™ 3000 Series Processors only.
1 x M.2 connector (M2D_SB), integrated in the Chipset, supporting Socket 3, M key, type 2280/22110 SSDs:
1. Supporting SATA and PCIe 4.0* /3.0 x4/x2 SSDs
  * For AMD Ryzen™ 5000 Series Processors/AMD Ryzen™ 3000 Series Processors only.
6 x SATA 6Gb/s connectors, integrated in the Chipset:
1. Support for RAID 0, RAID 1, and RAID 10
  * Refer to "1-8 Internal Connectors," for the installation notices for the M.2 and SATA connectors.
USB
CPU:
1. 1 x USB Type-C^® port on the back panel, with USB 3.2 Gen 1 support
2. 1 x USB 3.2 Gen 2 Type-A port (red) on the back panel
3. 2 x USB 3.2 Gen 1 ports on the back panel
Chipset+ASMedia^® USB 3.2 Gen 2x2 Controller:
1. 1 x USB Type-C^® port on the back panel, with USB 3.2 Gen 2x2 support
Chipset:
1. 1 x USB Type-C^® port with USB 3.2 Gen 2 support, available through the internal USB header
2. 3 x USB 3.2 Gen 2 Type-A ports (red) on the back panel
3. 4 x USB 3.2 Gen 1 ports available through the internal USB headers
Chipset+2 USB 2.0 Hubs:
1. 6 x USB 2.0/1.1 ports (2 ports on the back panel, 4 ports available through the internal USB headers)
Internal I/O Connectors
1. 1 x 24-pin ATX main power connector
2. 1 x 8-pin ATX 12V power connector
3. 1 x 4-pin ATX 12V power connector
4. 1 x CPU fan header
5. 1 x water cooling CPU fan header
6. 4 x system fan headers
7. 2 x system fan/water cooling pump headers
8. 2 x addressable LED strip headers
9. 2 x RGB LED strip headers
10. 1 x CPU cooler LED strip/RGB LED strip header
11. 4 x M.2 Socket 3 connectors
12. 6 x SATA 6Gb/s connectors
13. 1 x front panel header
14. 1 x front panel audio header
15. 1 x USB Type-C^® header, with USB 3.2 Gen 2 support
16. 2 x USB 3.2 Gen 1 headers
17. 2 x USB 2.0/1.1 headers
18. 1 x noise detection header
19. 1 x Trusted Platform Module (TPM) header (2x6 pin, for the GC-TPM2.0_S module only)
20. 1 x Thunderbolt™ add-in card connector
21. 1 x serial port header
22. 1 x Clear CMOS jumper
23. 2 x temperature sensor headers
24. 1 x Q-Flash Plus button
Back Panel Connectors
1. 2 x USB 2.0/1.1 ports
2. 2 x SMA antenna connectors (2T2R) 1 x HDMI port
3. 1 x DisplayPort In port
4. 1 x USB Type-C^® port, with USB 3.2 Gen 2x2 support
5. 1 x USB Type-C^® port, with USB 3.2 Gen 1 support
6. 4 x USB 3.2 Gen 2 Type-A ports (red)
7. 2 x USB 3.2 Gen 1 ports
8. 1 x RJ-45 port
9. 1 x optical S/PDIF Out connector
10. 5 x audio jacks
I/O Controller
1. iTE^® I/O Controller Chip
H/W Monitoring
1. Voltage detection
2. Temperature detection
3. Fan speed detection
4. Water cooling flow rate detection
5. Fan fail warning
6. Fan speed control
  * Whether the fan (pump) speed control function is supported will depend on the fan (pump) you install.
7. Noise detection
BIOS
1. 1 x 256 Mbit flash
2. Use of licensed AMI UEFI BIOS
3. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features
1. Support for APP Center
  * Available applications in APP Center may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications.
  @BIOS
  EasyTune
  Fast Boot
  Game Boost
  ON/OFF Charge
  RGB Fusion
  Smart Backup
  System Information Viewer
2. Support for Q-Flash Plus
3. Support for Q-Flash
4. Support for Xpress Install
Bundled Software
1. Norton^® Internet Security (OEM version)
2. cFosSpeed
Operating System
1. Support for Windows 10 64-bit
Form Factor
1. ATX Form Factor; 30.5cm x 24.4cm

Bo Mạch Chủ – Mainboard Gigabyte X570S AERO G

Liên hệ

Bo Mạch Chủ – Mainboard Gigabyte X570S AORUS MASTER

CPU
1. AMD Socket AM4, support for: AMD Ryzen™ 5000 Series Processors/ AMD Ryzen™ 4000 G-Series Processors/ AMD Ryzen™ 3000 Series Processors/ AMD Ryzen™ 3000 G-Series Processors/ AMD Ryzen™ 2000 Series Processors/ AMD Ryzen™ 2000 G-Series Processors
(Please refer "CPU Support List" for more information.)
Chipset
1. AMD X570
Memory
1. AMD Ryzen™ 5000 Series Processors/AMD Ryzen™ 4000 G-Series Processors/ AMD Ryzen™ 3000 Series Processors:
  Support for DDR4 3200/2933/2667/2400/2133 MHz memory modules
2. AMD Ryzen™ 3000 G-Series Processors/AMD Ryzen™ 2000 Series Processors/ AMD Ryzen™ 2000 G-Series Processors:
  Support for DDR4 2933/2667/2400/2133 MHz memory modules
3. 4 x DDR4 DIMM sockets supporting up to 128 GB (32 GB single DIMM capacity) of system memory
4. Dual channel memory architecture
5. Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules
6. Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules
7. Support for Extreme Memory Profile (XMP) memory modules
(Please refer "Memory Support List" for more information.)
Audio
1. Realtek^® ALC1220-VB audio CODEC
  * The front panel line out jack supports DSD audio.
2. ESS SABRE9118 DAC chip
3. Support for DTS:X^® Ultra
4. High Definition Audio
5. 2/4/5.1/7.1-channel
6. Support for S/PDIF Out
LAN
1. Intel^® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)
Wireless Communication module
Intel^® Wi-Fi 6E AX210
1. WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands
2. BLUETOOTH 5.2
3. Support for 11ax 160MHz wireless standard and up to 2.4 Gbps data rate
  * Actual data rate may vary depending on environment and equipment.
Expansion Slots
1 x PCI Express x16 slot (PCIEX16), integrated in the CPU:
1. AMDRyzen™ 5000 Series Processors/AMDRyzen™ 3000 Series Processors support PCIe 4.0 x16 mode
2. AMDRyzen™ 4000G-SeriesProcessors/AMDRyzen™ 2000 Series Processors support PCIe 3.0 x16 mode
3. AMDRyzen™ 3000G-SeriesProcessors/AMDRyzen™ 2000 G-Series Processors support PCIe 3.0 x8 mode
1 x PCI Express x16 slot (PCIEX8), integrated in the CPU:
1. AMDRyzen™ 5000 Series Processors/AMDRyzen™ 3000 Series Processors support PCIe 4.0 x8 mode
2. AMDRyzen™ 4000G-SeriesProcessors/AMDRyzen™ 2000 Series Processors support PCIe 3.0 x8 mode
3. AMDRyzen™ 3000G-SeriesProcessors/AMDRyzen™ 2000 G-Series Processors do not support this slot
  * For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot.
  * The PCIEX8 slot shares bandwidth with the PCIEX16 slot. When the PCIEX8 slot is populated, the PCIEX16 slot operates at up to x8 mode.
1 x PCI Express x16 slot (PCIEX4), integrated in the Chipset:
1. Supporting PCIe 4.0* /3.0 x4 mode
  * For AMD Ryzen™ 5000 Series Processors/AMD Ryzen™ 3000 Series Processors only.
  * The PCIEX4 slot shares bandwidth with the M2C_SB connector. The PCIEX4 slot becomes unavailable when a device is installed in the M2C_SB connector.
Multi-Graphics Technology
1. Support for AMD Quad-GPU CrossFire™ and 2-Way AMD CrossFire™ technologies
For AMD Ryzen™ 5000 Series Processors/AMD Ryzen™ 4000 G-Series Processors/AMD Ryzen™ 3000 Series Processors/AMD Ryzen™ 2000 Series Processors only.
Storage Interface
1 x M.2 connector (M2A_CPU), integrated in the CPU, supporting Socket 3, M key, type 2242/2280/22110 SSDs:
1. AMD Ryzen™ 5000 Series Processors/AMD Ryzen™ 3000 Series Processors support SATA and PCIe 4.0 x4/x2 SSDs
2. AMD Ryzen™ 4000 G-Series Processors/AMD Ryzen™ 3000 G-Series Processors/AMDRyzen™ 2000SeriesProcessors/AMDRyzen™ 2000 G-Series Processors support SATA and PCIe 3.0 x4/x2 SSDs
1 x M.2 connector (M2B_SB), integrated in the Chipset, supporting Socket 3, M key, type 2242/2280/22110 SSDs:
1. Supporting PCIe 4.0* /3.0 x4/x2 SSDs
  * For AMD Ryzen™ 5000 Series Processors/AMD Ryzen™ 3000 Series Processors only.
2 x M.2 connectors (M2C_SB/M2D_SB), integrated in the Chipset, supporting Socket 3, M key, type 2242/2280/22110 SSDs:
1. Supporting SATA and PCIe 4.0* /3.0 x4/x2 SSDs
  * For AMD Ryzen™ 5000 Series Processors/AMD Ryzen™ 3000 Series Processors only.
6 x SATA 6Gb/s connectors, integrated in the Chipset:
1. Support for RAID 0, RAID 1, and RAID 10
  * Refer to "1-9 Internal Connectors," for the installation notices for the M.2 and SATA connectors.
USB
CPU:
1. 2 x USB 3.2 Gen 2 Type-A ports (red) on the back panel
2. 2 x USB 3.2 Gen 1 ports on the back panel
Chipset+ASMedia^® USB 3.2 Gen 2x2 Controller:
1. 1 x USB Type-C^® port on the back panel, with USB 3.2 Gen 2x2 support
Chipset:
1. 1 x USB Type-C^® port with USB 3.2 Gen 2 support, available through the internal USB header
2. 3 x USB 3.2 Gen 2 Type-A ports (red) on the back panel
3. 4 x USB 3.2 Gen 1 ports, available through the internal USB headers
Chipset+2 USB 2.0 Hubs:
1. 8 x USB 2.0/1.1 ports (4 ports on the back panel, 4 ports available through the internal USB headers)
Internal I/O Connectors
1. 1 x 24-pin ATX main power connector
2. 2 x 8-pin ATX 12V power connectors
3. 1 x CPU fan header
4. 1 x water cooling CPU fan header
5. 4 x system fan headers
6. 4 x system fan/water cooling pump headers
7. 2 x addressable LED strip headers
8. 2 x RGB LED strip headers
9. 1 x CPU cooler LED strip/RGB LED strip header
10. 4 x M.2 Socket 3 connectors
11. 6 x SATA 6Gb/s connectors
12. 1 x front panel header
13. 1 x front panel audio header
14. 1 x USB Type-C^® header, with USB 3.2 Gen 2 support
15. 2 x USB 3.2 Gen 1 headers
16. 2 x USB 2.0/1.1 headers
17. 1 x noise detection header
18. 1 x Trusted Platform Module (TPM) header (2x6 pin, for the GC-TPM2.0_S module only)
19. 1 x Thunderbolt™ add-in card connector
20. 2 x temperature sensor headers
21. 1 x power button
22. 1 x reset button
23. 1 x Clear CMOS jumper
24. Voltage Measurement Points
Back Panel Connectors
1. 1 x Q-Flash Plus button
2. 1 x Clear CMOS button
3. 2 x SMA antenna connectors (2T2R)
4. 1 x USB Type-C^® port, with USB 3.2 Gen 2x2 support
5. 5 x USB 3.2 Gen 2 Type-A ports (red)
6. 2 x USB 3.2 Gen 1 ports
7. 4 x USB 2.0/1.1 ports
8. 1 x RJ-45 port
9. 1 x optical S/PDIF Out connector
10. 5 x audio jacks
I/O Controller
1. iTE^® I/O Controller Chip
H/W Monitoring
1. Voltage detection
2. Temperature detection
3. Fan speed detection
4. Water cooling flow rate detection
5. Overheating warning
6. Fan fail warning
7. Fan speed control
  * Whether the fan (pump) speed control function is supported will depend on the fan (pump) you install.
8. Noise detection
BIOS
1. 1 x 256 Mbit flash
2. Use of licensed AMI UEFI BIOS
3. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features
1. Support for APP Center
  * Available applications in APP Center may vary by motherboard model. Supported functions of each applicationmay also vary depending onmotherboard specifications.
  @BIOS
  EasyTune
  Fast Boot
  Game Boost
  ON/OFF Charge
  RGB Fusion
  Smart Backup
  System Information Viewer
2. Support for Q-Flash Plus
3. Support for Q-Flash
4. Support for Xpress Install
Bundled Software
1. Norton^® Internet Security (OEM version)
2. cFosSpeed
Operating System
1. Support for Windows 10 64-bit
Form Factor
1. ATX Form Factor; 30.5cm x 24.4cm

Bo Mạch Chủ – Mainboard Gigabyte X570S AORUS MASTER

Liên hệ

Bo Mạch Chủ – Mainboard Gigabyte A520M S2H

CPU	AMD Socket AM4, hỗ trợ cho: Bộ xử lý AMD Ryzen ™ thế hệ thứ 3 / AMD Ryzen ™ thế hệ thứ 3 với bộ xử lý Đồ họa Radeon ™
Chipset	AMD A520
Bộ nhớ	2 x Socket DDR4 DIMM hỗ trợ bộ nhớ hệ thống lên đến 64 GB (32 GB dung lượng DIMM đơn) Bộ xử lý AMD Ryzen ™ thế hệ thứ 3: Hỗ trợ DDR4 5000 (OC) / 4866 (OC) / 4600 (OC) / 4400 (OC) / 4000 (OC) / 3600 (OC) / 3333 (OC) / 3200/2933/2667 / 2400/2133 MHz mô-đun bộ nhớ AMD Ryzen ™ thế hệ thứ 3 với bộ xử lý Đồ họa Radeon ™: Hỗ trợ DDR4 5000 (OC) / 4866 (OC) / 4600 (OC) / 4400 (OC) / 4000 (OC) / 3600 (OC) / 3333 (OC) / 3200 Mô-đun bộ nhớ / 2933/2667/2400/2133 MHz Kiến trúc bộ nhớ kênh đôi Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 không đệm ECC Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 / 1Rx16 không phải ECC Un-buffer Hỗ trợ mô-đun bộ nhớ Extreme Memory Profile (XMP)
Đồ họa	Được tích hợp trong AMD Ryzen ™ thế hệ thứ 3 với bộ xử lý Đồ họa Radeon ™: 1 x cổng D-Sub, hỗ trợ độ phân giải tối đa 1920×1200 @ 60 Hz 1 x cổng DVI-D, hỗ trợ độ phân giải tối đa 1920×1200 @ 60 Hz * Cổng DVI-D không hỗ trợ kết nối D-Sub bằng bộ chuyển đổi. 1 x cổng HDMI, hỗ trợ độ phân giải tối đa 4096×2160 @ 60 Hz * Hỗ trợ phiên bản HDMI 2.1, HDCP 2.3 và HDR. Hỗ trợ tối đa 3 màn hình cùng lúc Bộ nhớ chia sẻ tối đa 16 GB
Âm thanh	Bộ giải mã Realtek ^® ALC887 Âm thanh độ nét cao 2/4 / 5.1 / 7.1 kênh * Để định cấu hình âm thanh 7.1 kênh, bạn cần mở phần mềm âm thanh và chọn Cài đặt nâng cao của thiết bị> Thiết bị phát lại để thay đổi cài đặt mặc định trước. Vui lòng truy cập trang web của GIGABYTE để biết chi tiết về cách định cấu hình phần mềm âm thanh.
LAN	Chip Realtek ^® GbE LAN (1000 Mbit / 100 Mbit)
Khe mở rộng	CPU: 1 x khe cắm PCI Express x16, hỗ trợ PCIe 3.0 và chạy ở x16 Bộ chip: 2 x khe cắm PCI Express x1, hỗ trợ PCIe 3.0
Giao diện lưu trữ	CPU: 1 x đầu nối M.2 (Socket 3, M key, loại 2242/2260/2280 SATA và hỗ trợ SSD PCIe 3.0 x4 / x2) Bộ chip: 4 x đầu nối SATA 6Gb / s Hỗ trợ RAID 0, RAID 1 và RAID 10
Kết nối I / O nội bộ	1 x đầu nối nguồn chính ATX 24 chân 1 x đầu nối nguồn ATX 12V 8 chân 1 x đầu cắm quạt CPU 2 x đầu cắm quạt hệ thống 1 x tiêu đề dải LED có thể định địa chỉ 1 x đầu cắm dải LED RGB 1 x đầu nối M.2 Socket 3 4 x đầu nối SATA 6Gb / s 1 x tiêu đề bảng điều khiển phía trước 1 x tiêu đề âm thanh mặt trước 1 x đầu cắm USB 3.2 Gen 1 2 x đầu cắm USB 2.0 / 1.1 1 x tiêu đề Mô-đun nền tảng đáng tin cậy (TPM) (chân 2×6, chỉ dành cho mô-đun GC-TPM2.0_S) 1 x tiêu đề cổng nối tiếp 1 x đầu cắm loa 1 x tiêu đề xâm nhập khung 1 x Clear CMOS jumper
Kết nối bảng mặt sau	1 x cổng PS / 2 bàn phím / chuột 1 x cổng D-Sub 1 x cổng DVI-D 1 x cổng HDMI 4 x cổng USB 3.2 Gen 1 2 x cổng USB 2.0 / 1.1 1 x cổng RJ-45 1 x nút Q-Flash Plus 3 x giắc cắm âm thanh
BIOS	1 x 128 Mbit flash Sử dụng AMI UEFI BIOS được cấp phép PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Hệ điều hành	Hỗ trợ cho Windows 10 64-bit
Yếu tố hình thức	Micro ATX; 24,4cm x 20,5cm

Bo Mạch Chủ – Mainboard Gigabyte A520M S2H

Liên hệ

Bo Mạch Chủ – Mainboard Gigabyte TRX40 AORUS PRO WIFI

Sản phẩm tương tự

Đăng nhập
