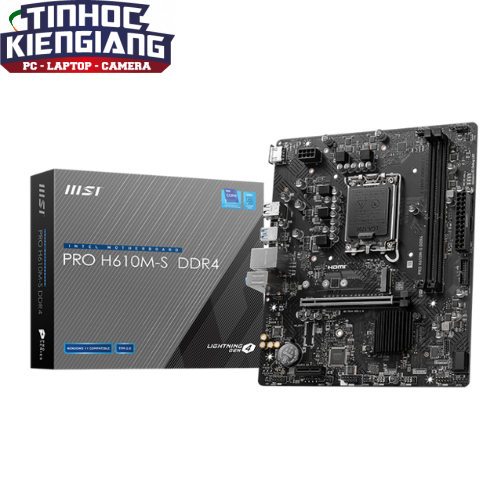

Bo Mạch Chủ MSI PRO H610M-S DDR4

Sản phẩm

Bo mạch chủ

Tên Hãng

MSI

Model

CPU hỗ trợ

Intel

Chipset

Intel H610 Chipset

RAM hỗ trợ

2x DDR4, Maximum Memory Capacity 64GB

Khe cắm mở rộng

1x PCI-E x16 slot
1x PCI-E x1 slot
PCI_E1 Gen PCIe 4.0 supports up to x16 (From CPU)
PCI_E2 Gen PCIe 3.0 supports up to x1 (From Chipset)

Ổ cứng hỗ trợ

1x M.2
M.2_1 Source (From Chipset) supports up to PCIe 3.0 x4 , supports 2280/2260/2242 devices
2x SATA 6G

Cổng kết nối (Internal)

1x Power Connector(ATX_PWR)
1x Power Connector(CPU_PWR)
1x CPU Fan
1x System Fan
2x Front Panel (JFP)
1x Chassis Intrusion (JCI)
1x Front Audio (JAUD)
1x Com Port (JCOM)
1x TPM pin header(Support TPM 2.0)
4x USB 2.0 ports

Cổng kết nối (Back Panel)

1. HDMI™
2. USB 3.2 Gen 1 5Gbps (Type-A)
3. USB 2.0
4. LAN port
5. Audio Connectors
6. USB 2.0

LAN / Wireless

Wi-Fi 6E
The Wireless module is pre-installed in the M.2 (Key-E) slot
Supports MU-MIMO TX/RX, 2.4GHz / 5GHz / 6GHz* (160MHz) up to 2.4Gbps
Supports 802.11 a/ b/ g/ n/ ac/ ax

Supports Bluetooth^® 5.3, FIPS, FISMA

Kích cỡ

mATX
200mmx236.16mm

Bộ xử lý

 Hỗ trợ AMD Ryzen™ 7000 Series Desktop Processors

 Hỗ trợ Socket AM5

Chipset

 Bộ chip AMD X670

Bộ nhớ

 4x khe cắm bộ nhớ DDR5, hỗ trợ lên đến 192GB

Khe mở rộng

 Khe cắm 3x PCI-E x16

 Hỗ trợ x16 / x4/ x2

 1x PCI-E x1 slot

 PCI_E1 Gen PCIe 5.0 supports up to x16 (From CPU)
 PCI_E2 Gen PCIe 3.0 supports up to x1 (From Chipset)
 PCI_E3 Gen PCIe 4.0 supports up to x4 (From CPU)
 PCI_E4 Gen PCIe 4.0 supports up to x2 (From Chipset)

Lưu trữ

 Khe cắm 4x M.2

 M.2_1 Source (From CPU) supports up to PCIe 5.0 x4 , supports 22110/2280 devices
 M.2_2 Source (From Chipset) supports up to PCIe 4.0 x4 , supports 2280/2260 devices
 M.2_3 Source (From Chipset) supports up to PCIe 4.0 x4 , supports 2280/2260 devices
 M.2_4 Source (From Chipset) supports up to PCIe 4.0 x4 , supports 2280/2260 devices
 4x SATA 6G

RAID

 Hỗ trợ RAID 0, RAID 1 và RAID 10 cho các thiết bị lưu trữ SATA *

 Hỗ trợ RAID 0, RAID 1 và RAID 10 cho các thiết bị lưu trữ M.2 NVMe

USB

 4x USB 2.0 (Front)
 4x USB 3.2 Gen1 Type A (Rear)
 4x USB 3.2 Gen1 Type A (Front)
 2x USB 3.2 Gen2 Type A (Rear)
 1x USB 3.2 Gen2 Type C (Rear)
 1x USB 3.2 Gen2 Type C (Front)
 1x USB 3.2 Gen2x2 Type C (Rear)

Mạng không dây & Bluetooth

 AMD Wi-Fi 6E

 Mô-đun không dây được cài đặt sẵn trong khe cắm M.2 (Key-E)

 Hỗ trợ MU-MIMO TX / RX

 Hỗ trợ băng thông 20MHz, 40MHz, 80MHz, 160MHz ở các băng tần 2.4GHz / 5GHz hoặc 6GHz *

 Hỗ trợ 802.11 a / b / g / n / ac / ax

 Hỗ trợ Bluetooth ® 5.3 **

 * Wi-Fi 6E 6GHz có thể tùy thuộc vào quy định của mỗi quốc gia và sẽ sẵn sàng trong Windows 10 build 21H1 và Windows 11.
 ** Bluetooth 5.3 sẽ sẵn sàng trong Windows 10 bản dựng 21H1 và Windows 11.

Kết nối bên trong

 1x Power Connector(ATX_PWR)
 2x Power Connector(CPU_PWR)
 1x CPU Fan
 1x Pump Fan
 6x System Fan
 2x Front Panel (JFP)
 1x Chassis Intrusion (JCI)
 1x Front Audio (JAUD)
 1x Tuning Controller connector(JDASH)
 2x Addressable V2 RGB LED connector (JARGB_V2)
 2x RGB LED connector(JRGB)
 1x TPM pin header(Support TPM 2.0)
 4x USB 2.0 ports
 4x USB 3.2 Gen1 Type A ports
 1x USB 3.2 Gen2 Type C ports

Tính năng LED

 4x LED gỡ lỗi EZ

Cổng mặt sau

1. DisplayPort
2. USB 3.2 Gen 2 10Gbps (Type-A)
3. USB 3.2 Gen 2 5Gbps (Type-A)
4. 2.5G LAN
5. Wi-Fi / Bluetooth
6. Audio Connectors
7. Flash BIOS Button
8. HDMI™
9. USB 3.2 Gen 2 10Gbps (Type-C Display port)
10. USB 3.2 Gen 2x2 20Gbps (Type-C)
11. S/PDIF-Out

Kích thước

 ATX (243.84mmx304.8mm)

Hệ điều hành

 Hỗ trợ cho Windows® 11 64-bit, Windows® 10 64-bit

Sản phẩm

Main - Bo mạch chủ

Tên Hãng

MSI

Model

CPU hỗ trợ

AM4 socket 3rd Gen AMD Ryzen processors, và CPU AMD Ryzen

tương lai bằng cách nâng cấp BIOS.

Chipset

AMD B550 Chipset

RAM hỗ trợ

4x DDR4 memory slots, hỗ trợ lên tới 128GB

Supports DDR4 1866/ 2133/ 2400/ 2667/ 2800/ 2933/ 3000/ 3066

/ 3200 MHz by JEDEC

Supports DDR4 2667/ 2800 /2933 /3000 /3066 /3200 /3466 /3600/ 3733 /3866

/4000 /4133 /4266/  4400+ MHz by A-XMP OC MODE

1DPC 1R max speed 4400 MHZ

1DPC 2R max speed 3733 MHZ

2DPC 1R max speed 3866MHZ

2DPC 2R max speed 3466 MHZ

Dual channel memory architecture

Supports non-ECC UDIMM memory

Supports ECC UDIMM memory (non-ECC mode)

Supports un-buffered memory

Cổng xuất hình onboard

1x VGA port, supports resolution of 2048x1536 @50Hz, 2048x1280 @60Hz,

 1920x1200 @60Hz

1x DisplayPort, supports a maximum resolution of 4096x2160 @60Hz

1x HDMI 2.1 port, supports a maximum resolution of 4096x2160 @60Hz

Âm Thanh

Realtek ALC892 Codec

Sản phẩm

Tên Hãng

MSI

Model

PRO B760M-P DDR4

CPU hỗ trợ

Intel

Chipset

INTEL B760

RAM hỗ trợ

4x DDR4, Maximum Memory Capacity 128GB
Memory Support 4800(OC)/ 4600(OC)/ 4400(OC)/ 4266(OC)/ 4200(OC)/ 4000(OC)/ 3800(OC)/ 3733(OC)/ 3600(OC)/ 3466(OC)/ 3400(OC)/ 3333(OC)/ 3200(JEDEC)/ 2933(JEDEC)/ 2666(JEDEC)/ 2400(JEDEC)/ 2133(JEDEC)

Khe cắm mở rộng

1x PCI-E x16 slot
2x PCI-E x1 slot
PCI_E1 PCIe 4.0 supports up to x16 (From CPU)
PCI_E2 PCIe 4.0 supports up to x1 (From Chipset)
PCI_E3 PCIe 4.0 supports up to x1 (From Chipset)

Ổ cứng hỗ trợ

2x M.2 slot
M.2_1 (From CPU) supports up to PCIe 4.0 x4 , supports 2280/2260/2242 devices
M.2_2 (From Chipset) supports up to PCIe 4.0 x4 / SATA mode, supports 2280/2260/2242 devices
4x SATA 6G port
* SATA5 will be unavailable when installing M.2 SATA SSD in the M2_2 slot.

Cổng kết nối (Internal)

1x Power Connector(ATX_PWR)
1x Power Connector(CPU_PWR)
1x CPU Fan
2x System Fan
2x Front Panel (JFP)
1x Chassis Intrusion (JCI)
1x Front Audio (JAUD)
1x Printer Port (JLPT)
1x Com Port (JCOM)
1x RGB LED connector(JRGB)
1x TPM pin header(Support TPM 2.0)
4x USB 2.0
2x USB 3.2 Gen1 Type A

Cổng kết nối (Back Panel)

VGA
DisplayPort
HDMI™
Keyboard / Mouse
USB 2.0
LAN port
Audio Connectors
USB 3.2 Gen 1 5Gbps (Type-A)
USB 3.2 Gen 2 10Gbps (Type-C)

LAN / Wireless

Realtek® RTL8111H Gigabit LAN

Kích cỡ

mATX
243.84mmx243.84mm
