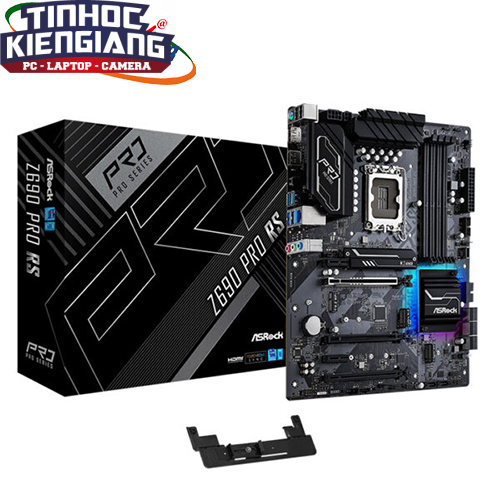

Mainboard ASROCK Z690 Pro RS
Liên hệ
- Thương hiệu: Asrock
- Bảo hành: 36 tháng
- Tình trạng: Mới 100%
- CPU hỗ trợ:
– Hỗ trợ Bộ xử lý Intel ® Core ™ thế hệ thứ 12 (LGA1700)
– Thiết kế Digi Power
– Thiết kế 13 Power Phase
– Hỗ trợ Công nghệ Intel ® Hybrid
– Hỗ trợ Công nghệ Intel ® Turbo Boost Max 3.0 - Chipset: Intel® Z690
- Kích thước: Hệ số hình thức ATX: 12,0 inch x 9,6 inch, 30,5 cm x 24,4 cm
- RAM hỗ trợ:
– Công nghệ bộ nhớ kênh đôi DDR4
– 4 x khe cắm DDR4 DIMM
– Hỗ trợ bộ nhớ DDR4 không ECC, không đệm lên đến 5000+ (OC) *
– Hỗ trợ mô-đun bộ nhớ ECC UDIMM (hoạt động ở chế độ không ECC)
– Max. dung lượng bộ nhớ hệ thống: 128GB
– Hỗ trợ Intel ® Extreme Memory Profile (XMP) 2.0 - BIOS:
– 128Mb AMI UEFI Legal BIOS với hỗ trợ GUI đa ngôn ngữ
– ACPI 6.0 Các sự kiện đánh thức tuân thủ
– Hỗ trợ SMBIOS 2.7
– CPU Core / Cache, CPU GT, DRAM, VCCIN AUX, + 1.05V PROC, + 1.8V PROC, + 0.82V PCH, + Điện áp 1.05V PCH Đa điều chỉnh - Cổng xuất hình:
– Kiến trúc đồ họa Intel ® Xe (Thế hệ 12)
– Đầu ra đồ họa kép: hỗ trợ cổng HDMI và DisplayPort 1.4 bằng bộ điều khiển hiển thị độc lập
– Hỗ trợ HDMI 2.1 TMDS Tương thích với tối đa. độ phân giải lên đến 4K x 2K (4096×2160) @ 60Hz
– Hỗ trợ DisplayPort 1.4 với DSC (nén) tối đa. độ phân giải lên đến 8K (7680×4320) @ 60Hz / 5K (5120×3200) @ 120Hz
– Hỗ trợ HDCP 2.3 với HDMI 2.1 TMDS Tương thích và Cổng DisplayPort 1.4 - Âm thanh:
– Âm thanh 7.1 CH HD (Codec âm thanh Realtek ALC897)
– Hỗ trợ chống sét lan truyền
– Âm thanh Nahimic - LAN:
– 2,5 Gigabit LAN 10/100/1000/2500 Mb / s
– Dragon RTL8125BG
– Hỗ trợ phần mềm Dragon 2,5G LAN
– Tự động điều chỉnh thông minh Kiểm soát băng thông
– Giao diện người dùng thân thiện với người dùng trực quan – Thống kê sử dụng mạng trực quan
– Cài đặt mặc định được tối ưu hóa cho trò chơi, trình duyệt và Chế độ phát trực tuyến
– Điều khiển ưu tiên do người dùng tùy chỉnh
– Hỗ trợ Wake-On-LAN
– Hỗ trợ bảo vệ Lightning / ESD
– Hỗ trợ Ethernet 802.3az tiết kiệm năng lượng
– Hỗ trợ PXE - Slots:
– 3 x Khe cắm PCIe x16 (PCIE2 / PCIE3 / PCIE5: đơn ở Gen5x16 (PCIE2); kép ở Gen5x16 (PCIE2) / Gen4x4 (PCIE3); gấp ba ở Gen5x16 (PCIE2) / Gen4x4 (PCIE3) / Gen3x4 (PCIE5)) *
– 2 x PCIe Gen3x1 Slots
– Hỗ trợ AMD Quad CrossFireX ™ và CrossFireX ™
– 1 x M.2 Socket (Key E), hỗ trợ mô-đun WiFi PCIe loại 2230 / BT PCIe và Intel ® CNVi (WiFi tích hợp / BT) - Lưu trữ:
– 8 x đầu nối SATA3 6.0 Gb / s *
– 1 x Hyper M.2 Socket (M2_1, Key M), hỗ trợ chế độ loại 2260/2280 PCIe Gen4x4 (64 Gb / s) * *
– 1 x Ultra M.2 Socket ( M2_2, Key M), hỗ trợ chế độ loại 2260/2280 SATA3 6.0 Gb / s & PCIe Gen3x4 (32 Gb / s) * *
– 1 x Hyper M.2 Socket (M2_3, Key M), hỗ trợ loại 2260/2280/22110 Chế độ PCIe Gen4x4 (64 Gb / s) * *
– Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10 cho các thiết bị lưu trữ SATA
– Hỗ trợ RAID 0, RAID 1 và RAID 5 cho các thiết bị lưu trữ M.2 NVMe - Đầu nối I/O nội bộ:
– 1 x SPI TPM Header
– 1 x Power LED and Speaker Header
– 1 x RGB LED Header *
– 3 x Addressable LED Header * *
– 1 x CPU Fan Connector (4-pin) * * *
– 1 x CPU / Water Pump Đầu nối quạt (4 chân) (Điều khiển tốc độ quạt thông minh) * * * *
– 4 x Đầu nối khung gầm / Quạt máy bơm nước (4 chân) (Điều khiển tốc độ quạt thông minh) * * * * *
– Đầu nối nguồn ATX 1 x 24 chân (Đầu nối nguồn mật độ cao)
– Đầu nối nguồn 1 x 8 chân 12V (Đầu nối nguồn mật độ cao)
– Đầu nối nguồn 1 x 4 pin 12V (Đầu nối nguồn mật độ cao)
– 1 x Đầu nối âm thanh bảng mặt trước
– 1 x Thunderbolt ™ AIC Connector (5-pin) (Hỗ trợ ASRock Thunderbolt ™ 4 AIC Card)
– 2 x USB 2.0 Headers (Hỗ trợ 4 cổng USB 2.0) (Hỗ trợ ESD Protection)
– 2 x USB 3.2 Gen1 Headers (Support 4 USB 3.2 Cổng Gen1) (Hỗ trợ Bảo vệ ESD)
– 1 x Mặt trước Loại C Đầu cắm USB 3.2 Gen2x2 (20 Gb / giây) (Hỗ trợ Bảo vệ ESD) - Bảng I / O phía sau:
– 3 x Điểm gắn ăng-ten
– 1 x Cổng PS / 2 Chuột / Bàn phím
– 1 x Cổng HDMI
– 1 x DisplayPort 1.4
– 2 x Cổng USB 3.2 Gen2 (10 Gb / s) (ReDriver) (Hỗ trợ Bảo vệ ESD)
– 2 x Cổng USB 3.2 Gen1 (Hỗ trợ Bảo vệ ESD)
– 2 x Cổng USB 2.0 (Hỗ trợ Bảo vệ ESD)
– 1 x Cổng LAN RJ-45 với đèn LED (LED ACT / LINK và LED SPEED)
– 1 x Nút Flashback BIOS
– Giắc cắm âm thanh HD: Đường vào / Loa trước / Micrô
