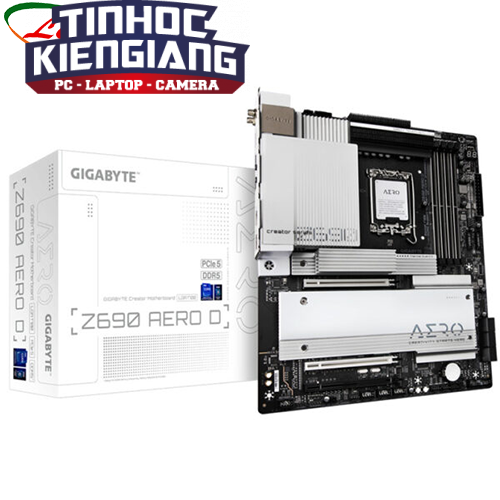

Mainboard Gigabyte Z690 AERO D DDR5

Liên hệ

  • Thương hiệu: Gigabyte
  • Bảo hành: 36 tháng
  • Tình trạng: Mới 100%
  • Kích thước: Hệ số hình thức E-ATX 30,5cm x 25,9cm
  • CPU hỗ trợ:
    – Socket LGA1700: Hỗ trợ bộ vi xử lý Intel ® Core ™ i9 thế hệ thứ 12 / bộ xử lý Intel ® Core ™ i7 / bộ xử lý Intel ® Core ™ i5
    – Bộ nhớ đệm L3 thay đổi theo CPU
    (Vui lòng tham khảo “Danh sách hỗ trợ CPU” để biết thêm thông tin.)
  • Chipset: Bộ chip Intel ® Z690 Express
  • RAM hỗ trợ:
    – Hỗ trợ các mô-đun bộ nhớ DDR5 6400 (OC) / 6200 (OC) / 6000 (OC) / 5800 (OC) / 5600 (OC) / 5400 (OC) / 5200 (OC) / 4800/4000 MHz
    – 4 x ổ cắm DDR5 DIMM hỗ trợ bộ nhớ hệ thống lên đến 128 GB (dung lượng 32 GB đơn DIMM)
    – Kiến trúc bộ nhớ kênh đôi
    – Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 không đệm của ECC (hoạt động ở chế độ không ECC)
    – Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 / 1Rx16 không có bộ đệm ECC Un-buffer
    – Hỗ trợ mô-đun bộ nhớ Extreme Memory Profile (XMP)
  • Cổng xuất hình:
    – 1 x đầu nối VisionLINK TB ( cổng Intel ® Thunderbolt ™ 4 / USB Type-C ® )
    – 1 x đầu nối Intel ® Thunderbolt ™ 4 (cổng USB Type-C ® )
    * Đầu nối Intel ® Thunderbolt ™ 4 hỗ trợ đầu ra video DisplayPort và Thunderbolt ™ và độ phân giải tối đa 5120×2880 @ 60 Hz với 24 bpp (thông qua đầu ra màn hình duy nhất)
    * Do tài nguyên I / O có hạn của kiến ​​trúc PC, số lượng thiết bị Thunderbolt ™ có thể được sử dụng phụ thuộc vào số lượng thiết bị PCI Express đang được cài đặt. (Tham khảo Chương 2– 7, “Trình kết nối mặt sau”, để biết thêm thông tin.)
    * Hỗ trợ phiên bản DisplayPort 1.4 và HDCP 2.3.
    – 1 x cổng HDMI, hỗ trợ độ phân giải tối đa 4096×2160 @ 30 Hz
    * Hỗ trợ phiên bản HDMI 1.4 và HDCP 2.3.
  • Âm thanh:
    – Realtek ® ALC4080 codec (âm thanh bảng điều khiển phía sau)
    – Hỗ trợ cho DTS: X ® Ultra
    – Âm thanh độ nét cao
    – 2 kênh
    – Realtek ® ALC897 codec (âm thanh bảng điều khiển phía trước)
  • LAN và kết nối không dây:
    – Chip mạng LAN Marvell ® AQtion AQC113C 10GbE (10 Gbps / 5 Gbps / 2,5 Gbps / 1 Gbps / 100 Mbps) (LAN2)
    – Intel® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps) (LAN1)
    – Intel ® Wi-Fi 6E AX210
    – WIFI a, b, g, n, ac, ax, hỗ trợ băng tần sóng mang 2,4 / 5/6 GHz
    – BLUETOOTH 5.2
    – Hỗ trợ chuẩn không dây 11ax 160MHz và tốc độ dữ liệu lên đến 2,4 Gbps
    * Tốc độ dữ liệu thực tế có thể thay đổi tùy theo môi trường và thiết bị.
  • Khe mở rộng
    – 1 x Khe cắm PCI Express x16, chạy ở x16 (PCIEX16)
    * Để có hiệu suất tối ưu, nếu chỉ lắp một cạc đồ họa PCI Express, hãy đảm bảo lắp nó vào khe PCIEX16.
    – 1 x Khe PCI Express x16, chạy ở x8 (PCIEX8)
    * Khe PCIEX8 chia sẻ băng thông với khe PCIEX16. Khi khe PCIEX8 được điền, khe PCIEX16 sẽ hoạt động ở chế độ x8.
    (Các khe cắm PCIEX16 và PCIEX8 tuân theo tiêu chuẩn PCI Express 5.0.)
    – 1 x khe cắm PCI Express x16, chạy ở x4 (PCIEX4)
    (Khe cắm PCIEX4 tuân theo tiêu chuẩn PCI Express 3.0.)
  • Công nghệ đa đồ họa: Hỗ trợ công nghệ AMD Quad-GPU CrossFire ™ và AMD CrossFire ™ 2 chiều
  • Giao diện lưu trữ:
    CPU:
    – 1 x đầu nối M.2 (Socket 3, M key, loại 2260/2280/22110 hỗ trợ SSD PCIe 4.0 x4 / x2) (M2A_CPU)
    Chipset:
    – 2 x đầu nối M.2 (Socket 3, M key, hỗ trợ SSD loại 2260/2280/22110 PCIe 4.0 x4 / x2) (M2P_SB, M2Q_SB)
    – 1 x đầu nối M.2 (Socket 3, M key, loại 2260/2280/22110 hỗ trợ SATA và PCIe 4.0 x4 / x2 SSD) (M2M_SB)
    – 6 x đầu nối SATA 6Gb / s
    – Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10
    * Tham khảo “2-8 kết nối nội bộ” để biết thông báo cài đặt cho các đầu nối M.2 và SATA. Sẵn sàng cho Bộ nhớ
    Intel ® Optane ™
    * Chỉ có thể bật tăng tốc hệ thống với Bộ nhớ Intel ® Optane ™ trên các đầu nối M.2 được hỗ trợ bởi Chipset.
  • Đầu nối I / O nội bộ:
    – 1 x đầu nối nguồn chính ATX 24 chân
    – 1 x đầu nối nguồn ATX 12V 8 chân
    – 1 x đầu nối nguồn ATX 12V 4 chân
    – 1 x đầu cắm quạt CPU
    – 1 x đầu cắm quạt tản nhiệt nước CPU
    – 3 x đầu cắm quạt hệ thống
    – 3 x quạt hệ thống / đầu bơm nước làm mát
    – 2 x đầu cắm dải LED có thể định địa chỉ
    – 2 x đầu cắm dải LED RGB
    – 4 x đầu nối M.2 Socket 3
    – 6 x đầu nối SATA 6Gb / s
    – 1 x tiêu đề bảng điều khiển phía trước
    – 1 x tiêu đề âm thanh bảng điều khiển phía trước
    – 1 x đầu cắm USB Type-C ® , với hỗ trợ USB 3.2 Gen 2×2
    – 2 x đầu cắm USB 3.2 Thế hệ 1
    – 3 x đầu cắm USB 2.0 / 1.1
    – 1 x tiêu đề phát hiện tiếng ồn
    – 1 x tiêu đề Mô-đun nền tảng đáng tin cậy (Chỉ dành cho mô-đun GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)
    – 1 x nút Q-Flash Plus
    – 1 x nút đặt lại
    – 1 x jumper đặt lại
    – 1 x Clear CMOS jumper
    – 2 x đầu cắm cảm biến nhiệt độ
  • Kết nối mặt sau:
    – 2 x đầu nối ăng ten SMA (2T2R)
    – 1 x cổng DisplayPort In
    – 1 x cổng HDMI
    – 2 x đầu nối Thunderbolt ™ 4 (cổng USB Type-C ® , hỗ trợ USB 3.2 Gen 2)
    – 6 x Cổng USB 3.2 Gen 2 Loại A (màu đỏ)
    – 2 x cổng RJ-45
    – 2 x giắc cắm âm thanh
