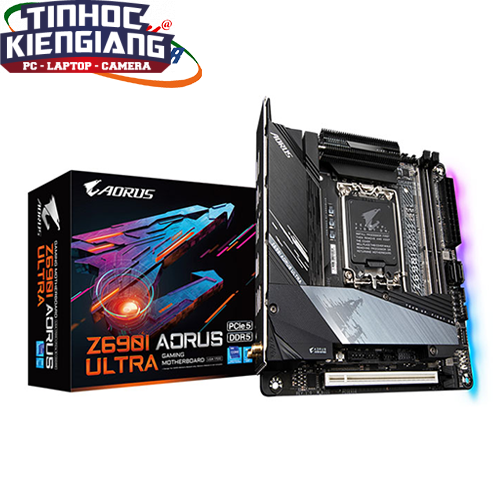

Mainboard GIGABYTE Z690I AORUS ULTRA DDR5

Liên hệ

  • CPU

    1. LGA1700 socket: Support for 12th Generation Intel® Core™, Pentium® Gold and Celeron® Processors*
    2. L3 cache varies with CPU

    * Please refer to “CPU Support List” for more information.

  • Chipset

    1. Intel® Z690 Express Chipset

  • Memory

    1. Support for DDR5 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.) / 4800 / 4000 MHz memory modules
    2. 2 x DDR DIMM sockets supporting up to 64 GB (32 GB single DIMM capacity) of system memory
    3. Dual channel memory architecture
    4. Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode)
    5. Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules
    6. Support for Extreme Memory Profile (XMP) memory modules

    (Please refer “Memory Support List” for more information.)

  • Onboard Graphics

    Integrated Graphics Processor-Intel® HD Graphics support:

    • 1 x HDMI port, supporting a maximum resolution of 4096×2160@60 Hz
      * Support for HDMI 2.1 version and HDCP 2.3.
      ** Support native HDMI 2.1 TMDS compatible ports.
    • 1 x DisplayPort port, supporting a maximum resolution of 5120×2160@60 Hz
      * Support for DisplayPort 1.4 version and HDCP 2.3
      * The DisplayPort does not support HDMI connection by adapter.
    • (Graphics specifications may vary depending on CPU support.)

  • Audio

    1. Realtek® ALC4080 CODEC
    2. Support for DTS:X® Ultra
    3. High Definition Audio
    4. 2-channel

  • LAN

    1. Intel® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)

  • Wireless Communication module

    Intel® Wi-Fi 6 AX201:

    1. WIFI a, b, g, n, ac, ax, supporting 2.4/5 GHz Dual-Band
    2. BLUETOOTH 5.2
    3. Support for 11ax 160MHz wireless standard and up to 2.4 Gbps data rate
      * Actual data rate may vary depending on environment and equipment.

  • Expansion Slots

    1. 1 x PCI Express x16 slot, running at x16
    2. (The PCI Express x16 slots conform to PCI Express 5.0 standard.)

  • Storage Interface

    CPU:

    1. 1 x M.2 connector on the back of the GC-Z690I BTB PLUG (Socket 3, M key, type 2260/2280 PCIe 4.0 x4/x2 SSD support) (M2A_CPU)

    Chipset:

    1. 1 x M.2 connector on the front of GC-Z690I BTB PLUG (Socket 3, M key, type 2242/2260/2280 PCIe 4.0 x4/x2 SSD support) (M2P_SB)
    2. 2 x SATA 6Gb/s connectors

    Support for RAID 0, RAID 1

    Intel® Optane™ Memory Ready
    * System acceleration with Intel® Optane™ Memory can only be enabled on the M.2 connectors supported by the Chipset.

  • USB

    Chipset:

    1. 1 x USB Type-C® port on the back panel, with USB 3.2 Gen 2×2 support
    2. 1 x USB Type-C® port with USB 3.2 Gen 2 support, available through the internal USB header
    3. 3 x USB 3.2 Gen 2 Type-A ports (red) on the back panel
    4. 4 x USB 3.2 Gen 1 ports (2 ports on the back panel, 2 ports available through the internal USB header)
    5. 2 x USB 2.0/1.1 ports on the back panel

    Chipset+USB 2.0 Hub:

    1. 4 x USB 2.0/1.1 ports available through the USB headers on the front of GC-Z690I BTB PLUG

  • Internal I/O Connectors

    1. 1 x 24-pin ATX main power connector
    2. 1 x 8-pin ATX 12V power connector
    3. 1 x external power connector(Note 1)
    4. 1 x CPU fan header
    5. 1 x water cooling CPU fan header
    6. 2 x system fan headers(SYS_FAN1/SYS_FAN2(Note 1))
    7. 1 x addressable LED strip header(Note 1)
    8. 1 x RGB LED strip header
    9. 2 x M.2 Socket 3 connectors(M2A_CPU(Note 2)/M2P_SB(Note 1))
    10. 2 x SATA 6Gb/s connectors
    11. 1 x front panel header
    12. 1 x front panel audio header(routed from the adapter card on the rear panel)
    13. 1 x speaker header
    14. 1 x USB Type-C® header, with USB 3.2 Gen 2 support
    15. 1 x USB 3.2 Gen 1 header
    16. 1 x USB 2.0/1.1 header(Note 1)
    17. 1 x reset button(Note 1)
    18. 1 x reset jumper
    19. 1 x Clear CMOS jumper

    ＊All fan headers are subject to support AIO_Pump, Pump and high performance fan with the capability of delivering up to 2A/12V @ 24W.

    (Note 1) The connector is on the front of GC-Z690I BTB PLUG.
    (Note 2) The connector is on the back of GC-Z690I BTB PLUG.

  • Back Panel Connectors

    1. 2 x SMA antenna connectors (2T2R)
    2. 1 x DisplayPort
    3. 1 x HDMI port
    4. 1 x USB Type-C® port, with USB 3.2 Gen 2×2 support
    5. 3 x USB 3.2 Gen 2 Type-A ports (red)
    6. 2 x USB 3.2 Gen 1 ports
    7. 2 x USB 2.0/1.1 ports
    8. 1 x Q-Flash Plus button
    9. 1 x RJ-45 port
    10. 2 x audio jacks

  • I/O Controller

    1. iTE® I/O Controller Chip

  • H/W Monitoring

    1. Voltage detection
    2. Temperature detection
    3. Fan speed detection
    4. Water cooling flow rate detection
    5. Fan fail warning
    6. Fan speed control
      * Whether the fan speed control function is supported will depend on the cooler you install.

  • BIOS

    1. 1 x 256 Mbit flash
    2. Use of licensed AMI UEFI BIOS
    3. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

  • Unique Features

    1. Support for APP Center
      * Available applications in APP Center may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications.
      @BIOS
      EasyTune
      Fast Boot
      Game Boost
      ON/OFF Charge
      RGB Fusion
      Smart Backup
      System Information Viewer
    2. Support for Q-Flash Plus
    3. Support for Q-Flash
    4. Support for Xpress Install

  • Bundled Software

    1. Norton® Internet Security (OEM version)
    2. cFosSpeed

  • Operating System

    1. Support for Windows 11 64-bit
    2. Support for Windows 10 64-bit

  • Form Factor

    1. Mini-ITX Form Factor; 17.0cm x 17.0cm
