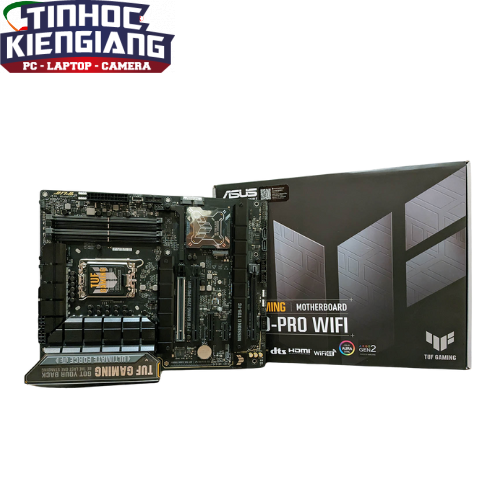

Bo Mạch Chủ – Mainboard ASUS TUF Gaming Z790-PRO WiFi

Sản phẩm

Bo mạch chủ

Tên Hãng

Asus

Model

ROG STRIX B760-I GAMING WIFI DDR5

CPU hỗ trợ

Intel

Chipset

B760

RAM hỗ trợ

2 x DIMM, Tối đa 64GB, DDR5 7600(OC)/ 7466(OC)/ 7200(OC)/ 7000(OC)

6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000 (OC)/ 5800(OC)/ 5600/ 5400/ 5200/ 5000/ 4800 Không ECC,

Khe cắm mở rộng

Bộ xử lý Intel^® thế hệ thứ 13 & 12*
1 khe cắm PCIe 5.0 x16

Ổ cứng hỗ trợ

Tổng hỗ trợ 2 x khe cắm M.2 và 4 x cổng SATA 6Gb/s*

Bộ xử lý Intel^® thế hệ thứ 13 & 12
Khe M.2_1 (Khóa M), loại 2260/2280 (hỗ trợ PCIe 4.0 x4 chế độ)
Chipset Intel^® B760**
Khe cắm M.2_2 (Khóa M), loại 2242/2260/2280 (hỗ trợ PCIe 4.0 x4 chế độ)
4 x cổng SATA 6Gb/s

Cổng kết nối (Internal)

Liên quan đến quạt và làm mát
1 x Đầu cắm quạt CPU 4 chân
1 x Đầu cắm quạt Chasis 4 chân
Đầu cắm AIO 1 x 4 chân

Nguồn điện liên quan
1 x Đầu nối nguồn chính 24 chân
1 x Đầu nối nguồn 8 chân +12V

Bộ nhớ
2 khe cắm M.2 (Phím M)
4 x cổng SATA 6Gb/s

USB
1 x Đầu nối USB 3.2 Gen 2 (hỗ trợ USB Type-C^®)
1 x Đầu cắm USB 3.2 Gen 1 hỗ trợ thêm 2 cổng USB 3.2 Gen 1
1 x Đầu cắm USB 2.0 hỗ trợ thêm 2 cổng USB 2.0

Phụ kiện
1 x Đầu cắm Gen 2 Addressable
1 x Đầu cắm Aura RGB
1 x Tiêu đề Clear CMOS
1 x Đầu cắm âm thanh bảng điều khiển phía trước (AAFP)
1 x Đầu ra S/PDIF
1 x Đầu cắm loa
1 x Đầu cắm bảng điều khiển hệ thống 1 x 10-1 pin
1 x Đầu cảm biến nhiệt

Cổng kết nối (Back Panel)

1 x Cổng USB 3.2 Gen 2x2 (1 x USB Type-C^®)
4 x Cổng USB 3.2 Gen 1 (3 x Type-A +1 x USB Type-C^®)
3 x Cổng USB 2.0 (3 x Type A)
1 x Cổng HDMI^®
1 x Cổng DisplayPort
1 x Wi-Fi Module
1 x Intel^® 2.5Gb Ethernet
5 x Audio jacks

LAN / Wireless

1 x Intel^® 2.5Gb Ethernet
ASUS LANGuard

Wi-Fi 6E
2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax)
Hỗ trợ băng tần 2,4/5/6GHz*
Bluetooth^® v5.3

Kích cỡ

Mini-ITX Form Factor
6.7 inch x 6.7 inch ( 17 cm x 17 cm )

• Intel Core 12th/ 13th/ 14th
• Socket LGA1700

• Intel Core 14th & 13th & 12th: 2 x PCIe 5.0 x16 (x16 mode hoặc x8/x8 mode)
• Intel Z790 chipset: 2 x PCIe 4.0 x4

1 x M.2 2242/2260/2280 PCIe 5.0 x4

1 x M.2 2242/2260/2280 PCIe 4.0 x4

1 x M.2 2242/2260/2280 PCIe 4.0 x4  & SATA

2 x DIMM.2 2242/2260/2280/22110 PCIe 4.0 x4

4 x SATA III 6Gbps

Support Raid 0, 1, 5, 10

• LAN: Intel 2.5Gb Ethernet + ASUS LANGuard
• Wireless: Intel Wi-Fi 7 + BT 5.4

Fan and cooling

1 x 4-pin CPU Fan header

1 x 4-pin CPU OPT Fan header

1 x 4-pin AIO Pump header

2 x 4-pin Chassis Fan headers

2 x 4-pin Full Speed Fan headers

1 x W_PUMP+ header

1 x 2-pin Water In header

1 x 2-pin Water Out header

1 x 3-pin Water Flow header

1 x Extra Flow Fan header

Power

1 x 24-pin Main Power connector

2 x 8-pin +12V Power connector

1 x 8-pin PCIe power connector

Storage

3 x M.2 slots (Key M)

1 x DIMM.2 slot supports 2 x M.2 slots (Key M)

4 x SATA 6Gb/s ports

USB

1 x USB 20Gbps connector (supports USB Type-C®)

2 x USB 5Gbps headers support additional 4 USB 5Gbps ports

2 x USB 2.0 headers support additional 4 USB 2.0 ports

Miscellaneous

1 x 80 Light Bar jumper

3 x Addressable Gen 2 headers

1 x Alternative PCIe Mode Switch

1 x Aura RGB header

2 x BCLK button

1 x BIOS Switch button

1 x FlexKey button

1 x Front Panel Audio header (F_AUDIO)

1 x LN2 Mode jumper

1 x Osc sence header

1 x Pause switch

12 x ProbeIt Measurement Points

1 x ReTry button

2 x RSVD switches

1 x RSVD header

1 x Safe Boot button

1 x Slow Mode switch

1 x Start button

1 x 10-1 pin System Panel header

1 x Thermal Sensor header

1 x Thunderbolt™ (USB4®) header

1 x V_Latch switch

1 x USB Type-C 20Gbps port

5 x USB Type-A 10Gbps ports

4 x USB Type-A 5Gbps ports

1 x Wi-Fi Module

1 x Intel® 2.5Gb Ethernet port

5 x Gold-plated audio jacks

1 x Optical S/PDIF out port

1 x BIOS FlashBack™  button

1 x Clear CMOS button

1 x PS/2 Keyboard (purple) port

1 x PS/2 Mouse (green) port

CPU

• IỔ cắm Intel® LGA1700 dành cho bộ xử lý Intel® Core™ thế hệ thứ 14 & 13, bộ xử lý Intel® Core™ thế hệ thứ 12, Pentium® Gold và Celeron®*
  Hỗ trợ Công nghệ Intel® Turbo Boost 2.0 và Intel® Turbo Boost Max Technology 3.0**
  * Tham khảo www.asus.com để biết danh sách hỗ trợ CPU.
  ** Hỗ trợ Intel ^® Turbo Boost Max Technology 3.0 tùy thuộc vào loại CPU.

Chipset

Intel® Z790 Chipset

Bộ nhớ

• 4 x khe DIMM, Tối đa. 192GB, DDR5 7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600/ 5400/ 5200/ 5000 / 4800 Bộ nhớ không ECC, không đệm*
• Kiến trúc bộ nhớ kênh đôi
• hỗ trợ mô-đun bộ nhớ Intel ^® Extreme Memory Profile (XMP)
• ASUS Enhance Memory Profile II (AEMP II)

Đồ họa tích hợp

• 1 x DisplayPort**
• 1 x HDMI™cổng***

* Thông số kỹ thuật đồ họa có thể khác nhau giữa các loại CPU. Vui lòng tham khảo www.intel.com để biết mọi thông tin cập nhật.
** Hỗ trợ tối đa. 4K@60Hz như được chỉ định trong DisplayPort 1.4.
*** Hỗ trợ 4K@60Hz như được chỉ định trong HDMI 2.1.
**** Hỗ trợ độ phân giải VGA tùy thuộc vào độ phân giải của bộ xử lý hoặc card đồ họa.

Khe mở rộng

• 1 x khe cắm PCIe 5.0 x16 Chipset

• 1 x khe cắm PCIe 4.0 x16 (hỗ trợ chế độ x4)

• 1 x khe cắm PCIe 4.0 x4

* Vui lòng kiểm tra bảng phân nhánh PCIe trên trang web hỗ trợ (https://www.asus.com/support/FAQ/1037507/). - Để đảm bảo khả năng tương thích của thiết bị được cài đặt, vui lòng tham khảo https://www.asus.com/support/ để biết danh sách các thiết bị ngoại vi được hỗ trợ.

Lưu trữ

Hỗ trợ 4 x khe cắm M.2 và 4 x cổng SATA 6Gb/s* Bộ xử lý
Intel ^® Core™ ( thế hệ ^thứ 14 & 13 ^& 12 ⁾ *

• Khe cắm M.2_1 (Khóa M), loại 2280/22110 (hỗ trợ PCIe 4.0 chế độ x4) Khe cắm Chipset

Intel ^®

• Z790 M.2_2 (Khóa M), loại 2280 (hỗ trợ chế độ PCIe 4.0 x4)

• Khe cắm M.2_3 (Khóa M), loại 2242/2260/2280/22110 (hỗ trợ chế độ PCIe 4.0 x4)

• M Khe cắm .2_4 (Khóa M), loại 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4 & SATA)

4 x cổng SATA 6Gb/s
* Công nghệ lưu trữ nhanh Intel ^® hỗ trợ PCIe RAID 0/1/5/10, SATA RAID 0 /1/5/10.

Ethernet

1 x Intel® 2.5Gb Ethernet
TUF LANGuard

Wireless & Bluetooth

• Intel ^® Wi-Fi 7*
• 2x2 Wi-Fi 7 (802.11be)**
• Hỗ trợ dải tần 2,4/5/6GHz***
• Hỗ trợ Wi-Fi 7 Băng thông 160 MHz, tốc độ truyền lên tới 2,4Gbps.
• Bluetooth ^® v5.4****

USB

USB phía sau (Tổng cộng 8 cổng)

• 1 x cổng USB 20Gbps (1 x USB Type-C ^® )

• 3 x cổng USB 10Gbps (2 x Type-A + 1 x USB Type-C ^® )

• 4 x Cổng USB 5Gbps (4 x Type -A)

USB phía trước (Tổng cộng 7 cổng)

• 1 x đầu nối USB 10Gbps (hỗ trợ USB Type-C ^® )

• 1 x đầu cắm USB 5Gbps hỗ trợ thêm 2 cổng USB 5Gbps

• 2 x đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0

Audio

Cổng I / O mặt sau

• 1 x cổng USB 20Gbps (1 x USB Type-C ^® )
• 3 x cổng USB 10Gbps (2 x Type-A + 1 x USB Type-C ^® )
• 4 x Cổng USB 5Gbps (4 x Type-A)
• 1 x DisplayPort
• 1 x Cổng HDMI™
• 1 x mô-đun Wi-Fi
• 1 x Cổng Ethernet Intel ^® 2,5Gb
• 5 x Giắc cắm âm thanh
• 1 x Cổng ra S/PDIF quang

Đầu nối I / O Internal

Liên quan đến Quạt và Làm mát

• 1 x Đầu cắm quạt CPU 4 chân
• 1 x Đầu cắm quạt CPU OPT 4 chân
• 1 x Đầu cắm bơm AIO
• 4 chân 4 x Đầu cắm quạt khung gầm 4 chân

Liên quan đến

• Nguồn điện 1 x Đầu nối nguồn chính 24 chân
• 2 x 8 -pin +12V Đầu nối nguồn
• 1 x Khe cắm công suất cao cho Card đồ họa
• 1 x 12V-2X6 Đầu nối nguồn phụ
• 3 x Đầu nối nguồn PCIe 8 chân

Liên quan đến lưu trữ

• 4 x khe cắm M.2 (Khóa M)
• 4 x cổng SATA 6Gb/s

USB

• 1 x đầu nối USB 10Gbps (hỗ trợ USB Type-C ^® )
• 1 x đầu cắm USB 5Gbps hỗ trợ 2 cổng USB 5Gbps bổ sung
• 2 x đầu cắm USB 2.0 hỗ trợ 4 cổng USB 2.0 bổ

Kết nối khác

• 3 x đầu cắm Gen 2 có thể định địa chỉ
• 1 x đầu cắm Aura RGB
• 1 x Clear Đầu cắm CMOS
• 1 x Đầu cắm cổng COM
• 1 x Đầu cắm âm thanh bảng mặt trước (F_AUDIO)
• 1 x 20-3 chân Đầu cắm bảng hệ thống với chức năng xâm nhập khung máy
• 1 x Đầu cắm Thunderbolt™ (USB4 ^® )

Các tính năng đặc biệt

ASUS TUF PROTECTION
- DIGI+ VRM (- Thiết kế nguồn kỹ thuật số với DrMOS)
- Bộ bảo vệ ESD
- TUF LANGuard
- Bảo vệ quá áp
- SafeSlot
- Mặt sau bằng thép không gỉ I/O

ASUS Q-Design
- M.2 Q-Latch
- Khe cắm PCIe Q-Release
- Q-Antenna
- Q-DIMM
- Q-LED (CPU [đỏ], DRAM [vàng], VGA [trắng], Thiết bị khởi động [vàng xanh]) - Giải pháp tản nhiệt ASUS
Q-Slot - Tản nhiệt M.2 - Tản nhiệt VRM thiết kế ASUS EZ DIY - Bộ bảo vệ đòn bẩy ổ cắm CPU - ProCool - Tấm chắn I/O gắn sẵn - SafeDIMM AURA Sync - Đầu cắm Aura RGB - Đầu cắm Gen 2 có thể định địa chỉ

Các tính năng phần mềm

Phần mềm độc quyền của ASUS

Armory Crate
- Aura Creator
- Aura Sync
- Fan Xpert 4 (với AI Cooling II)
- Tiết kiệm điện năng
- Khử tiếng ồn AI hai chiều

AI Suite 3
- TurboV EVO
- DIGI+ VRM
- PC Cleaner

MyASUS
TUF GAMING CPU-Z
DTS Xử lý âm thanh
Norton 360 dành cho game thủ (Dùng thử miễn phí 60 ngày)
WinRAR (Dùng thử miễn phí 40 ngày)

UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode
- ASUS MyHotkey

BIOS

192 (128 + 64) Mb Flash ROM, UEFI AMI BIOS

Manageability

Phụ kiện đi kèm

Cáp

• 2 x cáp SATA 6Gb / s

Khác

• 1 x ăng ten di chuyển Wi-Fi ASUS
• 1 x hình dán TUF GAMING
• 2 x gói cao su M.2
• 1 x gói vít cho SSD M.2

Tài liệu

• 1 x thẻ chứng nhận TUF

• 1 x Hướng dẫn sử dụng

Yếu tố hình thức
