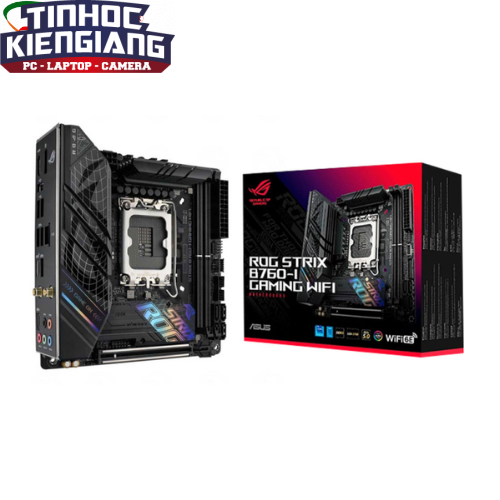

Bo Mạch Chủ – Mainboard Asus ROG STRIX B760-I Gaming WIFI DDR5

Liên hệ

Thông số kỹ thuật:

Sản phẩm

Bo mạch chủ

Tên Hãng

Asus

Model

ROG STRIX B760-I GAMING WIFI DDR5

CPU hỗ trợ

Intel

Chipset

B760

RAM hỗ trợ

2 x DIMM, Tối đa 64GB, DDR5 7600(OC)/ 7466(OC)/ 7200(OC)/ 7000(OC)

6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000 (OC)/ 5800(OC)/ 5600/ 5400/ 5200/ 5000/ 4800 Không ECC,

Khe cắm mở rộng

Bộ xử lý Intel® thế hệ thứ 13 & 12*
1 khe cắm PCIe 5.0 x16

Ổ cứng hỗ trợ

Tổng hỗ trợ 2 x khe cắm M.2 và 4 x cổng SATA 6Gb/s*

Bộ xử lý Intel® thế hệ thứ 13 & 12
Khe M.2_1 (Khóa M), loại 2260/2280 (hỗ trợ PCIe 4.0 x4 chế độ)
Chipset Intel® B760**
Khe cắm M.2_2 (Khóa M), loại 2242/2260/2280 (hỗ trợ PCIe 4.0 x4 chế độ)
4 x cổng SATA 6Gb/s

Cổng kết nối (Internal)

Liên quan đến quạt và làm mát
1 x Đầu cắm quạt CPU 4 chân
1 x Đầu cắm quạt Chasis 4 chân
Đầu cắm AIO 1 x 4 chân

Nguồn điện liên quan
1 x Đầu nối nguồn chính 24 chân
1 x Đầu nối nguồn 8 chân +12V

Bộ nhớ
2 khe cắm M.2 (Phím M)
4 x cổng SATA 6Gb/s

USB
1 x Đầu nối USB 3.2 Gen 2 (hỗ trợ USB Type-C®)
1 x Đầu cắm USB 3.2 Gen 1 hỗ trợ thêm 2 cổng USB 3.2 Gen 1
1 x Đầu cắm USB 2.0 hỗ trợ thêm 2 cổng USB 2.0

Phụ kiện
1 x Đầu cắm Gen 2 Addressable
1 x Đầu cắm Aura RGB
1 x Tiêu đề Clear CMOS
1 x Đầu cắm âm thanh bảng điều khiển phía trước (AAFP)
1 x Đầu ra S/PDIF
1 x Đầu cắm loa
1 x Đầu cắm bảng điều khiển hệ thống 1 x 10-1 pin
1 x Đầu cảm biến nhiệt

Cổng kết nối (Back Panel)

1 x Cổng USB 3.2 Gen 2×2 (1 x USB Type-C®)
4 x Cổng USB 3.2 Gen 1 (3 x Type-A +1 x USB Type-C®)
3 x Cổng USB 2.0 (3 x Type A)
1 x Cổng HDMI®
1 x Cổng DisplayPort
1 x Wi-Fi Module
1 x Intel® 2.5Gb Ethernet
5 x Audio jacks

LAN / Wireless

1 x Intel® 2.5Gb Ethernet
ASUS LANGuard

Wi-Fi 6E
2×2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax)
Hỗ trợ băng tần 2,4/5/6GHz*
Bluetooth® v5.3

Kích cỡ

Mini-ITX Form Factor
6.7 inch x 6.7 inch ( 17 cm x 17 cm )
