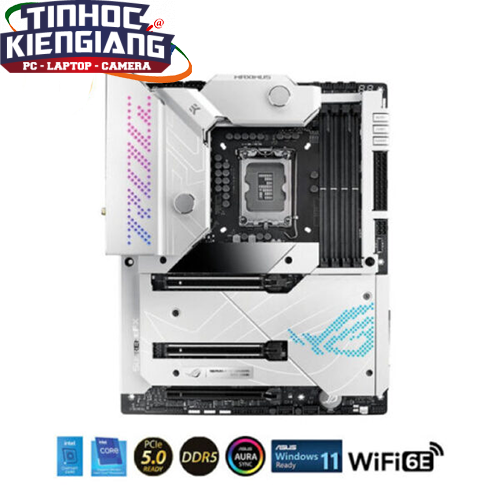

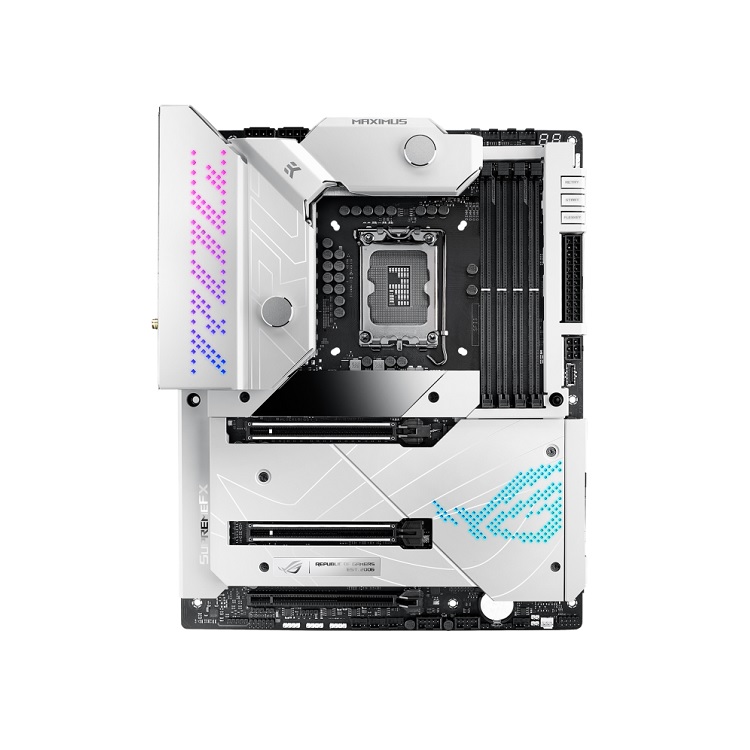

Mainboard Asus ROG MAXIMUS Z690 FORMULA

Liên hệ

  • Thương hiệu: ASUS
  • Bảo hành: 36 tháng
  • Tình trạng: Mới 100%
  • Kích thước: ATX 30.5cm x 24.4cm
  • CPU hỗ trợ:
    – Intel® Socket LGA1700 cho Bộ xử lý Intel® Core ™, Pentium® Gold và Celeron® thế hệ thứ 12
    – Hỗ trợ Công nghệ Intel® Turbo Boost 2.0 và Công nghệ Intel® Turbo Boost Max 3.0 **
    * Tham khảo www.asus.com để biết danh sách hỗ trợ CPU.
    ** Hỗ trợ Công nghệ Intel® Turbo Boost Max 3.0 tùy thuộc vào loại CPU.
  • Chipset: Z690
  • RAM hỗ trợ:
    – 4 x DIMM, Tối đa 128GB, DDR5 6400+ (OC) / 6200 (OC) / 6000 (OC) / 5800 (OC) / 5600 (OC) / 5400 (OC) / 5200 (OC) / 5000 (OC) / 4800MHz Non-ECC, Un -bộ nhớ đệm *
    – Kiến trúc bộ nhớ kênh đôi
    – Hỗ trợ cấu hình bộ nhớ cao cấp Intel® (XMP)
  • Khe mở rộng
    Bộ xử lý Intel® thế hệ thứ 12 *
    2 x khe cắm PCIe 5.0 x16 (hỗ trợ (các) chế độ x16 hoặc x8 / x8) **
    Bộ chip Intel® Z690 ***
    1 x khe cắm PCIe 4.0 x16 (hỗ trợ chế độ x4 hoặc x4 / x4) ***
    * Vui lòng kiểm tra bảng phân chia PCIe trong hướng dẫn sử dụng Chương 1
    ** Khi lắp thẻ ROG Hyper M.2 trên PCIEX16 (G5) _1, PCIEX16 (G5) _2 sẽ chỉ chạy x8 và nếu thẻ ROG Hyper M.2 được lắp trên PCIEX16 (G5) _2, PCIEX16 (G5) _1 sẽ chỉ chạy x8.
    *** Hỗ trợ Bộ nhớ Intel® Optane Dòng H trên khe cắm PCIe gắn PCH
  • Lưu trữ:
    Hỗ trợ 5 khe cắm M.2 và 6 cổng SATA 6Gb / s
    Bộ xử lý thế hệ thứ 12 của Intel®
    Khe cắm M.2_1 (Phím M), loại 2242/2260/2280/22110
    – Bộ xử lý Intel® thế hệ thứ 12 hỗ trợ chế độ PCIe 4.0 x4.
    Khe cắm Hyper M.2_1 (Key M) qua thẻ ROG Hyper M.2, loại 2242/2260/2280/22110 ***
    – Bộ xử lý Intel® thế hệ thứ 12 hỗ trợ chế độ PCIe 5.0 x4
    Bộ chip Intel® Z690 **
    Khe cắm M.2_2 (Phím M), kiểu 2242/2260/2280 (hỗ trợ chế độ PCIe 3.0 x4)
    Khe cắm M.2_3 (Phím M), kiểu 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4 & SATA)
    Khe cắm Hyper M.2_1 (Key M) qua thẻ ROG Hyper M.2, loại 2242/2260/2280/22110 (hỗ trợ chế độ PCIe 4.0 x4) ***
    Khe cắm Hyper M.2_2 (Key M) qua thẻ ROG Hyper M.2, loại 2242/2260/2280/22110 (hỗ trợ chế độ PCIe 4.0 x4) ****
    6 x cổng SATA 6Gb / s *****
    * Công nghệ lưu trữ nhanh Intel® hỗ trợ NVMe RAID 0/1/5, SATA RAID 0/1/5/10.
    ** Công nghệ lưu trữ nhanh Intel® hỗ trợ Bộ nhớ Intel® Optane Dòng H trên các khe cắm M.2 gắn với PCH.
    *** Khi lắp thẻ ROG Hyper M.2 trên PCIEX16 (G5) _1, khe cắm Hyper M.2_1 có thể hỗ trợ chế độ PCIe 4.0 x4. Khi lắp thẻ ROG Hyper M.2 trên PCIEX16 (G5) _2, khe Hyper M.2_1 có thể hỗ trợ chế độ PCIe 5.0 x4. Khi thẻ ROG Hyper M.2 được lắp trên các khe cắm PCIEX16 (G4) _3, Hyper M.2_1 và Hyper M.2_2 có thể hỗ trợ chế độ PCIe 4.0 x4.
    **** Khi thẻ ROG Hyper M.2 được lắp trên PCIEX16 (G5) _1 hoặc PCIEX16 (G5) _2, khe cắm Hyper M.2_2 sẽ bị vô hiệu hóa. Khi thẻ ROG Hyper M.2 được lắp trên các khe cắm PCIEX16 (G4) _3, Hyper M.2_1 và Hyper M.2_2 có thể hỗ trợ chế độ PCIe 4.0 x4.
    ***** SATA6G_E12 không thể hỗ trợ RAID 0/1/5/10.
  • Ethernet:1 x Marvell® 10Gb Ethernet ASUS LANGuard
  • Không dây & Bluetooth:
    – Intel® Wi-Fi 6E
    – 2×2 Wi-Fi 6E (802.11 a / b / g / n / ac / ax)
    – Hỗ trợ dải tần 2,4 / 5 / 6GHz *
    – Bluetooth v5.2
    * Quy định của WiFi 6E 6GHz có thể khác nhau giữa các quốc gia và chức năng sẽ sẵn sàng trong Windows 11 trở lên.
  • Âm thanh:
    ROG SupremeFX 7.1 Âm thanh vòm Âm thanh độ nét cao CODEC ALC4082
    – Cảm giác trở kháng cho đầu ra tai nghe phía trước và phía sau
    – Hỗ trợ: Phát hiện giắc cắm, Đa luồng, Kiểm tra lại giắc cắm ở bảng điều khiển phía trước
    – Đầu ra phát lại âm thanh nổi SNR 120 dB chất lượng cao và đầu vào ghi âm 113 dB SNR
    – Hỗ trợ phát lại lên đến 32-Bit / 384 kHz
    Tính năng âm thanh
    – Công nghệ che chắn SupremeFX
    – ESS® SABRE9018Q2C DAC / AMP
    – Giắc cắm âm thanh mạ vàng
    – Cổng ra S / PDIF quang học phía sau
    – Tụ âm thanh cao cấp
  • Cổng I/O mặt sau:
    – 2 x Thunderbolt ™ 4 cổng USB Type-C®
    – 7 x Cổng USB 3.2 Gen 2 (6 x Type-A + 1 x USB Type-C®)
    – 3 x cổng USB 2.0 (3 x Type-A)
    – 1 x HDMI ® cảng
    – 1 x Mô-đun Wi-Fi
    – 1 x Cổng Ethernet Marvell ® AQtion 10Gb
    – 5 x giắc cắm âm thanh mạ vàng
    – 1 x cổng ra quang học S / PDIF
    – 1 x nút BIOS FlashBack ™
    – 1 x nút Xóa CMOS
  • Đầu nối I/O nội bộ:
    – 1 x đầu cắm Quạt CPU 4 chân
    – 1 x đầu cắm Quạt OPT CPU 4 chân
    – 1 x 4 đầu cắm AIO Pump
    – 4 x 4-pin đầu cắm Chassis Fan
    – 1 x W_PUMP + tiêu đề
    – 1 x đầu cắm Nước vào 2 chân
    – 1 x đầu cắm Water Out 2 chân
    – 1 x đầu cắm Dòng nước 3 chân
    – 1 x đầu nối Nguồn chính 24 chân
    – Đầu nối nguồn 2 x 8 chân + 12V
    – 1 x đầu nối Card đồ họa PCIe 6 chân
    – 3 x khe cắm M.2 (Phím M)
    – 6 x cổng SATA 6Gb / s
    – 1 x đầu nối USB 3.2 Gen 2×2 (hỗ trợ USB Type-C®)
    – 2 x (Các) tiêu đề USB 3.2 Thế hệ 1 hỗ trợ thêm 4 cổng USB 3.2 Thế hệ 1
    – 2 x đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0
    – 3 x (Các) tiêu đề Gen 2 có thể định địa chỉ
    – 1 x đầu cắm AURA RGB
    – 1 x nút FlexKey
    – 1 x 12-1 pin Đầu cắm âm thanh mặt trước (AAFP)
    – 1 x nút Thử lại
    – 1 x tiêu đề SPI TPM (14-1pin)
    – 1 x nút Bắt đầu
    – 1 x 10-1 pin Tiêu đề bảng điều khiển hệ thống
    – 1 x đầu cắm cảm biến nhiệt
Danh mục:

Sản phẩm tương tự

Bo Mạch Chủ - Mainboard Asus ROG MAXIMUS Z790 FORMULA

Bo Mạch Chủ – Mainboard Asus ROG MAXIMUS Z790 FORMULA

Thông số kỹ thuật:

Sản phẩm Bo mạch chủ
Tên Hãng ASUS
Model ROG MAXIMUS Z790 FORMULA
CPU hỗ trợ Hỗ trợ cho thế hệ thứ 14, 13 và 12  Intel® Core Socket LGA1700
Chipset Z790
RAM hỗ trợ 4 x DIMM slots, max. 192GB, DDR5 8000+(OC)/7800(OC)/7600(OC)/7400(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600/5400/5200/5000/4800 Non-ECC, Un-buffered Memory*
Dual channel memory architecture
Supports Intel® Extreme Memory Profile (XMP) memory module
ASUS Enhanced Memory Profile II (AEMP II)
Supports DIMM Flex
* Supported memory types, data rate (speed), and number of DRAM modules vary depending on the CPU and memory configuration, for more information please refer to CPU/Memory Support list under the Support tab of product information site or visit https://www.asus.com/support/.
* Non-ECC, un-buffered DDR5 memory supports On-Die ECC function.
Khe cắm mở rộng Intel® Core™ Processors (14th & 13th & 12th Gen)*
2 x PCIe 5.0 x16 slots (supports x16 or x8/x8 modes)**
Intel® Z790 Chipset
1 x PCIe 4.0 x4 slot
* Please check the PCIe bifurcation table on the support site (https://www.asus.com/support/FAQ/1037507/).
** M.2_1 shares bandwidth with PCIEX16(G5)_2. When M.2_1 is enabled, PCIEX16(G5)_2 will be disabled and PCIEX16(G5)_1 will run x8 only.
*** To ensure compatibility of the device installed, please refer to https://www.asus.com/support/ for the list of supported peripherals.
Ổ cứng hỗ trợ
Supports 5 x M.2 slots and 4 x SATA 6Gb/s ports*
Intel® CoreTM Processors (14th & 13th & 12th Gen)
M.2_1 slot (Key M), type 2242/2260/2280/22110  (supports PCIe 5.0 x4 mode)**
M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)
Intel® Z790 Chipset
M.2_3 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)
M.2_4 slot (Key M), type 2280 (supports PCIe 4.0 x4 mode)
M.2_5 slot (Key M), type 2280 (supports PCIe 4.0 x4 mode)
4 x SATA 6Gb/s ports
* Intel® Rapid Storage Technology supports PCIe RAID 0/1/5/10, SATA RAID 0/1/5/10.
** M.2_1 shares bandwidth with PCIEX16(G5)_2. When M.2_1 is enabled, PCIEX16(G5)_2 will be disabled and PCIEX16(G5)_1 will run x8 only.
Cổng kết nối (Internal) Fan and Cooling Related
1 x 4-pin CPU Fan header
1 x 4-pin CPU OPT Fan header
1 x 4-pin AIO Pump header
4 x 4-pin Chassis Fan headers
1 x W_PUMP+ header
1 x 2-pin Water In header
1 x 2-pin Water Out header
1 x 3-pin Water Flow header
Power Related
1 x 24-pin main power connector
2 x 8-pin +12V power connectors
1 x 8-pin PCIe power connector
Storage Related
5 x M.2 slots (Key M)
4 x SATA 6Gb/s ports
USB
1 x USB 20Gbps connector (supports USB Type-C® )
2 x USB 5Gbps headers support 4 additional USB 5Gbps ports
2 x USB 2.0 headers support 4 additional USB 2.0 ports
Miscellaneous
3 x Addressable Gen 2 headers
1 x Alteration PCIe mode switch
1 x Aura RGB header
1 x CPU over voltage jumper
1 x FlexKey button
1 x Front panel audio header (F_AUDIO)
1 x ReTry button
1 x Start button
1 x 10-1 pin system panel header
1 x Thermal sensor header
Cổng kết nối (Back Panel) 2 x Thunderbolt™ 4 USB Type-C® ports
6 x USB 10Gbps ports (5 x Type-A + 1 x USB Type-C®)
4 x USB 5Gbps ports (4 x Type-A)
1 x HDMI™ port
1 x Wi-Fi module
1 x Realtek 5Gb Ethernet port
5 x Gold-plated audio jacks
1 x Optical S/PDIF out port
1 x BIOS FlashBack™ button
1 x Clear CMOS button
Lan 1 x Realtek 5Gb Ethernet
ASUS LANGuard
WIRELESS/BLUETOOTH   Intel® Wi-Fi 7*
2x2 Wi-Fi 7 (802.11be)**
Supports 2.4/5/6GHz frequency band***
Support Wi-Fi 7 320MHz bandwidth, up to 5.76Gbps transfer rate.
Bluetooth® v5.4****
* Compatible with Windows 11 or later.
** Wi-Fi 7 MLO(Multi-link Operation) full functions support will be ready in Windows 11 2024 Platform (Windows 11 24H2) or later.
*** Wi-Fi 6GHz frequency band and bandwidth regulatory may vary between countries.
**** The Bluetooth version may vary, please refer to the Wi-Fi module manufacturer's website for the latest specifications."
Kích cỡ ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

Bo Mạch Chủ – Mainboard Asus ROG MAXIMUS Z790 FORMULA

Liên hệ

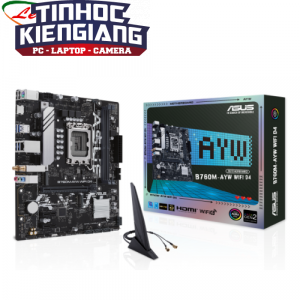

Bo Mạch Chủ - Mainboard Asus B760M-AYW WIFI DDR4

Bo Mạch Chủ – Mainboard Asus B760M-AYW WIFI DDR4

THÔNG SỐ KỸ THUẬT:

Sản phẩm

Bo mạch chủ

Tên Hãng

Asus

Model

B760M-AYW WIFI D4

CPU hỗ trợ

Intel

Chipset

B760

RAM hỗ trợ

2 x DIMM, Max. 64GB, DDR4
5333(OC)/5066(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)

3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 Non-ECC, Un-buffered Memory

Khe cắm mở rộng

Intel® Core™ Processors (14th & 13th & 12th Gen)
1 x PCIe 4.0 x16 slot
Intel® B760 Chipset
2 x PCIe 4.0 x1 slots

Ổ cứng hỗ trợ

Total supports 2 x M.2 slots and 4 x SATA 6Gb/s ports*
Intel® Core™ Processors (14th & 13th & 12th Gen)
M.2_1 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)
Intel® B760 Chipset
M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)
4 x SATA 6Gb/s ports

Cổng kết nối (Internal)

Fan and Cooling related
1 x 4-pin CPU Fan header
1 x 4-pin Chassis Fan header
Power related
1 x 24-pin Main Power connector
1 x 8-pin +12V Power connector
Storage related
2 x M.2 slots (Key M)
4 x SATA 6Gb/s ports
USB
1 x USB 3.2 Gen 1 header supports 2 additional USB 3.2 Gen 1 ports
1 x USB 2.0 header supports 2 additional USB 2.0 ports
Miscellaneous
2 x Addressable Gen 2 headers
1 x Aura RGB header
1 x Clear CMOS header
1 x COM Port header
1 x Front Panel Audio header (AAFP)
1 x S/PDIF Out header
1 x Speaker header
1 x SPI TPM header (14-1pin)
1 x 10-1 pin System Panel header

Cổng kết nối (Back Panel)

4 x USB 3.2 Gen 1 ports (4 x Type-A)
2 x USB 2.0 ports (2 x Type-A)
1 x HDMITM port
1 x Wi-Fi Module
1 x Realtek 2.5Gb Ethernet port
3 x Audio jacks
1 x PS/2 Keyboard/Mouse combo port

LAN / Wireless

Wi-Fi 6
Wi-Fi 6 (802.11 a/b/g/n/ac/ax)
Supports 2.4/5GHz frequency band
Bluetooth® v5.2*

1 x Realtek 2.5Gb Ethernet
ASUS LANGuard

Kích cỡ

mATX Form Factor
9.6 inch x 8.3 inch (24.4cm x 21.1cm)

Bo Mạch Chủ – Mainboard Asus B760M-AYW WIFI DDR4

Liên hệ
Bo Mạch Chủ - Mainboard ASUS PRIME Z790-A WIFI-CSM

Bo Mạch Chủ – Mainboard ASUS PRIME Z790-A WIFI-CSM

MÔ TẢ SẢN PHẨM:

CPU:

  • Intel® LGA 1700 socket, ready for various Intel® Core™ processors
  • Supports Intel® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max Technology 3.0
  • CPU support list available on the ASUS website

Chipset:

  • Intel® Z790 Chipset

Memory:

  • 4 x DIMM slots, max. 192GB, DDR5 memory support
  • Supports a wide range of DDR5 memory speeds and Intel® Extreme Memory Profile (XMP)
  • ASUS Enhanced Memory Profile II (AEMP II)
  • Non-ECC, un-buffered DDR5 memory supports On-Die ECC function

Graphics:

  • 1 x DisplayPort
  • 1 x HDMI™ port
  • Graphics specifications may vary depending on the CPU type

Expansion Slots:

  • Intel® Core™ Processors (Next-Gen & 13th & 12th Gen):
    • 1 x PCIe 5.0 x16 slot
  • Intel® Z790 Chipset:
    • 1 x PCIe 4.0 x16 slot (supports x4 mode)
    • 1 x PCIe 4.0 x4 slot
    • 1 x PCIe 3.0 x16 slot (supports x1 mode)
    • 1 x PCIe 3.0 x1 slot
    • PCIe bifurcation table available on the support site

Storage:

  • Supports 4 x M.2 slots and 4 x SATA 6Gb/s ports
  • Various M.2 slots support PCIe 4.0 x4 mode
  • Intel® Rapid Storage Technology supports PCIe RAID 0/1/5/10, SATA RAID 0/1/5/10

Ethernet:

  • 1 x Intel® 2.5Gb Ethernet
  • TUF LANGuard

Wireless & Bluetooth:

  • Wi-Fi 6E (802.11 a/b/g/n/ac/ax) with 2x2 configuration
  • Supports 2.4/5/6GHz frequency bands
  • Bluetooth® v5.3

USB:

  • Rear USB (Total 8 ports)
    • 1 x USB 20Gbps port (1 x USB Type-C®)
    • 3 x USB 10Gbps ports (2 x Type-A + 1 x USB Type-C®)
    • 4 x USB 5Gbps ports (4 x Type-A)
  • Front USB (Total 7 ports)
    • 1 x USB 20Gbps connector (supports USB Type-C® with up to 30W PD Fast-charge)
    • 1 x USB 5Gbps header supports 2 additional USB 5Gbps ports
    • 2 x USB 2.0 headers support additional 4 USB 2.0 ports

Audio:

  • Realtek S1220A 7.1 Surround Sound High Definition Audio CODEC
  • Impedance sense for front and rear headphone outputs
  • Internal audio amplifier to enhance sound quality for headphones and speakers
  • Supports Jack-detection, Multi-streaming, Front Panel Jack-retasking
  • High-quality 120 dB SNR stereo playback output and 113 dB SNR recording input
  • Supports up to 32-Bit/192 kHz playback

Back Panel I/O Ports:

  • 1 x USB 20Gbps port (1 x USB Type-C®)
  • 3 x USB 10Gbps ports (2 x Type-A + 1 x USB Type-C®)
  • 4 x USB 5Gbps ports (4 x Type-A)
  • 1 x DisplayPort
  • 1 x HDMI™ port
  • 1 x Wi-Fi module
  • 1 x Intel® 2.5Gb Ethernet port
  • 5 x Audio jacks
  • 1 x Optical S/PDIF out port

Internal I/O Connectors:

  • Various connectors for fans, cooling, power, storage, USB, and more

Special Features:

  • ASUS TUF PROTECTION, including DIGI+ VRM, ESD Guards, TUF LANGuard, Overvoltage protection, SafeSlot, and more
  • ASUS Q-Design, with features like M.2 Q-Latch, PCIe Slot Q-Release, Q-Antenna, Q-DIMM, and Q-LED
  • ASUS Thermal Solution, including M.2 heatsinks and VRM heatsink design
  • ASUS EZ DIY, with features like CPU Socket lever protector, ProCool, pre-mounted I/O shield, and SafeDIMM
  • AURA Sync for RGB lighting customization
  • Front Panel USB 20Gbps with PD Fast Charge Support
  • ASUS Exclusive Software, including Armoury Crate, Aura Creator, Fan Xpert 4, and more

BIOS:

  • 192 (128+64) Mb Flash ROM, UEFI AMI BIOS

Manageability:

  • WOL by PME, PXE

Accessories:

  • Cables and connectors
  • ASUS WiFi Q-Antenna
  • TUF GAMING sticker
  • M.2 rubber packages
  • Screw package for M.2 SSD
  • TUF certification card
  • Quick start guide

Operating System:

  • Windows® 11, Windows® 10 64-bit

Form Factor:

  • ATX Form Factor
  • 12 inch x 9.6 inch (30.5 cm x 24.4 cm)

Bo Mạch Chủ – Mainboard ASUS PRIME Z790-A WIFI-CSM

Liên hệ
Bo Mạch Chủ - ASUS TUF GAMING Z790 PLUS WIFI DDR5

Bo Mạch Chủ – ASUS TUF GAMING Z790 PLUS WIFI DDR5

Thông số kỹ thuật:

Sản phẩm Bo mạch chủ
Tên Hãng ASUS
Model Z790 PLUS WIFI DDR5
CPU hỗ trợ Hỗ trợ cho thế hệ thứ 12 và 13 Intel® Core Socket LGA1700
Chipset Z790
RAM hỗ trợ 4 x DIMM, Max. 192GB, DDR5 7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600/ 5400/ 5200/ 5000/ 4800 Non-ECC, Un-buffered Memory*
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
OptiMem II
* Supported memory types, data rate (speed), and number of DRAM modules vary depending on the CPU and memory configuration, for more information please refer to CPU/Memory Support list under the Support tab of product information site or visit https://www.asus.com/support/
4 x DIMM, Max. 128GB, DDR5 7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600/ 5400/ 5200/ 5000/ 4800 Non-ECC, Un-buffered Memory*
Khe cắm mở rộng
Intel® 13th & 12th Gen Processors*
1 x PCIe 5.0 x16 slot
Intel® Z790 Chipset
1 x PCIe 4.0 x16 slot (supports x4 mode)
1 x PCIe 4.0 x4 slot
2 x PCIe 3.0 x1 slots
* Please check the PCIe bifurcation table at the support site (https://www.asus.com/support/FAQ/1037507/).
- To ensure compatibility of the device installed, please refer to https://www.asus.com/support/ for the list of supported peripherals.
Ổ cứng hỗ trợ
Total supports 4 x M.2 slots and 4 x SATA 6Gb/s ports*
Intel® 13th & 12th Gen Processors
M.2_1 slot (Key M), type 2242/2260/2280/22110
- Intel® 13th & 12th Gen processors support PCIe 4.0 x4 mode
Intel® Z790 Chipset
M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)
M.2_3 slot (Key M), type 2242/2260/2280/22110  (supports PCIe 4.0 x4 mode)
M.2_4 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 & SATA modes)
4 x SATA 6Gb/s ports
* Intel® Rapid Storage Technology supports PCIe RAID 0/1/5/10, SATA RAID 0/1/5/10.
Cổng kết nối (Internal) Fan and Cooling related
1 x 4-pin CPU Fan header
1 x 4-pin CPU OPT Fan header
1 x 4-pin AIO Pump header
4 x 4-pin Chassis Fan headers
Power related
1 x 24-pin Main Power connector
2 x 8-pin +12V Power connectors
Storage related
4 x M.2 slots (Key M)
4 x SATA 6Gb/s ports
USB
1 x USB 3.2 Gen 2 connector (supports USB Type-C®)
1 x USB 3.2 Gen 1 header supports 2 additional USB 3.2 Gen 1 ports
2 x USB 2.0 headers support additional 4 USB 2.0 ports
Miscellaneous
3 x Addressable Gen 2 headers
1 x Aura RGB header
1 x Clear CMOS header
1 x COM Port header
1 x Front Panel Audio header (AAFP)
1 x 20-3 pin System Panel header with Chassis intrude function
1 x Thunderbolt™ (USB4®) header
Cổng kết nối (Back Panel) 1 x USB 3.2 Gen 2x2 port (1 x USB Type-C®)
3 x USB 3.2 Gen 2 ports (2 x Type-A + 1 x USB Type-C®)
4 x USB 3.2 Gen 1 ports (4 x Type-A)
1 x DisplayPort
1 x HDMI® port
1 x Wi-Fi Module
1 x Intel® 2.5Gb Ethernet port
5 x Audio jacks
1 x Optical S/PDIF out port
Lan 1 x Intel® 2.5Gb Ethernet
TUF LANGuard
WIRELESS/BLUETOOTH   Wi-Fi 6E
2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax)
Supports 2.4/5/6GHz frequency band
Bluetooth® v5.3
Kích cỡ ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

Bo Mạch Chủ – ASUS TUF GAMING Z790 PLUS WIFI DDR5

Liên hệ

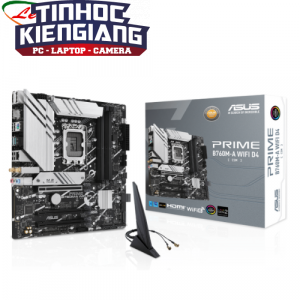

Bo Mạch Chủ - Mainboard ASUS PRIME B760M-A WIFI D4-CSM

Bo Mạch Chủ – Mainboard ASUS PRIME B760M-A WIFI D4-CSM

Thông số kỹ thuật:

CPU
  • Socket Intel® LGA1700 dành cho Bộ xử lý Intel® Core™ thế hệ thứ 13 & Bộ xử lý Intel® Core™, Pentium® Gold và Celeron® thế hệ thứ 12*
  • Hỗ trợ Công nghệ Intel® Turbo Boost 2.0 và Công nghệ Intel® Turbo Boost Max 3.0**

*Tham khảo www.asus.com để biết danh sách hỗ trợ CPU.
** Hỗ trợ Công nghệ Intel® Turbo Boost Max 3.0 tùy thuộc vào loại CPU.
Chipet Intel® B760 Chipset

Bộ nhớ
  • 4 x DIMM, Tối đa. 128GB, DDR4 5333(OC)/5066(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600( OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 Non-ECC, Un-buffered Memory*
  • Kiến trúc bộ nhớ kênh đôi
  • Hỗ trợ cấu hình bộ nhớ cực cao Intel® (XMP)
OptiMem II
* Loại bộ nhớ, tốc độ dữ liệu và số mô-đun DRAM được hỗ trợ sẽ khác nhau tùy thuộc vào CPU và cấu hình bộ nhớ, để biết thêm thông tin, vui lòng tham khảo danh sách hỗ trợ bộ nhớ trên trang web www.asus.com

Đồ họa
  • 1 cổng DisplayPort**
  • 2 cổng HDMI®***
Thông số đồ họa có thể khác nhau giữa các loại CPU. Vui lòng tham khảo trang web www.intel.com để biết thông tin cập nhật.
** Hỗ trợ tối đa 4K@60Hz với cổng DisplayPort 1.4.
*** Hỗ trợ 4K@60Hz với cổng HDMI® 2.1.

Khe mở rộng
Bộ xử lý Intel® thế hệ thứ 13 & 12
  • 1 khe cắm PCIe 4.0 x16
Bộ vi xử lý Intel® B760
  • 1 khe cắm PCIe 4.0 x16 (hỗ trợ x4 chế độ)
  • 1 khe cắm PCIe 4.0 x16 (hỗ trợ x1 chế độ)
Ghi chú: Để đảm bảo tính tương thích của các thiết bị được cài đặt, vui lòng tham khảo https://www.asus.com/support/ để xem danh sách các phụ kiện được hỗ trợ.

Lưu trữ
Tổng cộng hỗ trợ 2 khe cắm M.2 và 4 cổng SATA 6Gb/s*
Bộ xử lý Intel® thế hệ thứ 13 & 12
Khe cắm M.2_1 (Key M), loại 2242/2260/2280 (hỗ trợ PCIe 4.0 x4 chế độ)

Bộ vi xử lý Intel® B760

Khe cắm M.2_2 (Key M), loại 2242/2260/2280 (hỗ trợ PCIe 4.0 x4 chế độ)
4 cổng SATA 6Gb/s
* Công nghệ Lưu trữ Nhanh Intel® hỗ trợ SATA RAID 0/1/5/10.

LAN
1 x Realtek 2.5Gb Ethernet
Wireless & Bluetooth Wi-Fi 6
2x2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax)
Hỗ trợ dải tần số 2.4/5GHz
Bluetooth v5.2
* Phiên bản Bluetooth có thể khác nhau, vui lòng tham khảo trang web của nhà sản xuất mô-đun Wi-Fi để biết thông số kỹ thuật mới nhất.

USB
Cổng USB phía sau (Tổng cộng 6 cổng)
  • 2 x cổng USB 3.2 Gen 2 (2 cổng Type-A)
  • 4 x cổng USB 2.0 (4 cổng Type-A)
Cổng USB phía trước (Tổng cộng 10 cổng)
  • 2 x đầu nối USB 3.2 Gen 1 hỗ trợ 4 cổng USB 3.2 Gen 1 bổ sung
  • 1 x đầu nối USB 3.2 Gen 1 (hỗ trợ USB Type-C®)
  • 2 x đầu nối USB 2.0 hỗ trợ 4 cổng USB 2.0 bổ sung
  • 1 x đầu nối USB 2.0 hỗ trợ 1 cổng USB 2.0 bổ sung

Audio
Realtek 7.1 Surround Sound High Definition Audio CODEC*
- Hỗ trợ: Jack-detection, Multi-streaming, Front Panel Jack-retasking
- Hỗ trợ playback lên đến 24-bit/192kHz
Tính năng âm thanh
- Bảo vệ âm thanh
- Tụ âm thanh cao cấp
- Lớp PCB âm thanh riêng biệt
* Để hỗ trợ đầu ra âm thanh 7.1 Surround Sound, cần có một bộ vỏ có module âm thanh HD ở bên trước.

Cổng I/O mặt sau
  • 2 x cổng USB 3.2 Gen 2 (2 cổng Type-A)
  • 4 x cổng USB 2.0 (4 cổng Type-A)
  • 1 x DisplayPort
  • 2 x cổng HDMI®
  • 1 x mô-đun Wi-Fi
  • 1 x cổng Ethernet Realtek 2.5Gb
  • 3 x jack âm thanh.
  • 1 x Cổng kết hợp bàn phím/chuột PS/2

Đầu nối I/O nội bộ
Quạt và làm mát liên quan
  • 1 x Đầu cắm quạt CPU 4 chân
  • 1 x Đầu cắm quạt CPU OPT 4 chân
  • 2 x Đầu cắm quạt vỏ 4 chân
Liên quan đến điện năng
  • 1 x Đầu nối nguồn chính 24 chân
  • 1 x Đầu nối nguồn +12V 8 chân
Liên quan đến bộ nhớ
  • 2 x Khe M.2 (Chìa khóa M)
  • 4 cổng SATA 6Gb/s
USB
  • 2 x đầu nối USB 3.2 Gen 1 hỗ trợ 4 cổng USB 3.2 Gen 1 bổ sung
  • 1 x đầu nối USB 3.2 Gen 1 (hỗ trợ USB Type-C®)
  • 2 x đầu nối USB 2.0 hỗ trợ 4 cổng USB 2.0 bổ sung
  • 1 x đầu nối USB 2.0 hỗ trợ 1 cổng USB 2.0 bổ sung

Các tính năng khác

  • 3 đầu cắm Addressable Gen 2
  • 1 đầu cắm Aura RGB
  • 1 đầu cắm Clear CMOS
  • 1 đầu cắm cổng COM
  • 1 đầu cắm Audio phía trước (AAFP)
  • 1 đầu cắm LPT
  • 1 đầu cắm S/PDIF Out
  • 1 đầu cắm SPI TPM (14-1 chân)
  • 1 đầu cắm Panel hệ thống 20-3 chân có chức năng phát hiện chen nhập chassis

Tính năng đặc biệt
ASUS 5X PROTECTION III
- DIGI+ VRM
- LANGuard
- Bảo vệ chống tăng quá áp
- SafeSlot Core+
- Lưng I/O bằng thép không gỉ
ASUS Q-Design
- Q-DIMM
- Q-LED Core
- Q-Slot
ASUS Thermal Solution
- Bộ làm mát M.2
- Thiết kế tản nhiệt VRM
ASUS EZ DIY
- ProCool
Aura Sync
- Đầu cắm Aura RGB
- Cổng RGB Addressable Gen 2
Các tính năng của phần mềm
Phần mềm độc quyền ASUS
Armoury Crate
- Aura Creator
- Aura Sync
- Fan Xpert 2+
- Power Saving
AI Suite 3
- Digi+ VRM
- PC Cleaner
ASUS CPU-Z
MyAsus
Norton Deluxe (60 ngày dùng thử miễn phí)
WinRAR
UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode

BIOS

128 Mb Flash ROM, UEFI AMI BIOS

Khả năng quản lý

WOL bởi PME, PXE

Phụ kiện
Dây cáp
  • 2 x cáp SATA 6Gb/s
Các tính năng khác
  • 1 x ăng-ten di chuyển Wi-Fi ASUS
  • 1 x Tấm chắn I/O
  • Gói cao su 1 x M.2
  • 1 x Gói vít cho SSD M.2

Tài liệu

  • 1 x Hướng dẫn sử dụng

Kích thước
  • Yếu tố hình thức mATX
  • 9.6 inch x 9.6 inch ( 24.4 cm x 24.4 cm )

Hệ điều hành

 Windows® 11 64-bit, Windows® 10 64-bit

Bo Mạch Chủ – Mainboard ASUS PRIME B760M-A WIFI D4-CSM

Liên hệ
Mainboard Asus B760M-AYW WIFI DDR5

Mainboard Asus B760M-AYW WIFI DDR5

Sản phẩm

 Bo Mạch Chủ

Tên Hãng

Asus

Model

B760M-AYW WIFI

CPU hỗ trợ

 Intel

Chipset

B760

RAM hỗ trợ

2 x DIMM slots, Max. 96GB, DDR5 8000(OC)/7800(OC)/7600(OC)/7400(OC)/7200(OC)/7000(OC)

6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600/5400/5200/5000/4800 Non-ECC, Un-buffered Memory*
Dual Channel Memory Architecture

Khe cắm mở rộng

Intel® Core™ Processors (14th & 13th & 12th Gen)
1 x PCIe 4.0 x16 slot
Intel® B760 Chipset
2 x PCIe 4.0 x1 slots

Ổ cứng hỗ trợ

Total supports 2 x M.2 slots and 4 x SATA 6Gb/s ports*
Intel® Core™ Processors (14th & 13th & 12th Gen)
M.2_1 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)
Intel® B760 Chipset
M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)
4 x SATA 6Gb/s ports

Cổng kết nối (Internal)

Fan and Cooling related
1 x 4-pin CPU Fan header
2 x 4-pin Chassis Fan headers
Power related
1 x 24-pin Main Power connector
1 x 8-pin +12V Power connector
Storage related
2 x M.2 slots (Key M)
4 x SATA 6Gb/s ports
USB
1 x USB 3.2 Gen 1 (5G) header supports 2 additional USB 3.2 Gen 1 ports
1 x USB 2.0 header supports 2 additional USB 2.0 ports
Miscellaneous
3 x Addressable Gen 2 headers
1 x Clear CMOS header
1 x COM Port header
1 x Front Panel Audio header (AAFP)
1 x S/PDIF Out header
1 x Speaker header
1 x SPI TPM header (14-1pin)
1 x 10-1 pin System Panel header

Cổng kết nối (Back Panel)

4 x USB 3.2 Gen 1 (5G) ports (4 x Type-A)
2 x USB 2.0 ports (2 x Type-A)
1 x HDMITM port
1 x Wi-Fi Module
1 x Realtek 2.5Gb Ethernet port
3 x Audio jacks

LAN / Wireless

1 x Realtek 2.5Gb Ethernet
ASUS LANGuard

Wi-Fi 6
Wi-Fi 6 (802.11 a/b/g/n/ac/ax)
Supports 2.4/5GHz frequency band
Bluetooth® v5.3*

Kích cỡ

mATX Form Factor
9.6 inch x 8.3 inch (24.4cm x 21.1cm)

Mainboard Asus B760M-AYW WIFI DDR5

Liên hệ
Bo Mạch Chủ - Mainboard ASUS Z790 AYW WIFI W DDR5

Bo Mạch Chủ – Mainboard ASUS Z790 AYW WIFI W DDR5

Thông số kỹ thuật:

CPU
  • Intel LGA1700 dành cho bộ xử lý Intel Core thế hệ thứ 14 và 13, bộ xử lý Intel Core thế hệ thứ 12, Pentium Gold và Celeron.
  • Hỗ trợ Công nghệ Intel Turbo Boost 2.0 và Công nghệ Intel Turbo Boost Max 3.0 **

** Hỗ trợ Công nghệ Intel® Turbo Boost Max 3.0 tùy thuộc vào loại CPU.

Chipset

Intel® Z790 Chipset

Bộ nhớ
  • 4 x DIMM, Tối đa 192GB, DDR5 8000+(OC)/ 7800(OC)/ 7600(OC)/ 7400(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600/ 5400/ 5200/ 5000/ 4800 Bộ nhớ không có ECC, không có bộ đệm*
  • Kiến trúc bộ nhớ kênh đôi
  • Hỗ trợ cấu hình bộ nhớ cực cao của Intel® (XMP)
  • OptiMem II
* Các loại bộ nhớ được hỗ trợ, tốc độ dữ liệu (Tốc độ), và số lượng mô-đun DRAM khác nhau tùy thuộc vào cấu hình CPU và bộ nhớ.

Đồ họa tích hợp
  • 1 x cổng HDMI® ***
* Thông số kỹ thuật đồ họa có thể khác nhau giữa các loại CPU. Vui lòng tham khảo www.intel.com để biết mọi thông tin cập nhật. ** Hỗ trợ 4K@60Hz như được chỉ định trong HDMI 2.1.

Khe mở rộng

Bộ xử lý Intel® thế hệ thứ 14 & 13 & 12*

  • 1 x khe cắm PCIe 4.0 x16 (hỗ trợ chế độ x16)

Bộ chip Intel® Z790

  • 2 x khe cắm PCIe 4.0 x16 (hỗ trợ chế độ x4)
  • 2 x khe cắm PCIe 3.0 x1

* Vui lòng kiểm tra bảng phân nhánh PCIe trên trang web hỗ trợ (https://www.asus.com/support/FAQ/1037507/).

- Để đảm bảo khả năng tương thích của thiết bị được cài đặt, vui lòng tham khảo https://www.asus.com/support/ để biết danh sách các thiết bị ngoại vi được hỗ trợ.

Lưu trữ

Tổng cộng hỗ trợ 5 khe cắm x M.2 và 4 x cổng SATA 6Gb / s *

Bộ xử lý Intel® thế hệ thứ 14 & 13 & 12

  • Khe cắm M.2_1 (Phím M), loại 2242/2260/2280/22110 (hỗ trợ chế độ PCIe 4.0 x4)

Bộ chip Intel® Z790

  • Khe cắm M.2_2 (Khóa M), loại 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4)
  • Khe cắm M.2_3 (Khóa M), loại 2242/2260/2280/22110 (hỗ trợ chế độ PCIe 4.0 x4 & SATA)
  • 4 x cổng SATA 6Gb

* Công nghệ lưu trữ nhanh Intel® hỗ trợ PCIe RAID 0/1/5/10, SATA RAID 0/1/5/10.

Ethernet

1 x Intel® 2.5Gb Ethernet
ASUS LANGuard

Wireless & Bluetooth

 Wi-Fi 6 (802.11 a/b/g/n/ac/ax)
Hỗ trợ băng tần 2,4/5GHz
Bluetooth® v5.3*
* Phiên bản Bluetooth có thể khác nhau, vui lòng tham khảo trang web của nhà sản xuất mô-đun Wi-Fi để biết thông số kỹ thuật mới nhất.

USB

USB phía sau: Tổng số 8 cổng

  • 2 x USB 10Gbps ports (1 x Type-A+1 x Type-C®)
  • 2 x USB 5Gbps ports (2 x Type-A)
  • 4 x USB 2.0 ports (4 x Type-A)

USB phía trước: Tổng số 9 cổng

  • 1 x đầu nối USB 10Gbps (hỗ trợ USB Type-C®)
  • 2 x đầu cắm USB 5Gbps hỗ trợ thêm 4 cổng USB 5Gbps
  • 2 x đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0

* Cổng USB_E1, cổng USB_E2 và cổng USB_E6 chia sẻ băng thông.
* Cổng USB_E3, cổng USB_E4, cổng USB_E7 và cổng USB_E8 chia sẻ băng thông.

Audio

 Âm thanh vòm Realtek 7.1 CODEC âm thanh độ nét cao*
- Hỗ trợ: Phát hiện giắc cắm, Đa luồng, Phân công lại giắc cắm ở mặt trước
- Hỗ trợ phát lại lên tới 24-Bit/192 kHz"
Tính năng âm thanh
- Che chắn âm thanh
- Tụ âm thanh cao cấp
- Lớp PCB âm thanh chuyên dụng
* Cần có khung có mô-đun âm thanh HD ở bảng mặt trước để hỗ trợ đầu ra âm thanh Âm thanh vòm 7.1.

Cổng I / O mặt sau
  • 2 x cổng USB 10Gbps (1 x Type-A+1 x Type-C®)
  • 2 x cổng USB 5Gbps (2 x Loại A)
  • 4 x cổng USB 2.0 (4 x Loại A)
  • 1 cổng HDMI™
  • 1 x Mô-đun Wi-Fi
  • 1 x Cổng Ethernet Realtek 2.5Gb
  • 3 x giắc cắm âm thanh
  • 1 x nút BIOS FlashBack™

Đầu nối I / O Intrernal

Liên quan đến Quạt và Làm mát

  • 1 x Đầu cắm quạt CPU 4 chân
  • 1 x Đầu cắm quạt CPU OPT 4 chân
  • 1 x Đầu cắm bơm AIO 4 chân
  • Đầu cắm quạt khung gầm 3 x 4 chân

Liên quan đến nguồn

  • 1 x đầu nối nguồn chính 24 chân
  • 1 x đầu nối nguồn 8 chân +12V
  • 1 x đầu nối nguồn 4 chân +12V

Liên quan đến lưu trữ

  • 3 x M.2 slots (Key M)
  • 4 x SATA 6Gb/s ports

USB

  • 1 x đầu nối USB 10Gbps (hỗ trợ USB Type-C®)
  • 2 x đầu cắm USB 5Gbps hỗ trợ thêm 4 cổng USB 5Gbps
  • 2 x đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0

Các điều khoản khác

  • 3 x Tiêu đề thế hệ 2 có thể định địa chỉ
  • 1 x Tiêu đề CMOS rõ ràng
  • 1 x tiêu đề cổng COM
  • 1 x Đầu cắm âm thanh bảng mặt trước (F_AUDIO)
  • 1 x đầu ra S/PDIF
  • 1 x tiêu đề SPI TPM (14-1pin)
  • 1 x 20-5pin Tiêu đề bảng điều khiển hệ thống
  • 1 x Đầu cắm Thunderbolt™ (USB4®)

Các tính năng đặc biệt

 BẢO VỆ ASUS 5X III
  • DIGI+ VRM (- Thiết kế nguồn kỹ thuật số với DrMOS)
  • LANGuard
  • Bảo vệ quá áp
  • Lõi SafeSlot+
  • Mặt sau I/O bằng thép không gỉ
ASUS Q-Thiết kế
  • M.2 Q-Chốt
  • Q-DIMM
  • Khe cắm Q
  • Lõi Q-LED
Giải pháp tản nhiệt của ASUS
  • Tản nhiệt M.2
  • Thiết kế tản nhiệt VRM
ASUS EZ DIY
  • Nút BIOS FlashBack™
  • ProCool
  • Tấm chắn I/O được gắn sẵn
Aura sync
  • Addressable Gen 2 headers

Các tính năng phần mềm

 Phần mềm độc quyền của ASUS
Armoury Crate
  • Đồng bộ hào quang
  • Fan Xpert 4 (với AI Cooling II)
  • Tiết kiệm năng lượng
  • Khử tiếng ồn AI hai chiều
AI Suite 3
  • TurboV EVO
  • PC Cleaner
  • DIGI+VRM
ASUS CPU-Z
  • Norton 360 Deluxe (Dùng thử miễn phí 60 ngày)
  • WinRAR (Dùng thử miễn phí 40 ngày)
  • MyASUS
UEFI BIOS
ASUS EZ tự làm
  • ASUS CrashFree BIOS 3
  • ASUS EZ Flash 3
  • Chế độ ASUS UEFI BIOS EZ

BIOS

192 (128+64) Mb Flash ROM, UEFI AMI BIOS

Manageability
WOL by PME, PXE

Phụ kiện đi kèm

 Cáp
2 x cáp SATA 6Gb/s
Miscellaneous
1 x Ăng-ten di chuyển Wi-Fi của ASUS
2 x gói cao su M.2
2 x Gói vít cho SSD M.2
Tài liệu
1 x Hướng dẫn bắt đầu nhanh
Hệ điều hành Windows® 11, Windows® 10 64-bit

Yếu tố hình thức

 Hệ số hình thức ATX
12 inch x 9,6 inch (30,5 cm x 24,4 cm)

Bo Mạch Chủ – Mainboard ASUS Z790 AYW WIFI W DDR5

Liên hệ
Bo Mạch Chủ - Mainboard ASUS PROART Z790-CREATOR WIFI DDR5

Bo Mạch Chủ – Mainboard ASUS PROART Z790-CREATOR WIFI DDR5

MÔ TẢ SẢN PHẨM:

CPU:

  • Intel® LGA 1700 socket, ready for various Intel® Core™ processors
  • Supports Intel® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max Technology 3.0
  • CPU support list available on the ASUS website

Chipset:

  • Intel® Z790 Chipset

Memory:

  • 4 x DIMM slots, max. 192GB, DDR5 memory support
  • Supports a wide range of DDR5 memory speeds and Intel® Extreme Memory Profile (XMP)
  • ASUS Enhanced Memory Profile II (AEMP II)
  • Non-ECC, un-buffered DDR5 memory supports On-Die ECC function

Graphics:

  • 1 x DisplayPort
  • 1 x HDMI™ port
  • Graphics specifications may vary depending on the CPU type

Expansion Slots:

  • Intel® Core™ Processors (Next-Gen & 13th & 12th Gen):
    • 1 x PCIe 5.0 x16 slot
  • Intel® Z790 Chipset:
    • 1 x PCIe 4.0 x16 slot (supports x4 mode)
    • 1 x PCIe 4.0 x4 slot
    • 1 x PCIe 3.0 x16 slot (supports x1 mode)
    • 1 x PCIe 3.0 x1 slot
    • PCIe bifurcation table available on the support site

Storage:

  • Supports 4 x M.2 slots and 4 x SATA 6Gb/s ports
  • Various M.2 slots support PCIe 4.0 x4 mode
  • Intel® Rapid Storage Technology supports PCIe RAID 0/1/5/10, SATA RAID 0/1/5/10

Ethernet:

  • 1 x Intel® 2.5Gb Ethernet
  • TUF LANGuard

Wireless & Bluetooth:

  • Wi-Fi 6E (802.11 a/b/g/n/ac/ax) with 2x2 configuration
  • Supports 2.4/5/6GHz frequency bands
  • Bluetooth® v5.3

USB:

  • Rear USB (Total 8 ports)
    • 1 x USB 20Gbps port (1 x USB Type-C®)
    • 3 x USB 10Gbps ports (2 x Type-A + 1 x USB Type-C®)
    • 4 x USB 5Gbps ports (4 x Type-A)
  • Front USB (Total 7 ports)
    • 1 x USB 20Gbps connector (supports USB Type-C® with up to 30W PD Fast-charge)
    • 1 x USB 5Gbps header supports 2 additional USB 5Gbps ports
    • 2 x USB 2.0 headers support additional 4 USB 2.0 ports

Audio:

  • Realtek S1220A 7.1 Surround Sound High Definition Audio CODEC
  • Impedance sense for front and rear headphone outputs
  • Internal audio amplifier to enhance sound quality for headphones and speakers
  • Supports Jack-detection, Multi-streaming, Front Panel Jack-retasking
  • High-quality 120 dB SNR stereo playback output and 113 dB SNR recording input
  • Supports up to 32-Bit/192 kHz playback

Back Panel I/O Ports:

  • 1 x USB 20Gbps port (1 x USB Type-C®)
  • 3 x USB 10Gbps ports (2 x Type-A + 1 x USB Type-C®)
  • 4 x USB 5Gbps ports (4 x Type-A)
  • 1 x DisplayPort
  • 1 x HDMI™ port
  • 1 x Wi-Fi module
  • 1 x Intel® 2.5Gb Ethernet port
  • 5 x Audio jacks
  • 1 x Optical S/PDIF out port

Internal I/O Connectors:

  • Various connectors for fans, cooling, power, storage, USB, and more

Special Features:

  • ASUS TUF PROTECTION, including DIGI+ VRM, ESD Guards, TUF LANGuard, Overvoltage protection, SafeSlot, and more
  • ASUS Q-Design, with features like M.2 Q-Latch, PCIe Slot Q-Release, Q-Antenna, Q-DIMM, and Q-LED
  • ASUS Thermal Solution, including M.2 heatsinks and VRM heatsink design
  • ASUS EZ DIY, with features like CPU Socket lever protector, ProCool, pre-mounted I/O shield, and SafeDIMM
  • AURA Sync for RGB lighting customization
  • Front Panel USB 20Gbps with PD Fast Charge Support
  • ASUS Exclusive Software, including Armoury Crate, Aura Creator, Fan Xpert 4, and more

BIOS:

  • 192 (128+64) Mb Flash ROM, UEFI AMI BIOS

Manageability:

  • WOL by PME, PXE

Accessories:

  • Cables and connectors
  • ASUS WiFi Q-Antenna
  • TUF GAMING sticker
  • M.2 rubber packages
  • Screw package for M.2 SSD
  • TUF certification card
  • Quick start guide

Operating System:

  • Windows® 11, Windows® 10 64-bit

Form Factor:

  • ATX Form Factor
  • 12 inch x 9.6 inch (30.5 cm x 24.4 cm)

Bo Mạch Chủ – Mainboard ASUS PROART Z790-CREATOR WIFI DDR5

Liên hệ
