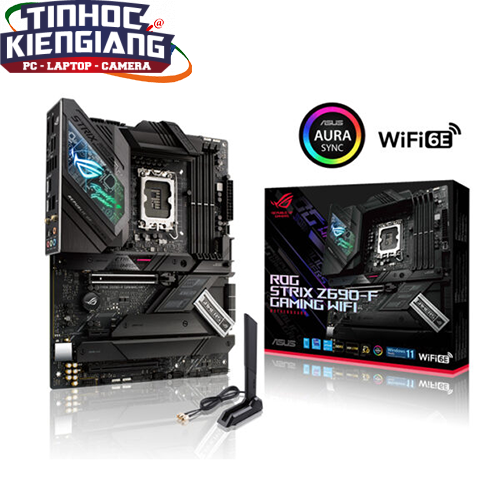

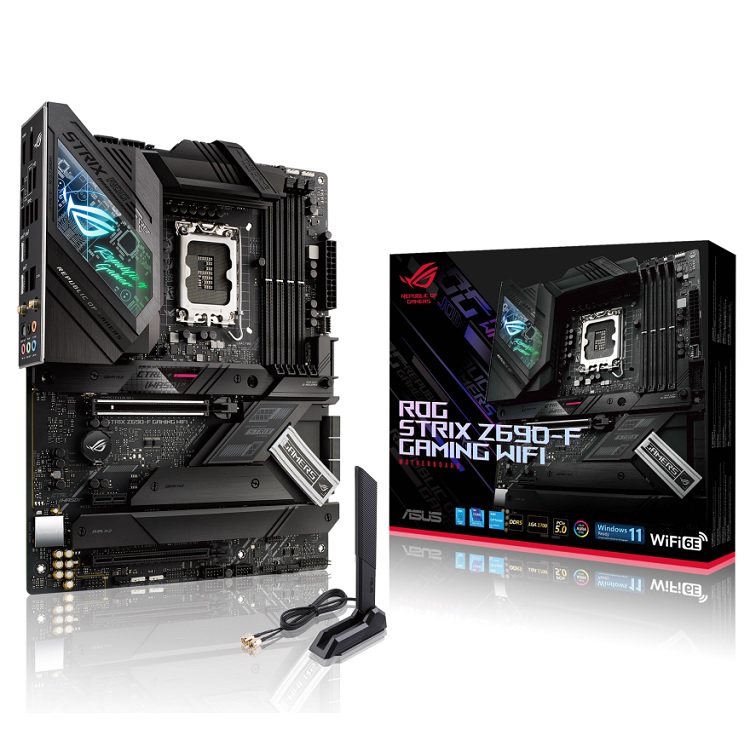

Mainboard ASUS ROG STRIX Z690-F GAMING WIFi

Liên hệ

  • Thương hiệu: ASUS
  • Bảo hành: 36 tháng
  • Tình trạng: Mới 100%
  • Kích thước: ATX 30.5cm x 24.4cm
  • CPU hỗ trợ:
    – Intel® Socket LGA1700 cho Bộ xử lý Intel® Core ™, Pentium® Gold và Celeron® thế hệ thứ 12
    – Hỗ trợ Công nghệ Intel® Turbo Boost 2.0 và Công nghệ Intel® Turbo Boost Max 3.0 **
    ** Hỗ trợ Công nghệ Intel® Turbo Boost Max 3.0 tùy thuộc vào loại CPU.
  • Chipset: Z690
  • Model: ROG STRIX Z690-F GAMING WIFi
  • RAM hỗ trợ:
    – 4 x DIMM, Tối đa 128GB, DDR5 6400 (OC) / 6200 (OC) / 6000 (OC) / 5800 (OC) / 5600 (OC) / 5400 (OC) / 5200 (OC) / 5000 (OC) / 4800 Non-ECC, Un- bộ nhớ đệm *
    – Kiến trúc bộ nhớ kênh đôi
    – Hỗ trợ cấu hình bộ nhớ cao cấp Intel® (XMP)
    – OptiMem II
  • Khe mở rộng:
    Bộ xử lý Intel® thế hệ thứ 12 *
    1 x khe cắm PCIe 5.0 x16
    – Hỗ trợ Intel® thứ 12 chế độ PCIe 5.0 x16
    Bộ chip Intel® Z690
    1 x khe cắm PCIe 3.0 x16 (hỗ trợ chế độ x4 hoặc chế độ x4 / x4)
    1 x khe cắm PCIe 3.0 x1
    * Vui lòng kiểm tra bảng phân đôi PCIe trong trang web hỗ trợ.
  • Lưu trữ:
    Bộ xử lý thế hệ thứ 12 của Intel® *
    Khe cắm M.2_1 (Phím M), loại 2242/2260/2280/22110 (hỗ trợ chế độ PCIe 4.0 x4)
    Bộ chip Intel® Z690 **
    Khe cắm M.2_2 (Phím M), kiểu 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4)
    Khe cắm M.2_3 (Phím M), loại 2242/2260/2280/22110 (hỗ trợ chế độ PCIe 4.0 x4)
    Khe cắm M.2_4 (Phím M), kiểu 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4 & SATA) ***
    6 x cổng SATA 6Gb / s ****
    * Công nghệ lưu trữ nhanh Intel® hỗ trợ NVMe RAID 0/1/5, SATA RAID 0/1/5/10.
    ** Công nghệ Lưu trữ Nhanh Intel® hỗ trợ Bộ nhớ Intel® Optane Dòng H trên các khe cắm M.2 gắn với PCH.
    *** Khi M.2_4 đang hoạt động trong thiết bị SATA, SATA6G_2 sẽ bị vô hiệu hóa.
    **** Cấu hình RAID và ổ đĩa khởi động không được hỗ trợ trên các cổng SATA6G_E1-2
  • Ethernet: 1 x Intel® 2.5Gb Ethernet
  • Không dây & Bluetooth:
    2×2 Tri-Band Intel Wi-Fi a/b/g/n/ac/ax/az + BT5.2
    Wi-Fi 6E
    2×2 Wi-Fi 6E (802.11 a / b / g / n / ac / ax)
    Hỗ trợ dải tần 2,4 / 5 / 6GHz *
    Đã sẵn sàng cho phần cứng Bluetooth v5.2 **
    * Quy định của WiFi 6E 6GHz có thể khác nhau giữa các quốc gia và chức năng sẽ sẵn sàng trong Windows 11 trở lên.
    ** Chức năng Bluetooth v5.2 sẽ sẵn sàng trong Windows 11 trở lên.
  • Âm thanh:
    ROG SupremeFX 7.1 Âm thanh vòm Âm thanh độ nét cao CODEC ALC4080
    – Cảm giác trở kháng cho đầu ra tai nghe phía trước và phía sau
    – Hỗ trợ: Phát hiện giắc cắm, Đa luồng, Kiểm tra lại giắc cắm ở bảng điều khiển phía trước
    – Đầu ra phát lại âm thanh nổi SNR 120 dB chất lượng cao và đầu vào ghi âm 113 dB SNR
    – Hỗ trợ phát lại lên đến 32-Bit / 384 kHz ”
    Tính năng âm thanh
    – Công nghệ che chắn SupremeFX
    – ALC4080 + Savitech SV3H712 AMP
    – Giắc cắm âm thanh mạ vàng
    – Cổng ra S / PDIF quang học phía sau
    – Tụ âm thanh cao cấp
    – Bìa âm thanh
  • Cổng I/O nội bộ:
    – 1 x USB 3.2 Gen 2×2 port (1 x USB Type-C)
    – 3 x USB 3.2 Gen 2 ports (2 x Type-A, 1 x USB Type-C )
    – 4 x USB 3.2 Gen 1 ports (4 x Type-A)
    – 2 x USB 2.0 ports (2 x Type-A)
    – 1 x HDMI port
    – 1 x DisplayPort
    – 1 x Wi-Fi Module
    – 1 x Intel I225-V 2.5Gb Ethernet
    – 5 x Gold-plated audio jacks
    – 1 x Optical S/PDIF out port
    – 1 x BIOS FlashBack button
    – 1 x Clear CMOS button
  • Đầu nối I/O nội bộ:
    1 x 4-pin CPU Fan header
    1 x 4-pin CPU OPT Fan header
    1 x 4-pin AIO Pump header
    5 x 4-pin Chassis Fan headers
    1 x 24-pin Main Power connector
    2 x 8-pin +12V Power connector
    Storage related
    4 x M.2 slots (Key M)
    6 x SATA 6Gb/s ports
    1 x USB 3.2 Gen 2×2 connector (supports USB Type-C®)
    1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports
    2 x USB 2.0 headers support additional 4 USB 2.0 ports
    3 x Addressable Gen 2 headers
    1 x AURA RGB header
    1 x BMC header
    1 x CPU Over Voltage jumper
    1 x Front Panel Audio header (AAFP)
    1 x SPI TPM header (14-1pin)
    1 x 20-3 pin System Panel header with Chassis intrude function
    1 x Thermal Sensor header
    1 x Thunderbolt header
