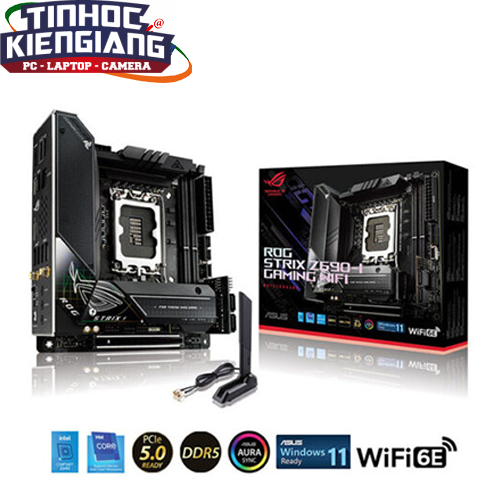

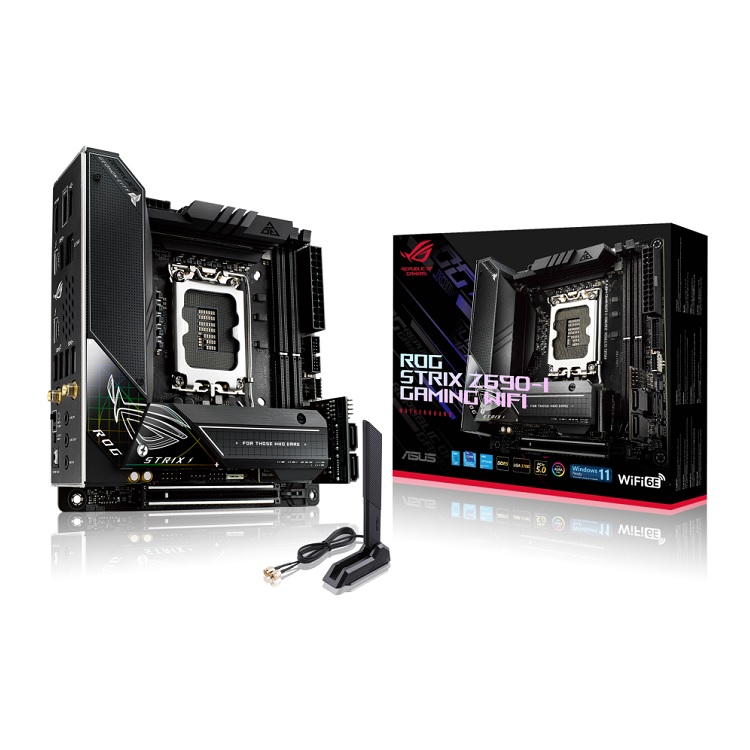

Mainboard ASUS ROG STRIX Z690-I GAMING WIFi

Liên hệ

  • Thương hiệu: ASUS
  • Bảo hành: 36 tháng
  • Tình trạng: Mới 100%
  • Kích thước: Mini ITX 17cm x 17cm
  • CPU hỗ trợ:
    – Intel® Socket LGA1700 cho Bộ xử lý Intel® Core ™, Pentium® Gold và Celeron® thế hệ thứ 12
  • Chipset: Z690
  • Model: ROG STRIX Z690-I GAMING WIFi
  • Khe mở rộng:
    Bộ xử lý Intel® thế hệ thứ 12 *
    – 1 x khe cắm PCIe 5.0 x16 ***
  • Lưu trữ:
    Hỗ trợ 2 khe cắm x M.2 và 4 x cổng SATA 6Gb / s
    Total hỗ trợ 2 khe cắm x M.2 và 4 x cổng SATA 6Gb / s *
    Bộ xử lý thế hệ thứ 12 của Intel®
    Khe cắm M.2_1 (Phím M), loại 2242/2260/2280
    – Bộ xử lý Intel® thế hệ thứ 12 hỗ trợ chế độ PCIe 4.0 x4.
    Bộ chip Intel® Z690 **
    Khe cắm M.2_2 (Phím M), kiểu 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4 & SATA)
    4 x cổng SATA 6Gb / s ***
    * Công nghệ lưu trữ nhanh Intel® hỗ trợ NVMe RAID 0/1/5, SATA RAID 0/1/5/10.
    *** Lắp đặt thẻ ROG Strix Front panel SATA để hỗ trợ 4 cổng SATA 6Gb / s
  • Ethernet: 1 x Intel® 2.5Gb Ethernet
  • Không dây & Bluetooth:
    – Intel® Wi-Fi 6E
    – “Wi-Fi 6E
    – 2×2 Wi-Fi 6E (802.11 a / b / g / n / ac / ax)
    – Hỗ trợ dải tần 2,4 / 5 / 6GHz *
    – Bluetooth v5.2
    * Quy định của WiFi 6E 6GHz có thể khác nhau giữa các quốc gia và chức năng sẽ sẵn sàng trong Windows 11 trở lên. “
  • Âm thanh:
    “ROG SupremeFX 7.1 Âm thanh vòm Âm thanh độ nét cao CODEC ALC4080
    – Cảm giác trở kháng cho đầu ra tai nghe phía trước và phía sau
    – Hỗ trợ: Phát hiện giắc cắm, Đa luồng, Kiểm tra lại giắc cắm ở bảng điều khiển phía trước
    – Đầu ra phát lại âm thanh nổi SNR 120 dB chất lượng cao và đầu vào ghi âm 113 dB SNR
    – Hỗ trợ phát lại lên đến 32-Bit / 384 kHz ”
    Tính năng âm thanh
    – Công nghệ che chắn SupremeFX
    – Savitech SV3H712 AMP
    – Giắc cắm âm thanh được chiếu sáng bằng đèn LED
    – Cổng ra S / PDIF quang học phía sau
    – Tụ âm thanh cao cấp
    ** Cần có khung với mô-đun âm thanh HD ở bảng điều khiển phía trước để hỗ trợ đầu ra âm thanh Âm thanh vòm 7.1.
  • Cổng I/O mặt sau:
    – 2 x Thunderbolt ™ 4 cổng USB Type-C®
    – 2 x Cổng USB 3.2 Gen 2 (2 x Loại-A)
    – 3 x Cổng USB 3.2 Gen 1 (3 x Loại-A)
    – 2 x cổng USB 2.0 (2 x Loại A)
    – 1 x cổng HDMI®
    – 1 x Mô-đun Wi-Fi
    – 1 x cổng Ethernet Intel® 2.5Gb
    – Giắc cắm âm thanh được chiếu sáng bằng đèn LED
    – 1 x cổng ra quang học S / PDIF
    – 1 x nút BIOS FlashBack ™
    – 1 x nút Xóa CMOS
  • Đầu nối I/O nội bộ:
    – 1 x đầu cắm Quạt CPU 4 chân
    – 1 x 4 đầu cắm AIO Pump
    – 1 x đầu cắm Quạt khung gầm 4 chân
    – 1 x đầu nối Nguồn chính 24 chân
    – 1 x đầu nối nguồn 8 chân + 12V
    – 2 x khe cắm M.2 (Phím M)
    – 4 x cổng SATA 6Gb / s
    – 1 x đầu nối USB 3.2 Gen 2×2 ((các) hỗ trợ USB Type-C®)
    – 1 x (Các) tiêu đề USB 3.2 Thế hệ 1 hỗ trợ thêm 2 cổng USB 3.2 Thế hệ 1
    – 1 x (các) đầu cắm USB 2.0 hỗ trợ thêm 2 cổng USB 2.0
    – 1 x (Các) tiêu đề Gen 2 có thể định địa chỉ
    – 1 x đầu cắm AURA RGB
    – Tiêu đề POWER_BTN 1 x 2 pin
    – 2 x đầu nối USB Type-C® để cài đặt thẻ ROG Strix Mặt trước SATA *
    * Lắp đặt thẻ ROG Strix Mặt trước SATA để hỗ trợ 4 x cổng SATA 6Gb / s, 1 x đầu cắm Gen 2 có thể định địa chỉ, 1 x đầu cắm Bảng điều khiển phía trước và 1 x đầu cắm Loa.
Danh mục:

Sản phẩm tương tự

Bo Mạch Chủ - Mainboard ASUS ROG STRIX Z790-H GAMING WIFI

Bo Mạch Chủ – Mainboard ASUS ROG STRIX Z790-H GAMING WIFI

Thông số kỹ thuật:

Loại Ram

DDR5
Chipset

Intel Z790 Chipset
Socket

LGA 1700
Khe Ram

4 khe cắm Ram
Dung lượng Ram hỗ trợ tối đa

192 GB
Tốc độ Bus

7800+(OC)/7600(OC)/7400(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/ 6200(OC)/6000(OC)/5800(OC)/5600/5400/5200/5000/4800 Non-ECC, Un-buffered Memory
Cổng xuất hình

1 x DisplayPort, 1 x HDMI
Wifi

Wi-Fi 6E, 2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax)
Bluetooth

5.3
Kết nối mạng LAN

1 x Intel 2.5Gb Ethernet, ASUS LANGuard
Khe cắm

4 x M.2, 4 x SATA 6Gb/s
Giao Tiếp VGA

1 x PCIe 5.0 x16, 1 x PCIe 4.0 x16, 1 x PCIe 3.0 x1
Số cổng USB

1 x USB 3.2 Gen 2x2 Type-C, 3 x USB 3.2 Gen (2 x Type-A + 1 x Type-C), 4 x USB 3.2 Gen 1 (4 x Type-A), 2 x USB 2.0 (2 x Type-A)
Hệ điều hành hỗ trợ

Windows 11, Windows 10 64-bit
Kích thước

30.5 mm x 24.4 mm, ATX
Bảo hành

36 tháng

Bo Mạch Chủ – Mainboard ASUS ROG STRIX Z790-H GAMING WIFI

Liên hệ
Mainboard ASUS PRIME B760M-A D5

Mainboard ASUS PRIME B760M-A D5

PRIME B760M-A

CPU

Intel® Socket LGA1700 for 13th Gen Intel® Core™ & 12th Gen Intel® Core™, Pentium® Gold and Celeron® Processors*
Supports Intel® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max Technology 3.0**
*Refer to www.asus.com for CPU support list.
** Intel® Turbo Boost Max Technology 3.0 support depends on the CPU types.

Chipset

Intel® B760 Chipset

Memory

4 x DIMM slots, Max. 128GB, DDR5 7200+(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600/ 5400/5200/5000/4800MHz Non-ECC, Un-buffered Memory*
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
OptiMem II
* Supported memory types, data rate (speed), and number of DRAM modules vary depending on the CPU and memory configuration, for more information please refer to CPU/Memory Support list under the Support tab of product information site or visit https://www.asus.com/support/
* Non-ECC, un-buffered DDR5 memory supports On-Die ECC function.

Graphics

1 x DisplayPort**
2 x HDMITM ports***
* Graphics specifications may vary between CPU types. Please refer to www.intel.com for any updates.
** Supports max. 4K@60Hz as specified in DisplayPort 1.4.
*** Supports 4K@60Hz as specified in HDMITM 2.1.

Expansion Slots

Intel® 13th & 12th Gen Processors
1 x PCIe 4.0 x16 slot
Intel® B760 Chipset
1 x PCIe 4.0 x16 slot (supports x4 mode)
1 x PCIe 4.0 x16 slot (supports x1 mode)
Note: To ensure compatibility of the device installed, please refer to https://www.asus.com/support/ for the list of supported peripherals.

Storage

Total supports 2 x M.2 slots and 4x SATA 6Gb/s ports*
Intel® 13th & 12th Gen Processors
M.2_1 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)
Intel® B760 Chipset
M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)
4 x SATA 6Gb/s ports
* Intel® Rapid Storage Technology supports SATA RAID 0/1/5/10.

Ethernet

1 x Realtek 2.5Gb Ethernet

USB

Rear USB (Total 6 ports)
2 x USB 3.2 Gen 2 ports (2 x Type-A )
4 x USB 2.0 ports (4 x Type-A)
Front USB (Total 10 ports)
2 x USB 3.2 Gen 1 headers support 4 additional USB 3.2 Gen 1 ports
1 x USB 3.2 Gen 1 connector (supports USB Type-C®)
2 x USB 2.0 headers support 4 additional USB 2.0 ports
1 x USB 2.0 header supports 1 additional USB 2.0 port

Audio

Realtek 7.1 Surround Sound High Definition Audio CODEC*
- Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
- Supports up to 24-Bit/192 kHz playback
Audio Features
- Audio Shielding
- Premium audio capacitors
- Dedicated audio PCB layers
* A chassis with an HD audio module in the front panel is required to support 7.1 Surround Sound audio output.

Back Panel I/O Ports

2 x USB 3.2 Gen 2 ports (2 x Type-A )
4 x USB 2.0 ports (4 x Type-A)
1 x DisplayPort
2 x HDMITM ports
1 x Wi-Fi Module
1 x Realtek 2.5Gb Ethernet port
3 x Audio jacks
1 x PS/2 Keyboard/Mouse combo port

Internal I/O Connectors

Fan and Cooling related
1 x 4-pin CPU Fan header
1 x 4-pin CPU OPT Fan header
2 x 4-pin Chassis Fan headers
Power related
1 x 24-pin Main Power connector
1 x 8-pin +12V Power connector
Storage related
2 x M.2 slots (Key M)
4 x SATA 6Gb/s ports
USB
2 x USB 3.2 Gen 1 headers support 4 additional USB 3.2 Gen 1 ports
1 x USB 3.2 Gen 1 connector (supports USB Type-C®)
2 x USB 2.0 headers support 4 additional USB 2.0 ports
1 x USB 2.0 header supports 1 additional USB 2.0 port
Miscellaneous
3 x Addressable Gen 2 headers
1 x Aura RGB header
1 x Clear CMOS header
1 x COM Port header
1 x Front Panel Audio header (AAFP)
1 x LPT header
1 x S/PDIF Out header
1 x SPI TPM header (14-1pin)
1 x 20-3 pin System Panel header with Chassis intrude function

Special Features

ASUS 5X PROTECTION III
- DIGI+ VRM
- LANGuard
- Overvoltage Protection
- SafeSlot Core+
- Stainless-Steel Back I/O
ASUS Q-Design
- Q-DIMM
- Q-LED Core
- Q-Slot
ASUS Thermal Solution
- M.2 heatsink
- VRM heatsink design
ASUS EZ DIY
- ProCool
Aura Sync
- Aura RGB header
- Addressable Gen 2 headers

Software Features

ASUS Exclusive Software
Armoury Crate
- Aura Creator
- Aura Sync
- Fan Xpert 2+
- Power Saving
AI Suite 3
- Digi+ VRM
- PC Cleaner
ASUS CPU-Z
Norton Deluxe (60 Days Free Trial)
WinRAR
UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode

BIOS

128 Mb Flash ROM, UEFI AMI BIOS

Manageability

WOL by PME, PXE

Accessories

Cables
2 x SATA 6Gb/s cables
Miscellaneous
1 x I/O Shield
1 x M.2 Rubber Package
1 x Screw package for M.2 SSD
Documentation
1 x User guide

Operating System

Windows® 11, Windows® 10 64-bit

Form Factor

mATX Form Factor
9.6 inch x 9.6 inch ( 24.4 cm x 24.4 cm )

Mainboard ASUS PRIME B760M-A D5

Liên hệ
Bo Mạch Chủ - Mainboard ASUS TUF Gaming Z790-BTF WIFI

Bo Mạch Chủ – Mainboard ASUS TUF Gaming Z790-BTF WIFI

Thông số kỹ thuật:

CPU
  • IỔ cắm Intel® LGA1700 dành cho bộ xử lý Intel® Core™ thế hệ thứ 14 & 13, bộ xử lý Intel® Core™ thế hệ thứ 12, Pentium® Gold và Celeron®*
    Hỗ trợ Công nghệ Intel® Turbo Boost 2.0 và Intel® Turbo Boost Max Technology 3.0**
    * Tham khảo www.asus.com để biết danh sách hỗ trợ CPU.
    ** Hỗ trợ Intel ® Turbo Boost Max Technology 3.0 tùy thuộc vào loại CPU.

Chipset

Intel® Z790 Chipset

Bộ nhớ
  • 4 x khe DIMM, Tối đa. 192GB, DDR5 7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600/ 5400/ 5200/ 5000 / 4800 Bộ nhớ không ECC, không đệm*
  • Kiến trúc bộ nhớ kênh đôi
  • hỗ trợ mô-đun bộ nhớ Intel ® Extreme Memory Profile (XMP)
  • ASUS Enhance Memory Profile II (AEMP II)
* Các loại bộ nhớ, tốc độ (tốc độ) dữ liệu và số lượng DRAM được hỗ trợ mô-đun khác nhau tùy thuộc vào cấu hình CPU và bộ nhớ, để biết thêm thông tin, vui lòng tham khảo danh sách Hỗ trợ CPU/Bộ nhớ trong tab Hỗ trợ của trang thông tin sản phẩm hoặc truy cập https://www.asus.com/support/

Đồ họa tích hợp
  • 1 x DisplayPort**
  • 1 x HDMI™cổng***

* Thông số kỹ thuật đồ họa có thể khác nhau giữa các loại CPU. Vui lòng tham khảo www.intel.com để biết mọi thông tin cập nhật.
** Hỗ trợ tối đa. 4K@60Hz như được chỉ định trong DisplayPort 1.4.
*** Hỗ trợ 4K@60Hz như được chỉ định trong HDMI 2.1.
**** Hỗ trợ độ phân giải VGA tùy thuộc vào độ phân giải của bộ xử lý hoặc card đồ họa.

Khe mở rộng

 Bộ xử lý Intel ® Core™ (thế hệ 14 & 13 & 12)*
  • 1 x khe cắm PCIe 5.0 x16 Chipset
Intel ® Z790
  • 1 x khe cắm PCIe 4.0 x16 (hỗ trợ chế độ x4)
  • 1 x khe cắm PCIe 4.0 x4

* Vui lòng kiểm tra bảng phân nhánh PCIe trên trang web hỗ trợ (https://www.asus.com/support/FAQ/1037507/). - Để đảm bảo khả năng tương thích của thiết bị được cài đặt, vui lòng tham khảo https://www.asus.com/support/ để biết danh sách các thiết bị ngoại vi được hỗ trợ.

Lưu trữ

Hỗ trợ 4 x khe cắm M.2 và 4 x cổng SATA 6Gb/s* Bộ xử lý
Intel ® Core™ ( thế hệ thứ 14 & 13 & 12 ) *

  • Khe cắm M.2_1 (Khóa M), loại 2280/22110 (hỗ trợ PCIe 4.0 chế độ x4) Khe cắm Chipset

Intel ®

  • Z790 M.2_2 (Khóa M), loại 2280 (hỗ trợ chế độ PCIe 4.0 x4)

  • Khe cắm M.2_3 (Khóa M), loại 2242/2260/2280/22110 (hỗ trợ chế độ PCIe 4.0 x4)

  • M Khe cắm .2_4 (Khóa M), loại 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4 & SATA)

4 x cổng SATA 6Gb/s
* Công nghệ lưu trữ nhanh Intel ® hỗ trợ PCIe RAID 0/1/5/10, SATA RAID 0 /1/5/10.

Ethernet

1 x Intel® 2.5Gb Ethernet
TUF LANGuard

Wireless & Bluetooth
  • Intel ® Wi-Fi 7*
  • 2x2 Wi-Fi 7 (802.11be)**
  • Hỗ trợ dải tần 2,4/5/6GHz***
  • Hỗ trợ Wi-Fi 7 Băng thông 160 MHz, tốc độ truyền lên tới 2,4Gbps.
  • Bluetooth ® v5.4****
* Tương thích với Windows 11 trở lên.
** Hỗ trợ đầy đủ chức năng Wi-Fi 7 MLO(Hoạt động đa liên kết) sẽ sẵn sàng trên Nền tảng Windows 11 2024 (Windows 11 24H2) trở lên.
*** Quy định về băng tần và băng thông Wi-Fi 6GHz có thể khác nhau giữa các quốc gia.
**** Phiên bản Bluetooth có thể khác nhau, vui lòng tham khảo trang web của nhà sản xuất mô-đun Wi-Fi để biết thông số kỹ thuật mới nhất.

USB

USB phía sau (Tổng cộng 8 cổng)

  • 1 x cổng USB 20Gbps (1 x USB Type-C ® )

  • 3 x cổng USB 10Gbps (2 x Type-A + 1 x USB Type-C ® )

  • 4 x Cổng USB 5Gbps (4 x Type -A)

USB phía trước (Tổng cộng 7 cổng)

  • 1 x đầu nối USB 10Gbps (hỗ trợ USB Type-C ® )

  • 1 x đầu cắm USB 5Gbps hỗ trợ thêm 2 cổng USB 5Gbps

  • 2 x đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0

Audio

 Realtek ALC1220P 7.1 Âm thanh vòm Âm thanh độ phân giải cao CODEC*
- Cảm biến trở kháng cho đầu ra tai nghe phía trước và phía sau
- Bộ khuếch đại âm thanh bên trong để nâng cao âm thanh chất lượng cao nhất cho tai nghe và loa
- Hỗ trợ: Phát hiện giắc cắm, Đa luồng, Phân nhiệm lại giắc cắm bảng điều khiển phía trước
- Đầu ra phát lại âm thanh nổi 120 dB SNR chất lượng cao và đầu vào ghi 113 dB SNR (Line-in)
- Hỗ trợ phát lại lên đến 32-Bit/192 kHz*
Tính năng âm thanh
- Tấm chắn âm thanh
- Cổng ra S/PDIF quang phía sau
- Lớp PCB âm thanh chuyên dụng
- Vỏ âm thanh
- Mạch khử âm thanh độc đáo
* Do hạn chế về băng thông HDA, 32-Bit/192 kHz không được hỗ trợ cho âm thanh Âm thanh vòm 7.1.

Cổng I / O mặt sau
  • 1 x cổng USB 20Gbps (1 x USB Type-C ® )
  • 3 x cổng USB 10Gbps (2 x Type-A + 1 x USB Type-C ® )
  • 4 x Cổng USB 5Gbps (4 x Type-A)
  • 1 x DisplayPort
  • 1 x Cổng HDMI™
  • 1 x mô-đun Wi-Fi
  • 1 x Cổng Ethernet Intel ® 2,5Gb
  • 5 x Giắc cắm âm thanh
  • 1 x Cổng ra S/PDIF quang

Đầu nối I / O Internal

Liên quan đến Quạt và Làm mát

  • 1 x Đầu cắm quạt CPU 4 chân
  • 1 x Đầu cắm quạt CPU OPT 4 chân
  • 1 x Đầu cắm bơm AIO
  • 4 chân 4 x Đầu cắm quạt khung gầm 4 chân

Liên quan đến

  • Nguồn điện 1 x Đầu nối nguồn chính 24 chân
  • 2 x 8 -pin +12V Đầu nối nguồn
  • 1 x Khe cắm công suất cao cho Card đồ họa
  • 1 x 12V-2X6 Đầu nối nguồn phụ
  • 3 x Đầu nối nguồn PCIe 8 chân

Liên quan đến lưu trữ

  • 4 x khe cắm M.2 (Khóa M)
  • 4 x cổng SATA 6Gb/s

USB

  • 1 x đầu nối USB 10Gbps (hỗ trợ USB Type-C ® )
  • 1 x đầu cắm USB 5Gbps hỗ trợ 2 cổng USB 5Gbps bổ sung
  • 2 x đầu cắm USB 2.0 hỗ trợ 4 cổng USB 2.0 bổ

Kết nối khác

  • 3 x đầu cắm Gen 2 có thể định địa chỉ
  • 1 x đầu cắm Aura RGB
  • 1 x Clear Đầu cắm CMOS
  • 1 x Đầu cắm cổng COM
  • 1 x Đầu cắm âm thanh bảng mặt trước (F_AUDIO)
  • 1 x 20-3 chân Đầu cắm bảng hệ thống với chức năng xâm nhập khung máy
  • 1 x Đầu cắm Thunderbolt™ (USB4 ® )

Các tính năng đặc biệt

ASUS TUF PROTECTION
- DIGI+ VRM (- Thiết kế nguồn kỹ thuật số với DrMOS)
- Bộ bảo vệ ESD
- TUF LANGuard
- Bảo vệ quá áp
- SafeSlot
- Mặt sau bằng thép không gỉ I/O

ASUS Q-Design
- M.2 Q-Latch
- Khe cắm PCIe Q-Release
- Q-Antenna
- Q-DIMM
- Q-LED (CPU [đỏ], DRAM [vàng], VGA [trắng], Thiết bị khởi động [vàng xanh]) - Giải pháp tản nhiệt ASUS
Q-Slot - Tản nhiệt M.2 - Tản nhiệt VRM thiết kế ASUS EZ DIY - Bộ bảo vệ đòn bẩy ổ cắm CPU - ProCool - Tấm chắn I/O gắn sẵn - SafeDIMM AURA Sync - Đầu cắm Aura RGB - Đầu cắm Gen 2 có thể định địa chỉ

Các tính năng phần mềm

Phần mềm độc quyền của ASUS

Armory Crate
- Aura Creator
- Aura Sync
- Fan Xpert 4 (với AI Cooling II)
- Tiết kiệm điện năng
- Khử tiếng ồn AI hai chiều

AI Suite 3
- TurboV EVO
- DIGI+ VRM
- PC Cleaner

MyASUS
TUF GAMING CPU-Z
DTS Xử lý âm thanh
Norton 360 dành cho game thủ (Dùng thử miễn phí 60 ngày)
WinRAR (Dùng thử miễn phí 40 ngày)

UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode
- ASUS MyHotkey

BIOS

192 (128 + 64) Mb Flash ROM, UEFI AMI BIOS

Manageability
WOL by PME, PXE

Phụ kiện đi kèm

Cáp

  • 2 x cáp SATA 6Gb / s

Khác

  • 1 x ăng ten di chuyển Wi-Fi ASUS
  • 1 x hình dán TUF GAMING
  • 2 x gói cao su M.2
  • 1 x gói vít cho SSD M.2

Tài liệu

  • 1 x thẻ chứng nhận TUF

  • 1 x Hướng dẫn sử dụng
Hệ điều hành Windows® 11, Windows® 10 64-bit

Yếu tố hình thức

 Hệ số hình thức ATX
12 inch x 9,6 inch (30,5 cm x 24,4 cm)

Bo Mạch Chủ – Mainboard ASUS TUF Gaming Z790-BTF WIFI

Liên hệ

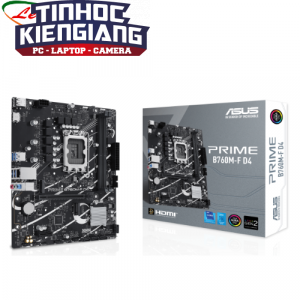

Bo Mạch Chủ - Mainboard ASUS PRIME B760M-F D4

Bo Mạch Chủ – Mainboard ASUS PRIME B760M-F D4

Thông số kỹ thuật:

Loại Ram

DDR4
Chipset

Intel B760 Chipset
Socket

LGA 1700
Khe Ram

2 khe cắm Ram
Dung lượng Ram hỗ trợ tối đa

64 GB
Tốc độ Bus

5333(OC)/5066(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 Non-ECC
Cổng xuất hình

1 x HDMI
Wifi

Không Wifi
Bluetooth

Không Bluetooth
Kết nối mạng LAN

1 x Realtek 1Gb Ethernet
Khe cắm

2 x M.2, 4 x SATA 6Gb/s
Giao Tiếp VGA

1 x PCIe 4.0 x16, 1 x PCIe 4.0 x1
Số cổng USB

4 x USB 5Gbps Type-A, 2 x USB 2.0 Type-A
Hệ điều hành hỗ trợ

Windows 11, Windows 10 64-bit
Kích thước

244 mm x 211 mm
Bảo hành

36 tháng

Bo Mạch Chủ – Mainboard ASUS PRIME B760M-F D4

Liên hệ
Bo Mạch Chủ - ASUS ROG MAXIMUS Z790 APEX ENCORE

Bo Mạch Chủ – ASUS ROG MAXIMUS Z790 APEX ENCORE

Thông số kỹ thuật:

Model ROG-MAXIMUS-Z790-APEX-ENCORE
CPU hỗ trợ
  • Intel Core 12th/ 13th/ 14th
  • Socket LGA1700
Chipset Intel Z790
Hỗ trợ Ram 2 x DDR5 8400+(OC)/ 8200+(OC)/ 8000+(OC)/ 7800(OC)/ 7600(OC)/ 7400(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600/ 5400/ 5200/ 5000/ 4800MHz Non-ECC (Maximum 96GB)
Khe cắm mở rộng
  • Intel Core 14th & 13th & 12th: 2 x PCIe 5.0 x16 (x16 mode hoặc x8/x8 mode)
  • Intel Z790 chipset: 2 x PCIe 4.0 x4
Hỗ trợ ổ cứng

1 x M.2 2242/2260/2280 PCIe 5.0 x4

1 x M.2 2242/2260/2280 PCIe 4.0 x4

1 x M.2 2242/2260/2280 PCIe 4.0 x4  & SATA

2 x DIMM.2 2242/2260/2280/22110 PCIe 4.0 x4

4 x SATA III 6Gbps

Support Raid 0, 1, 5, 10
LAN/Wireless
  • LAN: Intel 2.5Gb Ethernet + ASUS LANGuard
  • Wireless: Intel Wi-Fi 7 + BT 5.4
Audio ROG SupremeFX 7.1 Surround Sound High Definition Audio CODEC ALC4080
Cổng kết nối bên trong

Fan and cooling

1 x 4-pin CPU Fan header

1 x 4-pin CPU OPT Fan header

1 x 4-pin AIO Pump header

2 x 4-pin Chassis Fan headers

2 x 4-pin Full Speed Fan headers

1 x W_PUMP+ header

1 x 2-pin Water In header

1 x 2-pin Water Out header

1 x 3-pin Water Flow header

1 x Extra Flow Fan header

Power

1 x 24-pin Main Power connector

2 x 8-pin +12V Power connector

1 x 8-pin PCIe power connector

Storage

3 x M.2 slots (Key M)

1 x DIMM.2 slot supports 2 x M.2 slots (Key M)

4 x SATA 6Gb/s ports

USB

1 x USB 20Gbps connector (supports USB Type-C®)

2 x USB 5Gbps headers support additional 4 USB 5Gbps ports

2 x USB 2.0 headers support additional 4 USB 2.0 ports

Miscellaneous

1 x 80 Light Bar jumper

3 x Addressable Gen 2 headers

1 x Alternative PCIe Mode Switch

1 x Aura RGB header

2 x BCLK button

1 x BIOS Switch button

1 x FlexKey button

1 x Front Panel Audio header (F_AUDIO)

1 x LN2 Mode jumper

1 x Osc sence header

1 x Pause switch

12 x ProbeIt Measurement Points

1 x ReTry button

2 x RSVD switches

1 x RSVD header

1 x Safe Boot button

1 x Slow Mode switch

1 x Start button

1 x 10-1 pin System Panel header

1 x Thermal Sensor header

1 x Thunderbolt™ (USB4®) header

1 x V_Latch switch
Cổng kết nối phía sau

1 x USB Type-C 20Gbps port

5 x USB Type-A 10Gbps ports

4 x USB Type-A 5Gbps ports

1 x Wi-Fi Module

1 x Intel® 2.5Gb Ethernet port

5 x Gold-plated audio jacks

1 x Optical S/PDIF out port

1 x BIOS FlashBack™  button

1 x Clear CMOS button

1 x PS/2 Keyboard (purple) port

1 x PS/2 Mouse (green) port
Kiểu dáng ATX (305 mm x 244 mm)
Bảo hành 3 năm

Bo Mạch Chủ – ASUS ROG MAXIMUS Z790 APEX ENCORE

Liên hệ
Bo Mạch Chủ - Mainboard Asus B760M-AYW WIFI DDR4

Bo Mạch Chủ – Mainboard Asus B760M-AYW WIFI DDR4

THÔNG SỐ KỸ THUẬT:

Sản phẩm

Bo mạch chủ

Tên Hãng

Asus

Model

B760M-AYW WIFI D4

CPU hỗ trợ

Intel

Chipset

B760

RAM hỗ trợ

2 x DIMM, Max. 64GB, DDR4
5333(OC)/5066(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)

3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 Non-ECC, Un-buffered Memory

Khe cắm mở rộng

Intel® Core™ Processors (14th & 13th & 12th Gen)
1 x PCIe 4.0 x16 slot
Intel® B760 Chipset
2 x PCIe 4.0 x1 slots

Ổ cứng hỗ trợ

Total supports 2 x M.2 slots and 4 x SATA 6Gb/s ports*
Intel® Core™ Processors (14th & 13th & 12th Gen)
M.2_1 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)
Intel® B760 Chipset
M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)
4 x SATA 6Gb/s ports

Cổng kết nối (Internal)

Fan and Cooling related
1 x 4-pin CPU Fan header
1 x 4-pin Chassis Fan header
Power related
1 x 24-pin Main Power connector
1 x 8-pin +12V Power connector
Storage related
2 x M.2 slots (Key M)
4 x SATA 6Gb/s ports
USB
1 x USB 3.2 Gen 1 header supports 2 additional USB 3.2 Gen 1 ports
1 x USB 2.0 header supports 2 additional USB 2.0 ports
Miscellaneous
2 x Addressable Gen 2 headers
1 x Aura RGB header
1 x Clear CMOS header
1 x COM Port header
1 x Front Panel Audio header (AAFP)
1 x S/PDIF Out header
1 x Speaker header
1 x SPI TPM header (14-1pin)
1 x 10-1 pin System Panel header

Cổng kết nối (Back Panel)

4 x USB 3.2 Gen 1 ports (4 x Type-A)
2 x USB 2.0 ports (2 x Type-A)
1 x HDMITM port
1 x Wi-Fi Module
1 x Realtek 2.5Gb Ethernet port
3 x Audio jacks
1 x PS/2 Keyboard/Mouse combo port

LAN / Wireless

Wi-Fi 6
Wi-Fi 6 (802.11 a/b/g/n/ac/ax)
Supports 2.4/5GHz frequency band
Bluetooth® v5.2*

1 x Realtek 2.5Gb Ethernet
ASUS LANGuard

Kích cỡ

mATX Form Factor
9.6 inch x 8.3 inch (24.4cm x 21.1cm)

Bo Mạch Chủ – Mainboard Asus B760M-AYW WIFI DDR4

Liên hệ
Bo Mạch Chủ - Mainboard Asus PRIME H610M-K D4 CSM

Bo Mạch Chủ – Mainboard Asus PRIME H610M-K D4 CSM

Thông số kỹ thuật:

Sản phẩm Bo mạch chủ
Tên Hãng ASUS
Model H610M-K D4 CSM
CPU hỗ trợ Hỗ trợ cho thế hệ thứ 13 và 12 Intel® Core Socket LGA1700
Chipset Intel® H610
RAM hỗ trợ 2 x DIMM, Max. 64GB, DDR4 3200/3000/2933/2800/2666/2400/2133 Non-ECC, Un-buffered Memory*
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
Khe cắm mở rộng CPU:
1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x16
Chipset:
1 x PCI Express x1 slot, supporting PCIe 3.0 and running at x1
Ổ cứng hỗ trợ Total supports 1 x M.2 slot and 4 x SATA 6Gb/s ports
Intel® H610 Chipset
M.2 slot (Key M), type 2242/2260/2280 (supports PCIe 3.0 x4 & SATA modes)
4 x SATA 6Gb/s ports
Cổng kết nối (Internal) Fan and Cooling related
1 x 4-pin CPU Fan header
1 x 4-pin Chassis Fan header
Power related
1 x 24-pin Main Power connector
1 x 8-pin +12V Power connector
Storage related
1 x M.2 slot (Key M)
4 x SATA 6Gb/s ports
USB
1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports
1 x USB 2.0 header supports additional 2 USB 2.0 ports
Miscellaneous
1 x RGB header
1 x Clear CMOS header
1 x COM Port header
1 x Front Panel Audio header (AAFP)
1 x S/PDIF Out header
1 x Speaker header
1 x SPI TPM header (14-1pin)
1 x 10-1 pin System Panel header
Cổng kết nối (Back Panel) 2 x USB 3.2 Gen 1 ports (2 x Type-A)
4 x USB 2.0 ports (4 x Type-A)
1 x D-Sub port
1 x HDMI® port
1 x Realtek 1Gb Ethernet port
3 x Audio jacks
1 x PS/2 Keyboard/Mouse combo port
LAN  1 x Realtek 1Gb Ethernet
Kích cỡ mATX Form Factor
9.2 inch x 8.0 inch ( 23.4 cm x 20.3 cm )

Bo Mạch Chủ – Mainboard Asus PRIME H610M-K D4 CSM

Liên hệ
Mainboard ASUS PRIME B760M-A WIFI D5

Mainboard ASUS PRIME B760M-A WIFI D5

PRIME B760M-A WIFI

CPU

Intel® Socket LGA1700 for 13th Gen Intel® Core™ & 12th Gen Intel® Core™, Pentium® Gold and Celeron® Processors*
Supports Intel® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max Technology 3.0**
*Refer to www.asus.com for CPU support list.
** Intel® Turbo Boost Max Technology 3.0 support depends on the CPU types.

Chipset

Intel® B760 Chipset

Memory

4 x DIMM slots, Max. 128GB, DDR5 7200+(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600/ 5400/5200/5000/4800MHz Non-ECC, Un-buffered Memory*
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
OptiMem II
* Supported memory types, data rate (speed), and number of DRAM modules vary depending on the CPU and memory configuration, for more information please refer to CPU/Memory Support list under the Support tab of product information site or visit https://www.asus.com/support/
* Non-ECC, un-buffered DDR5 memory supports On-Die ECC function.

Graphics

1 x DisplayPort**
2 x HDMITM ports***
* Graphics specifications may vary between CPU types. Please refer to www.intel.com for any updates.
** Supports max. 4K@60Hz as specified in DisplayPort 1.4.
*** Supports 4K@60Hz as specified in HDMITM 2.1.

Expansion Slots

Intel® 13th & 12th Gen Processors
1 x PCIe 4.0 x16 slot
Intel® B760 Chipset
1 x PCIe 4.0 x16 slot (supports x4 mode)
1 x PCIe 4.0 x16 slot (supports x1 mode)
Note: To ensure compatibility of the device installed, please refer to https://www.asus.com/support/ for the list of supported peripherals.

Storage

Total supports 2 x M.2 slots and 4x SATA 6Gb/s ports*
Intel® 13th & 12th Gen Processors
M.2_1 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)
Intel® B760 Chipset
M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)
4 x SATA 6Gb/s ports
* Intel® Rapid Storage Technology supports SATA RAID 0/1/5/10.

Ethernet

1 x Realtek 2.5Gb Ethernet

Wireless & Bluetooth

Wi-Fi 6
2x2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax)
Supports 2.4/5GHz frequency band
Bluetooth v5.2
* The Bluetooth version may vary, please refer to the Wi-Fi module manufacturer's website for the latest specifications.

USB

Rear USB (Total 6 ports)
2 x USB 3.2 Gen 2 ports (2 x Type-A )
4 x USB 2.0 ports (4 x Type-A)
Front USB (Total 10 ports)
2 x USB 3.2 Gen 1 headers support 4 additional USB 3.2 Gen 1 ports
1 x USB 3.2 Gen 1 connector (supports USB Type-C®)
2 x USB 2.0 headers support 4 additional USB 2.0 ports
1 x USB 2.0 header supports 1 additional USB 2.0 port

Audio

Realtek 7.1 Surround Sound High Definition Audio CODEC*
- Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
- Supports up to 24-Bit/192 kHz playback
Audio Features
- Audio Shielding
- Premium audio capacitors
- Dedicated audio PCB layers
* A chassis with an HD audio module in the front panel is required to support 7.1 Surround Sound audio output.

Back Panel I/O Ports

2 x USB 3.2 Gen 2 ports (2 x Type-A )
4 x USB 2.0 ports (4 x Type-A)
1 x DisplayPort
2 x HDMITM ports
1 x Wi-Fi Module
1 x Realtek 2.5Gb Ethernet port
3 x Audio jacks
1 x PS/2 Keyboard/Mouse combo port

Internal I/O Connectors

Fan and Cooling related
1 x 4-pin CPU Fan header
1 x 4-pin CPU OPT Fan header
2 x 4-pin Chassis Fan headers
Power related
1 x 24-pin Main Power connector
1 x 8-pin +12V Power connector
Storage related
2 x M.2 slots (Key M)
4 x SATA 6Gb/s ports
USB
2 x USB 3.2 Gen 1 headers support 4 additional USB 3.2 Gen 1 ports
1 x USB 3.2 Gen 1 connector (supports USB Type-C®)
2 x USB 2.0 headers support 4 additional USB 2.0 ports
1 x USB 2.0 header supports 1 additional USB 2.0 port
Miscellaneous
3 x Addressable Gen 2 headers
1 x Aura RGB header
1 x Clear CMOS header
1 x COM Port header
1 x Front Panel Audio header (AAFP)
1 x LPT header
1 x S/PDIF Out header
1 x SPI TPM header (14-1pin)
1 x 20-3 pin System Panel header with Chassis intrude function

Special Features

ASUS 5X PROTECTION III
- DIGI+ VRM
- LANGuard
- Overvoltage Protection
- SafeSlot Core+
- Stainless-Steel Back I/O
ASUS Q-Design
- Q-DIMM
- Q-LED Core
- Q-Slot
ASUS Thermal Solution
- M.2 heatsink
- VRM heatsink design
ASUS EZ DIY
- ProCool
Aura Sync
- Aura RGB header
- Addressable Gen 2 headers

Software Features

ASUS Exclusive Software
Armoury Crate
- Aura Creator
- Aura Sync
- Fan Xpert 2+
- Power Saving
AI Suite 3
- Digi+ VRM
- PC Cleaner
ASUS CPU-Z
MyAsus
Norton Deluxe (60 Days Free Trial)
WinRAR
UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode

BIOS

128 Mb Flash ROM, UEFI AMI BIOS

Manageability

WOL by PME, PXE

Accessories

Cables
2 x SATA 6Gb/s cables
Miscellaneous
1 x ASUS Wi-Fi moving antennas
1 x I/O Shield
1 x M.2 Rubber Package
1 x Screw package for M.2 SSD
Documentation
1 x User guide

Operating System

Windows® 11, Windows® 10 64-bit

Form Factor

mATX Form Factor
9.6 inch x 9.6 inch ( 24.4 cm x 24.4 cm )

Mainboard ASUS PRIME B760M-A WIFI D5

Liên hệ
