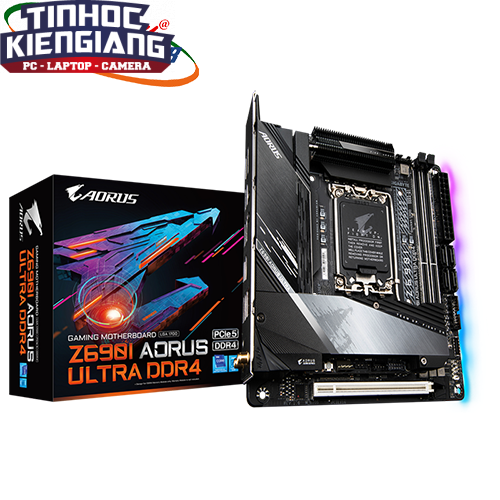

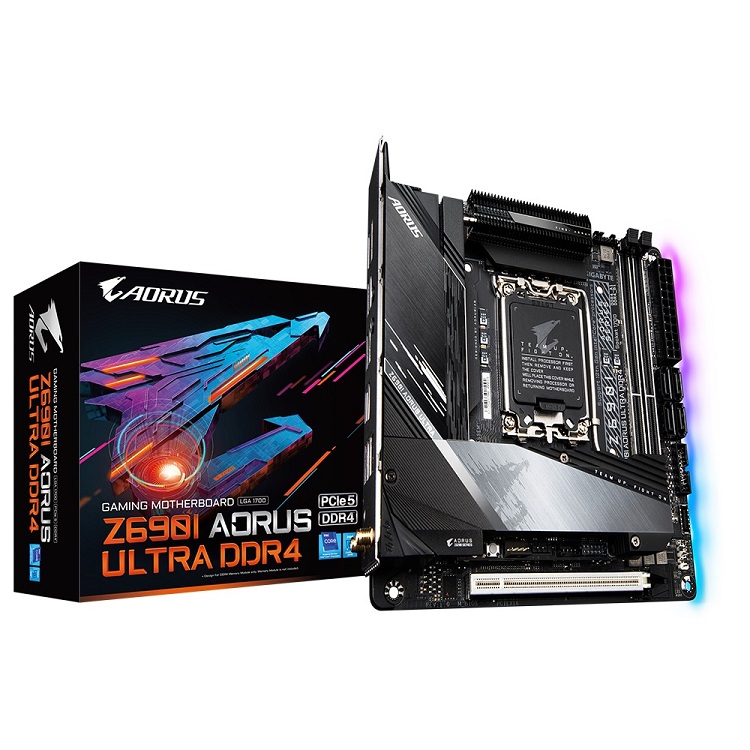

Mainboard GIGABYTE Z690I AORUS ULTRA DDR4

Liên hệ

  • Thương hiệu: Gigabyte
  • Bảo hành: 36 tháng
  • Tình trạng: Mới 100%
  • Kích thước: Hệ số hình thức Mini-ITX 17,0cm x 17,0cm
  • CPU hỗ trợ:
    – Socket LGA1700: Hỗ trợ bộ vi xử lý Intel ® Core ™ i9 thế hệ thứ 12 / bộ xử lý Intel ® Core ™ i7 / bộ xử lý Intel ® Core ™ i5
    (Truy cập trang web của GIGABYTE để biết danh sách hỗ trợ CPU mới nhất.)
    – Bộ nhớ đệm L3 thay đổi tùy theo CPU
    (Vui lòng tham khảo “Danh sách hỗ trợ CPU” để biết thêm thông tin.)
  • Chipset: Bộ chip Intel ® Z690 Express
  • RAM hỗ trợ:
    – DDR4 5333(O.C.)/ DDR4 5133(O.C.)/DDR4 5000(O.C.)/4933(O.C.)/4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300(O.C.)/4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133 MHz memory modules
    – 2 x ổ cắm DDR DIMM hỗ trợ bộ nhớ hệ thống lên đến 64 GB (32 GB dung lượng DIMM đơn)
    – Kiến trúc bộ nhớ kênh đôi
    – Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 không đệm ECC (hoạt động ở chế độ không ECC)
    – Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 / 1Rx16 không có bộ đệm ECC Un-buffer
    – Hỗ trợ mô-đun bộ nhớ Extreme Memory Profile (XMP)
  • Cổng xuất hình:
    – 1 x cổng HDMI, hỗ trợ độ phân giải tối đa 4096×2160 @ 60 Hz
    * Hỗ trợ phiên bản HDMI 2.0 và HDCP 2.3.
    – 1 x cổng DisplayPort, hỗ trợ độ phân giải tối đa 5120×2160 @ 60 Hz
    * Hỗ trợ phiên bản DisplayPort 1.4 và HDCP 2.3
    * DisplayPort không hỗ trợ kết nối HDMI bằng bộ chuyển đổi.
  • Âm thanh:
    – Realtek ® ALC4080 CODEC
    – Hỗ trợ cho DTS: X ® Ultra
    – Âm thanh độ nét cao
    – 2 kênh
  • LAN và kết nối không dây:
    – Intel® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)
    – Intel® Wi-Fi 6 AX201:
    – WIFI a, b, g, n, ac, ax, hỗ trợ Băng tần kép 2,4 / 5 GHz
    – BLUETOOTH 5.2
    – Hỗ trợ chuẩn không dây 11ax 160MHz và tốc độ dữ liệu lên đến 2,4 Gbps
    * Tốc độ dữ liệu thực tế có thể thay đổi tùy theo môi trường và thiết bị.
  • Khe mở rộng
    – 1 x khe cắm PCI Express x16, chạy ở x16
    (Các khe cắm PCI Express x16 tuân theo tiêu chuẩn PCI Express 5.0.)
  • Giao diện lưu trữ:
    CPU:
    – 1 x đầu nối M.2 ở mặt sau GC-Z690I BTB PLUG (Ổ cắm 3, phím M, hỗ trợ SSD loại 2260/2280 PCIe 4.0 x4 / x2) (M2A_CPU)
    Chipset:
    – 1 x đầu nối M.2 ở mặt trước GC-Z690I BTB PLUG (Ổ cắm 3, phím M, hỗ trợ SSD loại 2242/2260/2280 PCIe 4.0 x4 / x2) (M2P_SB)
    – 4 x kết nối SATA 6Gb / s
    – Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10 Sẵn sàng cho Bộ nhớ
    – Intel ® Optane ™
    * Tăng tốc hệ thống với Bộ nhớ Intel ® Optane ™ chỉ có thể được bật trên các đầu nối M.2 được hỗ trợ bởi Chipset.
  • Kết nối mặt sau:
    – 2 x đầu nối ăng ten SMA (2T2R)
    – 1 x DisplayPort
    – 1 x cổng HDMI
    – 1 x cổng USB Type-C ® , với hỗ trợ USB 3.2 Gen 2×2
    – 3 x Cổng USB 3.2 Gen 2 Loại A (màu đỏ)
    – 2 x cổng USB 3.2 Gen 1
    – 2 x cổng USB 2.0 / 1.1
    – 1 x nút Q-Flash Plus
    – 1 x cổng RJ-45
    – 2 x giắc cắm âm thanh
