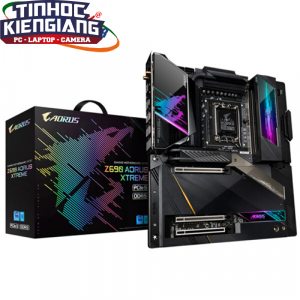

• Thương hiệu: Gigabyte
• Bảo hành: 36 tháng
• Tình trạng: Mới 100%
• Kích thước: Hệ số hình thức E-ATX 30,5cm x 25,9cm
• CPU hỗ trợ:
  – Socket LGA1700: Hỗ trợ bộ vi xử lý Intel ® Core ™ i9 thế hệ thứ 12 / bộ xử lý Intel ® Core ™ i7 / bộ xử lý Intel ® Core ™ i5
  – Bộ nhớ đệm L3 thay đổi theo CPU
  (Vui lòng tham khảo “Danh sách hỗ trợ CPU” để biết thêm thông tin.)
• Chipset: Bộ chip Intel ® Z690 Express
• RAM hỗ trợ:
  – Hỗ trợ các mô-đun bộ nhớ DDR5 6400 (OC) / 6200 (OC) / 6000 (OC) / 5800 (OC) / 5600 (OC) / 5400 (OC) / 5200 (OC) / 4800/4000 MHz
  – 4 x ổ cắm DDR5 DIMM hỗ trợ bộ nhớ hệ thống lên đến 128 GB (dung lượng 32 GB đơn DIMM)
  – Kiến trúc bộ nhớ kênh đôi
  – Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 không đệm của ECC (hoạt động ở chế độ không ECC)
  – Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 / 1Rx16 không có bộ đệm ECC Un-buffer
  – Hỗ trợ mô-đun bộ nhớ Extreme Memory Profile (XMP)
• Cổng xuất hình:
  – 1 x đầu nối VisionLINK TB ( cổng Intel ® Thunderbolt ™ 4 / USB Type-C ® )
  – 1 x đầu nối Intel ® Thunderbolt ™ 4 (cổng USB Type-C ® )
  * Đầu nối Intel ® Thunderbolt ™ 4 hỗ trợ đầu ra video DisplayPort và Thunderbolt ™ và độ phân giải tối đa 5120×2880 @ 60 Hz với 24 bpp (thông qua đầu ra màn hình duy nhất)
  * Do tài nguyên I / O có hạn của kiến ​​trúc PC, số lượng thiết bị Thunderbolt ™ có thể được sử dụng phụ thuộc vào số lượng thiết bị PCI Express đang được cài đặt. (Tham khảo Chương 2– 7, “Trình kết nối mặt sau”, để biết thêm thông tin.)
  * Hỗ trợ phiên bản DisplayPort 1.4 và HDCP 2.3.
  – 1 x cổng HDMI, hỗ trợ độ phân giải tối đa 4096×2160 @ 30 Hz
  * Hỗ trợ phiên bản HDMI 1.4 và HDCP 2.3.
• Âm thanh:
  – Realtek ® ALC4080 codec (âm thanh bảng điều khiển phía sau)
  – Hỗ trợ cho DTS: X ® Ultra
  – Âm thanh độ nét cao
  – 2 kênh
  – Realtek ® ALC897 codec (âm thanh bảng điều khiển phía trước)
• LAN và kết nối không dây:
  – Chip mạng LAN Marvell ® AQtion AQC113C 10GbE (10 Gbps / 5 Gbps / 2,5 Gbps / 1 Gbps / 100 Mbps) (LAN2)
  – Intel® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps) (LAN1)
  – Intel ® Wi-Fi 6E AX210
  – WIFI a, b, g, n, ac, ax, hỗ trợ băng tần sóng mang 2,4 / 5/6 GHz
  – BLUETOOTH 5.2
  – Hỗ trợ chuẩn không dây 11ax 160MHz và tốc độ dữ liệu lên đến 2,4 Gbps
  * Tốc độ dữ liệu thực tế có thể thay đổi tùy theo môi trường và thiết bị.
• Khe mở rộng
  – 1 x Khe cắm PCI Express x16, chạy ở x16 (PCIEX16)
  * Để có hiệu suất tối ưu, nếu chỉ lắp một cạc đồ họa PCI Express, hãy đảm bảo lắp nó vào khe PCIEX16.
  – 1 x Khe PCI Express x16, chạy ở x8 (PCIEX8)
  * Khe PCIEX8 chia sẻ băng thông với khe PCIEX16. Khi khe PCIEX8 được điền, khe PCIEX16 sẽ hoạt động ở chế độ x8.
  (Các khe cắm PCIEX16 và PCIEX8 tuân theo tiêu chuẩn PCI Express 5.0.)
  – 1 x khe cắm PCI Express x16, chạy ở x4 (PCIEX4)
  (Khe cắm PCIEX4 tuân theo tiêu chuẩn PCI Express 3.0.)
• Công nghệ đa đồ họa: Hỗ trợ công nghệ AMD Quad-GPU CrossFire ™ và AMD CrossFire ™ 2 chiều
• Giao diện lưu trữ:
  CPU:
  – 1 x đầu nối M.2 (Socket 3, M key, loại 2260/2280/22110 hỗ trợ SSD PCIe 4.0 x4 / x2) (M2A_CPU)
  Chipset:
  – 2 x đầu nối M.2 (Socket 3, M key, hỗ trợ SSD loại 2260/2280/22110 PCIe 4.0 x4 / x2) (M2P_SB, M2Q_SB)
  – 1 x đầu nối M.2 (Socket 3, M key, loại 2260/2280/22110 hỗ trợ SATA và PCIe 4.0 x4 / x2 SSD) (M2M_SB)
  – 6 x đầu nối SATA 6Gb / s
  – Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10
  * Tham khảo “2-8 kết nối nội bộ” để biết thông báo cài đặt cho các đầu nối M.2 và SATA. Sẵn sàng cho Bộ nhớ
  Intel ® Optane ™
  * Chỉ có thể bật tăng tốc hệ thống với Bộ nhớ Intel ® Optane ™ trên các đầu nối M.2 được hỗ trợ bởi Chipset.
• Đầu nối I / O nội bộ:
  – 1 x đầu nối nguồn chính ATX 24 chân
  – 1 x đầu nối nguồn ATX 12V 8 chân
  – 1 x đầu nối nguồn ATX 12V 4 chân
  – 1 x đầu cắm quạt CPU
  – 1 x đầu cắm quạt tản nhiệt nước CPU
  – 3 x đầu cắm quạt hệ thống
  – 3 x quạt hệ thống / đầu bơm nước làm mát
  – 2 x đầu cắm dải LED có thể định địa chỉ
  – 2 x đầu cắm dải LED RGB
  – 4 x đầu nối M.2 Socket 3
  – 6 x đầu nối SATA 6Gb / s
  – 1 x tiêu đề bảng điều khiển phía trước
  – 1 x tiêu đề âm thanh bảng điều khiển phía trước
  – 1 x đầu cắm USB Type-C ® , với hỗ trợ USB 3.2 Gen 2×2
  – 2 x đầu cắm USB 3.2 Thế hệ 1
  – 3 x đầu cắm USB 2.0 / 1.1
  – 1 x tiêu đề phát hiện tiếng ồn
  – 1 x tiêu đề Mô-đun nền tảng đáng tin cậy (Chỉ dành cho mô-đun GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)
  – 1 x nút Q-Flash Plus
  – 1 x nút đặt lại
  – 1 x jumper đặt lại
  – 1 x Clear CMOS jumper
  – 2 x đầu cắm cảm biến nhiệt độ
• Kết nối mặt sau:
  – 2 x đầu nối ăng ten SMA (2T2R)
  – 1 x cổng DisplayPort In
  – 1 x cổng HDMI
  – 2 x đầu nối Thunderbolt ™ 4 (cổng USB Type-C ® , hỗ trợ USB 3.2 Gen 2)
  – 6 x Cổng USB 3.2 Gen 2 Loại A (màu đỏ)
  – 2 x cổng RJ-45
  – 2 x giắc cắm âm thanh

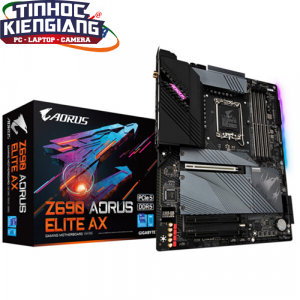

• Thương hiệu: Gigabyte
• Bảo hành: 36 tháng
• Tình trạng: Mới 100%
• Kích thước: Hệ số hình thức ATX 30,5cm x 24,4cm
• CPU hỗ trợ:
  – Socket LGA1700: Hỗ trợ bộ vi xử lý Intel ® Core ™ i9 thế hệ thứ 12 / bộ xử lý Intel ® Core ™ i7 / bộ xử lý Intel ® Core ™ i5
  – Bộ nhớ đệm L3 thay đổi theo CPU
• Chipset: Bộ chip Intel ® Z690 Express
• RAM hỗ trợ:
  – Hỗ trợ các mô-đun bộ nhớ DDR5 6000 (OC) / 5800 (OC) / 5600 (OC) / 5400 (OC) / 5200 (OC) / 4800/4000 MHz
  – 4 x ổ cắm DDR DIMM hỗ trợ bộ nhớ hệ thống lên đến 128 GB (dung lượng 32 GB đơn DIMM)
  – Kiến trúc bộ nhớ kênh đôi
  – Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 không đệm của ECC (hoạt động ở chế độ không ECC)
  – Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 / 1Rx16 không có bộ đệm ECC Un-buffer
  – Hỗ trợ mô-đun bộ nhớ Extreme Memory Profile (XMP)
• Cổng xuất hình:
  – 1 x cổng USB Type-C ® , hỗ trợ đầu ra video USB Type-C ® và DisplayPort và độ phân giải tối đa 4096×2304 @ 60 Hz
  * Hỗ trợ máy tính bảng vẽ và nguồn điện 20V @ 3A.
  * Hỗ trợ phiên bản DisplayPort 1.2 và HDCP 2.3
  – 1 x cổng HDMI, hỗ trợ độ phân giải tối đa 4096×2160 @ 30 Hz
  * Hỗ trợ phiên bản HDMI 1.4 và HDCP 2.3.
• Âm thanh:
  – Realtek ® ALC4080 CODEC
  – Âm thanh độ nét cao
  – Đầu ra analog 2 kênh
  – Hỗ trợ tín hiệu kỹ thuật số 7.1 kênh S / PDIF Out
  * Đầu ra thực tế của tín hiệu kỹ thuật số có thể khác nhau tùy thuộc vào nội dung phát lại và phần mềm được sử dụng, đồng thời cần có DAC bên ngoài.
• LAN và kết nối không dây:
  – Intel® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)
  – Mô-đun giao tiếp không dây
  – Intel® Wi-Fi 6 AX201
  – WIFI a, b, g, n, ac, ax, hỗ trợ Băng tần kép 2,4 / 5 GHz
  – BLUETOOTH 5.2
  – Hỗ trợ chuẩn không dây 11ax 160MHz và tốc độ dữ liệu lên đến 2,4 Gbps
  * Tốc độ dữ liệu thực tế có thể thay đổi tùy theo môi trường và thiết bị.
• Khe mở rộng
  – 1 x Khe cắm PCI Express x16, chạy ở x16 (PCIEX16)
  * Để có hiệu suất tối ưu, nếu chỉ lắp một cạc đồ họa PCI Express, hãy đảm bảo lắp nó vào khe cắm PCIEX16.
  (Khe PCIEX16 tuân theo tiêu chuẩn PCI Express 5.0.)
  – 2 x khe cắm PCI Express x16, chạy ở x4 (PCIEX4_1, PCIEX4_2)
  (Các khe cắm PCIEX4 tuân theo tiêu chuẩn PCI Express 3.0.)
• Công nghệ đa đồ họa: Hỗ trợ công nghệ AMD Quad-GPU CrossFire ™ và AMD CrossFire ™ 2 chiều
• Giao diện lưu trữ
  CPU:
  – 1 x đầu nối M.2 (Socket 3, M key, loại 2260/2280/22110 hỗ trợ SSD PCIe 4.0 x4 / x2) (M2A_CPU)
  Chipset:
  – 2 x đầu nối M.2 (Socket 3, M key, hỗ trợ SSD loại 2260/2280/22110 PCIe 4.0 x4 / x2) (M2P_SB, M2Q_SB)
  – 1 x đầu nối M.2 (Socket 3, M key, loại 2260/2280/22110 hỗ trợ SATA và PCIe 4.0 x4 / x2 SSD) (M2M_SB)
  – 6 x đầu nối SATA 6Gb / s
  – Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10
  * Tham khảo “2-7 Kết nối Nội bộ” để biết thông báo cài đặt cho các đầu nối M.2 và SATA. Sẵn sàng cho Bộ nhớ
  – Intel ® Optane ™
  * Chỉ có thể bật tăng tốc hệ thống với Bộ nhớ Intel ® Optane ™ trên các đầu nối M.2 được hỗ trợ bởi Chipset.
• Đầu nối I / O nội bộ
  1 x đầu nối nguồn chính ATX 24 chân
  1 x đầu nối nguồn ATX 12V 8 chân
  1 x đầu nối nguồn ATX 12V 4 chân
  1 x đầu cắm quạt CPU
  1 x đầu cắm quạt tản nhiệt nước CPU
  4 x đầu cắm quạt hệ thống
  2 x quạt hệ thống / đầu bơm nước làm mát
  2 x đầu cắm dải LED có thể định địa chỉ
  2 x đầu cắm dải LED RGB
  4 x đầu nối M.2 Socket 3
  6 x đầu nối SATA 6Gb / s
  1 x tiêu đề bảng điều khiển phía trước
  1 x tiêu đề âm thanh bảng điều khiển phía trước
  1 x đầu cắm USB Type-C ® , với hỗ trợ USB 3.2 Gen 2×2
  1 x đầu cắm USB 3.2 Thế hệ 1
  2 x đầu cắm USB 2.0 / 1.1
  1 x tiêu đề phát hiện tiếng ồn
  2 x đầu nối thẻ bổ trợ Thunderbolt ™
  1 x tiêu đề Mô-đun nền tảng đáng tin cậy (Chỉ dành cho mô-đun GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)
  1 x tiêu đề cổng nối tiếp
  1 x nút Q-Flash Plus
  1 x nút đặt lại
  1 x jumper đặt lại
  2 x đầu cắm cảm biến nhiệt độ
  1 x Clear CMOS jumper

• Thương hiệu: Gigabyte
• Bảo hành: 36 tháng
• Tình trạng: Mới 100%
• Kích thước: Hệ số hình thức ATX 30,5cm x 24,4cm
• CPU hỗ trợ:
  – Socket LGA1700: Hỗ trợ bộ vi xử lý Intel ® Core ™ i9 thế hệ thứ 12 / bộ xử lý Intel ® Core ™ i7 / bộ xử lý Intel ® Core ™ i5
  (Truy cập trang web của GIGABYTE để biết danh sách hỗ trợ CPU mới nhất.)
  – Bộ nhớ đệm L3 thay đổi tùy theo CPU
  (Vui lòng tham khảo “Danh sách hỗ trợ CPU” để biết thêm thông tin.)
• Chipset: Bộ chip Intel ® Z690 Express
• RAM hỗ trợ:
  – Hỗ trợ các mô-đun bộ nhớ DDR5 6000 (OC) / 5800 (OC) / 5600 (OC) / 5400 (OC) / 5200 (OC) / 4800/4000 MHz
  – 4 x ổ cắm DDR DIMM hỗ trợ bộ nhớ hệ thống lên đến 128 GB (32 GB dung lượng DIMM đơn)
  – Kiến trúc bộ nhớ kênh đôi
  – Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 không đệm của ECC (hoạt động ở chế độ không ECC)
  – Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 / 1Rx16 không có bộ đệm ECC Un-buffer
  – Hỗ trợ mô-đun bộ nhớ Extreme Memory Profile (XMP)
• Cổng xuất hình:
  – 1 x cổng HDMI, hỗ trợ độ phân giải tối đa 4096×2160 @ 60 Hz
  * Hỗ trợ phiên bản HDMI 2.0 và HDCP 2.3.
  – 1 x DisplayPort, hỗ trợ độ phân giải tối đa 4096×2304 @ 60 Hz
  * Hỗ trợ phiên bản DisplayPort 1.2 và HDCP 2.3
• Âm thanh:
  – Realtek ® ALC1220-VB CODEC
  * Giắc cắm đầu ra của bảng điều khiển phía sau hỗ trợ âm thanh DSD.
  – Âm thanh độ nét cao
  – Đầu ra analog 2 kênh
  – Hỗ trợ tín hiệu kỹ thuật số 7.1 kênh S / PDIF
  * Đầu ra thực tế của tín hiệu kỹ thuật số có thể khác nhau tùy thuộc vào nội dung phát lại và phần mềm được sử dụng, đồng thời cần có DAC bên ngoài.
• LAN và kết nối không dây:
  – Realtek® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)
  – Intel® Wi-Fi 6 AX201:
  – WIFI a, b, g, n, ac, ax, hỗ trợ Băng tần kép 2,4 / 5 GHz
  – BLUETOOTH 5.2
  – Hỗ trợ chuẩn không dây 11ax 160MHz và tốc độ dữ liệu lên đến 2,4 Gbps
  * Tốc độ dữ liệu thực tế có thể thay đổi tùy theo môi trường và thiết bị.
• Khe mở rộng:
  – 1 x Khe cắm PCI Express x16, chạy ở x16 (PCIEX16)
  * Để có hiệu suất tối ưu, nếu chỉ lắp một cạc đồ họa PCI Express, hãy đảm bảo lắp nó vào khe PCIEX16.
  (Khe PCIEX16 tuân theo tiêu chuẩn PCI Express 5.0.)
  – 2 x khe cắm PCI Express x16, chạy ở x4 (PCIEX4_1, PCIEX4_2)
  (Các khe cắm PCIEX4 tuân theo tiêu chuẩn PCI Express 3.0.)
• Công nghệ đa đồ họa: Hỗ trợ công nghệ AMD Quad-GPU CrossFire ™ và AMD CrossFire ™ 2 chiều
• Giao diện lưu trữ
  CPU:
  – 1 x đầu nối M.2 (Socket 3, M key, loại 2260/2280/22110 hỗ trợ SSD PCIe 4.0 x4 / x2) (M2A_CPU)
  Chipset:
  – 1 x đầu nối M.2 (Socket 3, M key, loại 2260/2280/22110 hỗ trợ SATA và PCIe 4.0 x4 / x2 SSD) (M2M_SB)
  – 2 x đầu nối M.2 (Socket 3, M key, loại 2260/2280/22110 hỗ trợ SSD PCIe 4.0 x4 / x2) (M2Q_SB / M2P_SB)
  – 6 x đầu nối SATA 6Gb / s
  – Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10
  * Tham khảo “2-7 Kết nối Nội bộ” để biết thông báo cài đặt cho các đầu nối M.2 và SATA. Sẵn sàng cho Bộ nhớ
  Intel ® Optane ™
  * Chỉ có thể bật tăng tốc hệ thống với Bộ nhớ Intel ® Optane ™ trên các đầu nối M.2 được hỗ trợ bởi Chipset.
• Đầu nối I / O nội bộ:
  – 1 x đầu nối nguồn chính ATX 24 chân
  – 1 x đầu nối nguồn ATX 12V 8 chân
  – 1 x đầu nối nguồn ATX 12V 4 chân
  – 1 x đầu cắm quạt CPU
  – 1 x đầu cắm quạt tản nhiệt nước CPU
  – 3 x đầu cắm quạt hệ thống
  – 1 x đầu cắm quạt hệ thống / máy bơm làm mát nước
  – 2 x đầu cắm dải LED có thể định địa chỉ
  – 2 x đầu cắm dải LED RGB
  – 4 x đầu nối M.2 Socket 3
  – 6 x đầu nối SATA 6Gb / s
  – 1 x tiêu đề bảng điều khiển phía trước
  – 1 x tiêu đề âm thanh bảng điều khiển phía trước
  – 1 x đầu cắm USB Type-C ® , với hỗ trợ USB 3.2 Gen 2
  – 1 x đầu cắm USB 3.2 Thế hệ 1
  – 2 x đầu cắm USB 2.0 / 1.1
  – 2 x đầu nối thẻ bổ trợ Thunderbolt ™
  – 1 x tiêu đề Mô-đun nền tảng đáng tin cậy (Chỉ dành cho mô-đun GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)
  – 1 x nút đặt lại
  – 1 x nút Q-Flash Plus
  – 1 x jumper đặt lại
  – 1 x Clear CMOS jumper
• Kết nối mặt sau:
  – 1 x cổng USB Type-C ® , với hỗ trợ USB 3.2 Gen 2×2
  – 2 x cổng USB 3.2 Gen 2 Type-A (màu đỏ)
  – 3 x cổng USB 3.2 Gen 1
  – 4 x cổng USB 2.0 / 1.1
  – 2 x đầu nối ăng ten SMA (2T2R)
  – 1 x cổng HDMI
  – 1 x DisplayPort
  – 1 x cổng RJ-45
  – 1 x đầu nối quang S / PDIF Out
  – 2 x giắc cắm âm thanh

• Thương hiệu: Gigabyte
• Bảo hành: 36 tháng
• Tình trạng: Mới 100%
• Kích thước: Hệ số hình thức ATX 30,5cm x 24,4cm
• CPU hỗ trợ:
  – Socket LGA1700: Hỗ trợ bộ vi xử lý Intel ® Core ™ i9 thế hệ thứ 12 / bộ xử lý Intel ® Core ™ i7 / bộ xử lý Intel ® Core ™ i5
  (Truy cập trang web của GIGABYTE để biết danh sách hỗ trợ CPU mới nhất.)
  – Bộ nhớ đệm L3 thay đổi tùy theo CPU
  (Vui lòng tham khảo “Danh sách hỗ trợ CPU” để biết thêm thông tin.)
• Chipset: Bộ chip Intel ® Z690 Express
• RAM hỗ trợ:
  – Hỗ trợ các mô-đun bộ nhớ DDR5 6000 (OC) / 5800 (OC) / 5600 (OC) / 5400 (OC) / 5200 (OC) / 4800/4000 MHz
  – 4 x ổ cắm DDR DIMM hỗ trợ bộ nhớ hệ thống lên đến 128 GB (32 GB dung lượng DIMM đơn)
  – Kiến trúc bộ nhớ kênh đôi
  – Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 không đệm của ECC (hoạt động ở chế độ không ECC)
  – Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 / 1Rx16 không có bộ đệm ECC Un-buffer
  – Hỗ trợ mô-đun bộ nhớ Extreme Memory Profile (XMP)
• Cổng xuất hình:
  – 1 x cổng HDMI, hỗ trợ độ phân giải tối đa 4096×2160 @ 60 Hz
  * Hỗ trợ phiên bản HDMI 2.0 và HDCP 2.3.
  – 1 x DisplayPort, hỗ trợ độ phân giải tối đa 4096×2304 @ 60 Hz
  * Hỗ trợ phiên bản DisplayPort 1.2 và HDCP 2.3
• Âm thanh:
  – Realtek ® ALC1220-VB CODEC
  * Giắc cắm đầu ra của bảng điều khiển phía sau hỗ trợ âm thanh DSD.
  – Âm thanh độ nét cao
  – Đầu ra analog 2 kênh
  – Hỗ trợ tín hiệu kỹ thuật số 7.1 kênh S / PDIF
  * Đầu ra thực tế của tín hiệu kỹ thuật số có thể khác nhau tùy thuộc vào nội dung phát lại và phần mềm được sử dụng, đồng thời cần có DAC bên ngoài.
• LAN: Realtek® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)
• Khe mở rộng:
  – 1 x Khe cắm PCI Express x16, chạy ở x16 (PCIEX16)
  * Để có hiệu suất tối ưu, nếu chỉ lắp một cạc đồ họa PCI Express, hãy đảm bảo lắp nó vào khe PCIEX16.
  (Khe PCIEX16 tuân theo tiêu chuẩn PCI Express 5.0.)
  – 2 x khe cắm PCI Express x16, chạy ở x4 (PCIEX4_1, PCIEX4_2)
  (Các khe cắm PCIEX4 tuân theo tiêu chuẩn PCI Express 3.0.)
• Công nghệ đa đồ họa: Hỗ trợ công nghệ AMD Quad-GPU CrossFire ™ và AMD CrossFire ™ 2 chiều
• Giao diện lưu trữ
  CPU:
  – 1 x đầu nối M.2 (Socket 3, M key, loại 2260/2280/22110 hỗ trợ SSD PCIe 4.0 x4 / x2) (M2A_CPU)
  Chipset:
  – 1 x đầu nối M.2 (Socket 3, M key, loại 2260/2280/22110 hỗ trợ SATA và PCIe 4.0 x4 / x2 SSD) (M2M_SB)
  – 2 x đầu nối M.2 (Socket 3, M key, loại 2260/2280/22110 hỗ trợ SSD PCIe 4.0 x4 / x2) (M2Q_SB / M2P_SB)
  – 6 x đầu nối SATA 6Gb / s
  – Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10
  * Tham khảo “2-7 Kết nối Nội bộ” để biết thông báo cài đặt cho các đầu nối M.2 và SATA. Sẵn sàng cho Bộ nhớ
  – Intel ® Optane ™
  * Chỉ có thể bật tăng tốc hệ thống với Bộ nhớ Intel ® Optane ™ trên các đầu nối M.2 được hỗ trợ bởi Chipset.
• Đầu nối I / O nội bộ:
  – 1 x đầu nối nguồn chính ATX 24 chân
  – 1 x đầu nối nguồn ATX 12V 8 chân
  – 1 x đầu nối nguồn ATX 12V 4 chân
  – 1 x đầu cắm quạt CPU
  – 1 x đầu cắm quạt tản nhiệt nước CPU
  – 3 x đầu cắm quạt hệ thống
  – 1 x đầu cắm quạt hệ thống / máy bơm làm mát nước
  – 2 x đầu cắm dải LED có thể định địa chỉ
  – 2 x đầu cắm dải LED RGB
  – 4 x đầu nối M.2 Socket 3
  – 6 x đầu nối SATA 6Gb / s
  – 1 x tiêu đề bảng điều khiển phía trước
  – 1 x tiêu đề âm thanh bảng điều khiển phía trước
  – 1 x đầu cắm USB Type-C ® , với hỗ trợ USB 3.2 Gen 2
  – 1 x đầu cắm USB 3.2 Thế hệ 1
  – 2 x đầu cắm USB 2.0 / 1.1
  – 2 x đầu nối thẻ bổ trợ Thunderbolt ™
  – 1 x tiêu đề Mô-đun nền tảng đáng tin cậy (Chỉ dành cho mô-đun GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)
  – 1 x nút đặt lại
  – 1 x nút Q-Flash Plus
  – 1 x jumper đặt lại
  – 1 x Clear CMOS jumper
• Kết nối mặt sau:
  – 1 x cổng USB Type-C ® , với hỗ trợ USB 3.2 Gen 2×2
  – 2 x cổng USB 3.2 Gen 2 Type-A (màu đỏ)
  – 3 x cổng USB 3.2 Gen 1
  – 4 x cổng USB 2.0 / 1.1
  – 1 x cổng HDMI
  – 1 x DisplayPort
  – 1 x cổng RJ-45
  – 1 x đầu nối quang S / PDIF Out
  – 2 x giắc cắm âm thanh

• Thương hiệu: Gigabyte
• Bảo hành: 36 tháng
• Tình trạng: Mới 100%
• Kích thước: E-ATX Form Factor 30.5cm x 28.5cm
• CPU hỗ trợ:
  – Socket LGA1700: Hỗ trợ bộ vi xử lý Intel ® Core ™ i9 thế hệ thứ 12 / bộ xử lý Intel ® Core ™ i7 / bộ xử lý Intel ® Core ™ i5
  – Bộ nhớ đệm L3 thay đổi theo CPU
  (Vui lòng tham khảo “Danh sách hỗ trợ CPU” để biết thêm thông tin.)
• Chipset: Bộ chip Intel ® Z690 Express
• RAM hỗ trợ:
  – Hỗ trợ các mô-đun bộ nhớ DDR5 6600 (OC) / 6400 (OC) / 6200 (OC) / 6000 (OC) / 5800 (OC) / 5600 (OC) / 5400 (OC) / 5200 (OC) / 4800/4000 MHz
  – 4 x ổ cắm DDR5 DIMM hỗ trợ bộ nhớ hệ thống lên đến 128 GB (dung lượng 32 GB đơn DIMM)
  – Kiến trúc bộ nhớ kênh đôi
  – Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 không đệm của ECC (hoạt động ở chế độ không ECC)
  – Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 / 1Rx16 không có bộ đệm ECC Un-buffer
  – Hỗ trợ mô-đun bộ nhớ Extreme Memory Profile (XMP)
  (Vui lòng tham khảo “Danh sách hỗ trợ bộ nhớ” để biết thêm thông tin.)
• Cổng xuất hình:
  – 2 x kết nối Intel ® Thunderbolt ™ 4 (cổng USB Type-C ® ), hỗ trợ đầu ra video DisplayPort và Thunderbolt ™ và độ phân giải tối đa 5120×2880 @ 60 Hz với 24 bpp (thông qua đầu ra màn hình duy nhất)
  * Do I / O hạn chế tài nguyên của kiến ​​trúc PC, số lượng thiết bị Thunderbolt ™ có thể được sử dụng phụ thuộc vào số lượng thiết bị PCI Express đang được cài đặt. (Tham khảo Chương 2-7, “Trình kết nối mặt sau”, để biết thêm thông tin.)
  * Hỗ trợ phiên bản DisplayPort 1.4 và HDCP 2.3
• Âm thanh:
  – 1 ESS ES9280AC DAC chip + 2 ESS ES9080 chips
  – DTS ® Sound Unbound ™
  – Âm thanh độ nét cao
  – 2 kênh
  – Hỗ trợ đầu ra S / PDIF
  * Chỉ có thể sử dụng giắc cắm đầu ra và đầu nối đầu ra S / PDIF quang học tại một thời điểm.
• LAN và kết nối không dây:
  – Chip mạng LAN Marvell ® AQtion AQC113C 10GbE
  (10 Gbps / 5 Gbps / 2,5 Gbps / 1 Gbps / 100 Mbps) (LAN1)
  – Intel® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps) (LAN2)
  – Mô-đun giao tiếp không dây
  – Intel ® Wi-Fi 6E AX210
  – WIFI a, b, g, n, ac, ax, hỗ trợ băng tần sóng mang 2,4 / 5/6 GHz
  – BLUETOOTH 5.2
  – Hỗ trợ chuẩn không dây 11ax 160MHz và tốc độ dữ liệu lên đến 2,4 Gbps
  * Tốc độ dữ liệu thực tế có thể thay đổi tùy theo môi trường và thiết bị.
• Khe mở rộng
  – 1 x Khe cắm PCI Express x16, chạy ở x16 (PCIEX16)
  * Để có hiệu suất tối ưu, nếu chỉ lắp một cạc đồ họa PCI Express, hãy đảm bảo lắp nó vào khe cắm PCIEX16.
  – 1 x Khe PCI Express x16, chạy ở x8 (PCIEX8)
  * Khe PCIEX8 chia sẻ băng thông với khe PCIEX16. Khi khe PCIEX8 được điền, khe PCIEX16 sẽ hoạt động ở chế độ x8.
  (Các khe cắm PCIEX16 và PCIEX8 tuân theo tiêu chuẩn PCI Express 5.0.)
  – 1 x khe cắm PCI Express x16, chạy ở x4 (PCIEX4_1)
  (Khe cắm PCIEX4_1 tuân theo tiêu chuẩn PCI Express 3.0.)
• Công nghệ đa đồ họa: Hỗ trợ công nghệ AMD Quad-GPU CrossFire ™ và AMD CrossFire ™ 2 chiều
• Giao diện lưu trữ
  CPU:
  – 1 x đầu nối M.2 (Socket 3, M key, loại 2260/2280/22110 hỗ trợ SSD PCIe 4.0 x4 / x2) (M2A_CPU)
  Chipset:
  – 2 x đầu nối M.2 (Socket 3, M key, hỗ trợ SSD loại 2260/2280/22110 PCIe 4.0 x4 / x2) (M2P_SB, M2Q_SB)
  – 1 x đầu nối M.2 (Socket 3, M key, loại 2260/2280/22110 hỗ trợ SATA và PCIe 4.0 x4 / x2 SSD) (M2M_SB)
  – 4 x kết nối SATA 6Gb / s
  – Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10 Sẵn sàng cho Bộ nhớ
  – Intel ® Optane ™
  * Tăng tốc hệ thống với Bộ nhớ Intel ® Optane ™ chỉ có thể được bật trên các đầu nối M.2 được hỗ trợ bởi Chipset.
• Đầu nối I / O nội bộ:
  – 1 x đầu nối nguồn chính ATX 24 chân
  – 2 x đầu nối nguồn ATX 12V 8 chân
  – 1 x đầu cắm quạt CPU
  – 1 x đầu cắm quạt tản nhiệt nước CPU
  – 4 x đầu cắm quạt hệ thống
  – 4 x quạt hệ thống / đầu bơm nước làm mát
  – 1 x tiêu đề phát hiện tiếng ồn
  – 1 x đầu cắm nguồn AORUS RGB Memory Armor
  – 2 x dải LED có thể định địa chỉ + đầu cắm cáp mở rộng kết hợp dải LED RGB
  – 4 x kết nối SATA 6Gb / s
  – 4 x đầu nối M.2 Socket 3
  – 1 x tiêu đề bảng điều khiển phía trước
  – 1 x đầu cắm USB Type-C ® , với hỗ trợ USB 3.2 Gen 2×2
  – 2 x đầu cắm USB 3.2 Thế hệ 1
  – 1 x đầu cắm USB 2.0 / 1.1
  – 2 x đầu cắm cảm biến nhiệt độ
  – 1 x nút nguồn
  – 1 x nút đặt lại
• Kết nối mặt sau:
  1 x nút Q-Flash Plus
  1 x nút đánh lửa OC
  1 x nút Xóa CMOS
  2 x đầu nối ăng ten SMA (2T2R)
  2 x đầu nối Thunderbolt ™ 4 (cổng USB Type-C ® , hỗ trợ USB 3.2 Gen 2)
  10 x Cổng USB 3.2 Gen 2 Loại A (màu đỏ)
  2 x cổng RJ-45
  1 x đầu nối quang S / PDIF Out
  2 x giắc cắm âm thanh
  * Giắc cắm micrô chỉ hỗ trợ đầu vào micrô đơn âm.

• Hãng sản xuất: Gigabyte
• Tình trạng: mới 100%
• Bảo hành: 36 tháng
• Kích thước: E-ATX Form Factor; 30.5cm x 28.5cm
• Chipset: Intel ® Z690 Express
• CPU hỗ trợ:
  – Socket LGA1700: Hỗ trợ bộ xử lý Intel ® Core ™ i9 thế hệ thứ 12 / bộ xử lý Intel ® Core ™ i7 / bộ xử lý Intel ® Core ™ i5
  – Bộ nhớ đệm L3 thay đổi tùy theo CPU
• RAM hỗ trợ:
  – Hỗ trợ các mô-đun bộ nhớ DDR5 6600 (OC) / 6400 (OC) / 6200 (OC) / 6000 (OC) / 5800 (OC) / 5600 (OC) / 5400 (OC) / 5200 (OC) / 4800/4000 MHz
  – 4 x ổ cắm DDR5 DIMM hỗ trợ bộ nhớ hệ thống lên đến 128 GB (32 GB dung lượng DIMM đơn)
  – Kiến trúc bộ nhớ kênh đôi
  – Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 không đệm của ECC (hoạt động ở chế độ không phải ECC)
  – Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 / 1Rx16 không có ECC Un-buffer
  – Hỗ trợ mô-đun bộ nhớ Extreme Memory Profile (XMP)
• Âm thanh:
  – 1 ESS ES9280AC DAC chip + 2 ESS ES9080 chips
  – DTS ® Sound Unbound ™
  – Âm thanh độ nét cao
  – 2 kênh
  – Hỗ trợ đầu ra S / PDIF
  * Chỉ có thể sử dụng giắc cắm đầu ra và đầu nối đầu ra S / PDIF quang học tại một thời điểm.
• LAN:
  – Chip mạng LAN Marvell ® AQtion AQC113C 10GbE (10 Gbps / 5 Gbps / 2,5 Gbps / 1 Gbps / 100 Mbps) (LAN1)
  – Intel® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps) (LAN2)
• Mô-đun giao tiếp không dây
  – Intel ® Wi-Fi 6E AX210
  – WIFI a, b, g, n, ac, ax, hỗ trợ dải tần sóng mang 2,4 / 5/6 GHz
  – BLUETOOTH 5.2
  – Hỗ trợ tiêu chuẩn không dây 11ax 160MHz và tốc độ dữ liệu lên đến 2,4 Gbps
  * Tốc độ dữ liệu thực tế có thể thay đổi tùy theo môi trường và thiết bị.
• Khe mở rộng
  – 1 x khe cắm PCI Express x16, chạy ở x16 (PCIEX16)
  * Để có hiệu suất tối ưu, nếu chỉ lắp một cạc đồ họa PCI Express, hãy đảm bảo lắp nó vào khe cắm PCIEX16.
  – 1 x Khe PCI Express x16, chạy ở x8 (PCIEX8)
  * Khe PCIEX8 chia sẻ băng thông với khe PCIEX16. Khi khe PCIEX8 được điền, khe PCIEX16 sẽ hoạt động ở chế độ x8.
  (Các khe cắm PCIEX16 và PCIEX8 tuân theo tiêu chuẩn PCI Express 5.0.)
  – 1 x khe PCI Express x16, chạy ở x4 (PCIEX4_1)
  (Khe PCIEX4_1 tuân theo tiêu chuẩn PCI Express 3.0.)
• Công nghệ đa đồ họa: Hỗ trợ công nghệ AMD Quad-GPU CrossFire ™ và AMD CrossFire ™ 2 chiều
• Lưu trữ
  CPU:
  – 1 x đầu nối M.2 (Socket 3, M key, loại 2260/2280/22110 hỗ trợ SSD PCIe 4.0 x4 / x2) (M2A_CPU)
  Chipset:
  – 2 x đầu nối M.2 (Socket 3, M key, hỗ trợ SSD loại 2260/2280/22110 PCIe 4.0 x4 / x2) (M2P_SB, M2Q_SB)
  – 1 x đầu nối M.2 (Socket 3, M key, loại 2260/2280/22110 hỗ trợ SATA và PCIe 4.0 x4 / x2 SSD) (M2M_SB)
  – 4 x đầu nối SATA 6Gb / s
  – Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10 Sẵn sàng cho Bộ nhớ
  – Intel ® Optane ™
  * Tăng tốc hệ thống với Bộ nhớ Intel ® Optane ™ chỉ có thể được bật trên các đầu nối M.2 được hỗ trợ bởi Chipset.
• Đầu nối I / O nội bộ:
  – 1 x đầu nối nguồn chính ATX 24 chân
  – 2 x đầu nối nguồn ATX 12V 8 chân
  – 1 x đầu cắm quạt CPU
  – 1 x đầu cắm quạt tản nhiệt nước CPU
  – 1 x bộ làm mát bằng nước Đầu cắm đèn LED CPU (LED_CPU)
  – 1 x đầu cắm nguồn AORUS RGB Memory Armor (LED_DDR)
  – 4 x đầu cắm quạt hệ thống
  – 4 x hệ thống quạt / tiêu đề máy bơm làm mát nước
  – 1 x tiêu đề phát hiện tiếng ồn
  – 2 x đầu cắm cáp mở rộng tích hợp cho dải LED RGB và có thể định địa chỉ
  – 4 x đầu nối SATA 6Gb / s
  – 4 x đầu nối M.2 Socket 3
  – 1 x tiêu đề bảng điều khiển phía trước
  – 1 x đầu cắm USB Type-C ® , với hỗ trợ USB 3.2 Gen 2×2
  – 2 x đầu cắm USB 3.2 Thế hệ 1
  – 1 x đầu cắm USB 2.0 / 1.1
  – 2 x đầu cắm cảm biến nhiệt độ
  – 1 x nút nguồn
  – 1 x nút đặt lại
• Kết nối mặt sau:
  – 1 x nút Q-Flash Plus
  – 1 x nút đánh lửa OC
  – 1 x nút Xóa CMOS
  – 2 x đầu nối ăng ten SMA (2T2R)
  – 2 x đầu nối Thunderbolt ™ 4 (cổng USB Type-C ® , hỗ trợ USB 3.2 Gen 2)
  – 10 x Cổng USB 3.2 Gen 2 Loại A (màu đỏ)
  – 2 x cổng RJ-45
  – 1 x đầu nối quang S / PDIF Out
  – 2 x giắc cắm âm thanh
  * Giắc cắm micrô chỉ hỗ trợ đầu vào micrô đơn âm.

• CPU

  1. LGA1700 socket: Support for 12th Generation Intel^® Core™, Pentium^® Gold and Celeron^® Processors*
  2. L3 cache varies with CPU
  * Please refer to "CPU Support List" for more information.

• Chipset

  1. Intel^® Z690 Express Chipset

• Bộ nhớ

  1. Support for DDR4 5333(O.C.)/ DDR4 5133(O.C.)/DDR4 5000(O.C.)/4933(O.C.)/4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300(O.C.)/4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133 MHz memory modules
  2. 4 x DDR DIMM sockets supporting up to 128 GB (32 GB single DIMM capacity) of system memory
  3. Dual channel memory architecture
  4. Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode)
  5. Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules
  6. Support for Extreme Memory Profile (XMP) memory modules
  (Go to GIGABYTE's website for the latest supported memory speeds and memory modules.)

• Card đồ họa tích hợp

  Integrated Graphics Processor-Intel^® HD Graphics support:
  1. 1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz
     * Support for HDMI 2.1 version and HDCP 2.3.
     ** Support native HDMI 2.1 TMDS compatible ports.
  2. 1 x DisplayPort, supporting a maximum resolution of 4096x2304@60 Hz
     * Support for DisplayPort 1.2 version and HDCP 2.3
  (Graphics specifications may vary depending on CPU support.)

• Âm thanh

  1. Realtek^® Audio CODEC
  2. High Definition Audio
  3. 2/4/5.1/7.1-channel
     * To configure 7.1-channel audio, you need to open the audio software and select Device advanced settings > Playback Device to change the default setting first. Please visit GIGABYTE's website for details on configuring the audio software.
  4. Support for S/PDIF Out

• LAN

  1. Realtek^® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)

• Khe cắm mở rộng

  1. 1 x PCI Express x16 slot, running at x16 (PCIEX16)
     * For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot.
     (The PCIEX16 slot conforms to PCI Express 5.0 standard.)
  2. 1 x PCI Express x16 slot, running at x4 (PCIEX4)
  3. 1 x PCI Express x16 slot, running at x1 (PCIEX1_4)
  4. 2 x PCI Express x1 slots
     (The PCIEX4 and PCIEX1 slots conform to PCI Express 3.0 standard.)

• Công nghệ đa card đồ họa

  1. Support for AMD Quad-GPU CrossFire™ and 2-Way AMD CrossFire™ technologies

• Giao diện lưu trữ

  CPU:
  1. 1 x M.2 connector (Socket 3, M key, type 2260/2280/22110 PCIe 4.0 x4/x2 SSD support) (M2A_CPU)
  Chipset:
  1. 1 x M.2 connector (Socket 3, M key, type 2260/2280 PCIe 4.0 x4/x2 SSD support) (M2P_SB)
  2. 1 x M.2 connector (Socket 3, M key, type 2260/2280 PCIe 4.0 x4/x2 SSD support) (M2Q_SB)
  3. 6 x SATA 6Gb/s connectors
  Support for RAID 0, RAID 1, RAID 5, and RAID 10

  Intel^® Optane™ Memory Ready
  * System acceleration with Intel^® Optane™ Memory can only be enabled on the M.2 connectors supported by the Chipset.

• USB

  Chipset:
  1. 1 x USB Type-C^® port on the back panel, with USB 3.2 Gen 2x2 support
  2. 1 x USB Type-C^® port with USB 3.2 Gen 1 support, available through the internal USB header
  3. 1 x USB 3.2 Gen 2 Type-A ports (red) on the back panel
  4. 6 x USB 3.2 Gen 1 ports (4 ports on the back panel, 2 ports available through the internal USB header)
  Chipset+2 USB 2.0 Hubs:
  1. 8 x USB 2.0/1.1 ports (4 ports on the back panel, 4 ports available through the internal USB headers)

• Kết nối I/O bên trong

  1. 1 x 24-pin ATX main power connector
  2. 1 x 8-pin ATX 12V power connector
  3. 1 x 4-pin ATX 12V power connector
  4. 1 x CPU fan header
  5. 1 x water cooling CPU fan header
  6. 3 x system fan headers
  7. 1 x system fan/water cooling pump header
  8. 2 x addressable LED strip headers
  9. 2 x RGB LED strip headers
  10. 3 x M.2 Socket 3 connectors
  11. 6 x SATA 6Gb/s connectors
  12. 1 x front panel header
  13. 1 x front panel audio header
  14. 1 x S/PDIF Out header
  15. 1 x USB Type-C^® header, with USB 3.2 Gen 1 support
  16. 1 x USB 3.2 Gen 1 header
  17. 2 x USB 2.0/1.1 headers
  18. 1 x serial port header
  19. 2 x Thunderbolt™ add-in card connectors
  20. 1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only)
  21. 1 x reset button
  22. 1 x reset jumper
  23. 1 x Q-Flash Plus button
  24. 1 x Clear CMOS jumper
  ＊All fan headers are subject to support AIO_Pump, Pump and high performance fan with the capability of delivering up to 2A/12V @ 24W.

• Kết nối bảng phía sau

  1. 1 x PS/2 keyboard/mouse port
  2. 1 x DisplayPort
  3. 1 x HDMI port
  4. 1 x USB Type-C^® port, with USB 3.2 Gen 2x2 support
  5. 1 x USB 3.2 Gen 2 Type-A port (red)
  6. 4 x USB 3.2 Gen 1 ports
  7. 4 x USB 2.0/1.1 ports
  8. 1 x RJ-45 port
  9. 3 x audio jacks

• Điều khiển I/O

  1. iTE^® I/O Controller Chip

• Theo dõi phần cứng

  1. Voltage detection
  2. Temperature detection
  3. Fan speed detection
  4. Water cooling flow rate detection
  5. Fan fail warning
  6. Fan speed control
     * Whether the fan (pump) speed control function is supported will depend on the fan (pump) you install.

• BIOS

  1. 1 x 256 Mbit flash
  2. Use of licensed AMI UEFI BIOS
  3. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

• Tính năng duy nhất

  1. Support for APP Center
     * Available applications in APP Center may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications.
     @BIOS
     EasyTune
     Fast Boot
     Game Boost
     ON/OFF Charge
     RGB Fusion
     Smart Backup
     System Information Viewer
  2. Support for Q-Flash Plus
  3. Support for Q-Flash
  4. Support for Xpress Install

• Gói phần mềm

  1. Norton^® Internet Security (OEM version)
  2. LAN bandwidth management software

• Hệ điều hành

  1. Support for Windows 11 64-bit
  2. Support for Windows 10 64-bit

• Hệ số khuôn

  1. ATX Form Factor; 30.5cm x 24.4cm

• Thương hiệu: Gigabyte
• Bảo hành: 36 tháng
• Tình trạng: Mới 100%
• Kích thước: Hệ số hình thức Mini-ITX 17,0cm x 17,0cm
• CPU hỗ trợ:
  – Socket LGA1700: Hỗ trợ bộ vi xử lý Intel ® Core ™ i9 thế hệ thứ 12 / bộ xử lý Intel ® Core ™ i7 / bộ xử lý Intel ® Core ™ i5
  (Truy cập trang web của GIGABYTE để biết danh sách hỗ trợ CPU mới nhất.)
  – Bộ nhớ đệm L3 thay đổi tùy theo CPU
  (Vui lòng tham khảo “Danh sách hỗ trợ CPU” để biết thêm thông tin.)
• Chipset: Bộ chip Intel ® Z690 Express
• RAM hỗ trợ:
  – DDR4 5333(O.C.)/ DDR4 5133(O.C.)/DDR4 5000(O.C.)/4933(O.C.)/4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300(O.C.)/4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133 MHz memory modules
  – 2 x ổ cắm DDR DIMM hỗ trợ bộ nhớ hệ thống lên đến 64 GB (32 GB dung lượng DIMM đơn)
  – Kiến trúc bộ nhớ kênh đôi
  – Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 không đệm ECC (hoạt động ở chế độ không ECC)
  – Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 / 1Rx16 không có bộ đệm ECC Un-buffer
  – Hỗ trợ mô-đun bộ nhớ Extreme Memory Profile (XMP)
• Cổng xuất hình:
  – 1 x cổng HDMI, hỗ trợ độ phân giải tối đa 4096×2160 @ 60 Hz
  * Hỗ trợ phiên bản HDMI 2.0 và HDCP 2.3.
  – 1 x cổng DisplayPort, hỗ trợ độ phân giải tối đa 5120×2160 @ 60 Hz
  * Hỗ trợ phiên bản DisplayPort 1.4 và HDCP 2.3
  * DisplayPort không hỗ trợ kết nối HDMI bằng bộ chuyển đổi.
• Âm thanh:
  – Realtek ® ALC4080 CODEC
  – Hỗ trợ cho DTS: X ® Ultra
  – Âm thanh độ nét cao
  – 2 kênh
• LAN và kết nối không dây:
  – Intel® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)
  – Intel® Wi-Fi 6 AX201:
  – WIFI a, b, g, n, ac, ax, hỗ trợ Băng tần kép 2,4 / 5 GHz
  – BLUETOOTH 5.2
  – Hỗ trợ chuẩn không dây 11ax 160MHz và tốc độ dữ liệu lên đến 2,4 Gbps
  * Tốc độ dữ liệu thực tế có thể thay đổi tùy theo môi trường và thiết bị.
• Khe mở rộng
  – 1 x khe cắm PCI Express x16, chạy ở x16
  (Các khe cắm PCI Express x16 tuân theo tiêu chuẩn PCI Express 5.0.)
• Giao diện lưu trữ:
  CPU:
  – 1 x đầu nối M.2 ở mặt sau GC-Z690I BTB PLUG (Ổ cắm 3, phím M, hỗ trợ SSD loại 2260/2280 PCIe 4.0 x4 / x2) (M2A_CPU)
  Chipset:
  – 1 x đầu nối M.2 ở mặt trước GC-Z690I BTB PLUG (Ổ cắm 3, phím M, hỗ trợ SSD loại 2242/2260/2280 PCIe 4.0 x4 / x2) (M2P_SB)
  – 4 x kết nối SATA 6Gb / s
  – Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10 Sẵn sàng cho Bộ nhớ
  – Intel ® Optane ™
  * Tăng tốc hệ thống với Bộ nhớ Intel ® Optane ™ chỉ có thể được bật trên các đầu nối M.2 được hỗ trợ bởi Chipset.
• Kết nối mặt sau:
  – 2 x đầu nối ăng ten SMA (2T2R)
  – 1 x DisplayPort
  – 1 x cổng HDMI
  – 1 x cổng USB Type-C ® , với hỗ trợ USB 3.2 Gen 2×2
  – 3 x Cổng USB 3.2 Gen 2 Loại A (màu đỏ)
  – 2 x cổng USB 3.2 Gen 1
  – 2 x cổng USB 2.0 / 1.1
  – 1 x nút Q-Flash Plus
  – 1 x cổng RJ-45
  – 2 x giắc cắm âm thanh

• CPU

  1. LGA1700 socket: Support for 12th Generation Intel^® Core™, Pentium^® Gold and Celeron^® Processors*
  2. L3 cache varies with CPU
  * Please refer to "CPU Support List" for more information.

• Chipset

  1. Intel^® Z690 Express Chipset

• Bộ nhớ

  1. Support for DDR5 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.) / 4800 / 4000 MHz memory modules
  2. 2 x DDR DIMM sockets supporting up to 64 GB (32 GB single DIMM capacity) of system memory
  3. Dual channel memory architecture
  4. Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode)
  5. Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules
  6. Support for Extreme Memory Profile (XMP) memory modules
  (Please refer "Memory Support List" for more information.)

• Card đồ họa tích hợp

  Integrated Graphics Processor-Intel^® HD Graphics support:
  • 1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz
    * Support for HDMI 2.1 version and HDCP 2.3.
    ** Support native HDMI 2.1 TMDS compatible ports.
  • 1 x DisplayPort port, supporting a maximum resolution of 5120x2160@60 Hz
    * Support for DisplayPort 1.4 version and HDCP 2.3
    * The DisplayPort does not support HDMI connection by adapter.
  • (Graphics specifications may vary depending on CPU support.)

• Âm thanh

  1. Realtek^® ALC4080 CODEC
  2. Support for DTS:X^® Ultra
  3. High Definition Audio
  4. 2-channel

• LAN

  1. Intel^® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)

• Wireless Communication module

  Intel^® Wi-Fi 6E AX411
  1. WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands
  2. BLUETOOTH 5.2
  3. Support for 11ax 160MHz wireless standard and up to 2.4 Gbps data rate
     * Actual data rate may vary depending on environment and equipment.
     ** Does not support system Wake-on-WLAN from hibernation (S4).

• Khe cắm mở rộng

  1. 1 x PCI Express x16 slot, running at x16
  2. (The PCI Express x16 slots conform to PCI Express 5.0 standard.)

• Giao diện lưu trữ

  CPU:
  1. 1 x M.2 connector on the back of the GC-Z690I BTB PLUG (Socket 3, M key, type 2260/2280 PCIe 4.0 x4/x2 SSD support) (M2A_CPU)
  Chipset:
  1. 1 x M.2 connector on the front of GC-Z690I BTB PLUG (Socket 3, M key, type 2242/2260/2280 PCIe 4.0 x4/x2 SSD support) (M2P_SB)
  2. 2 x SATA 6Gb/s connectors
  Support for RAID 0, RAID 1

  Intel^® Optane™ Memory Ready
  * System acceleration with Intel^® Optane™ Memory can only be enabled on the M.2 connectors supported by the Chipset.

• USB

  Chipset:
  1. 1 x USB Type-C^® port on the back panel, with USB 3.2 Gen 2x2 support
  2. 1 x USB Type-C^® port with USB 3.2 Gen 2 support, available through the internal USB header
  3. 3 x USB 3.2 Gen 2 Type-A ports (red) on the back panel
  4. 4 x USB 3.2 Gen 1 ports (2 ports on the back panel, 2 ports available through the internal USB header)
  5. 2 x USB 2.0/1.1 ports on the back panel
  Chipset+USB 2.0 Hub:
  1. 4 x USB 2.0/1.1 ports available through the USB headers on the front of GC-Z690I BTB PLUG

• Kết nối I/O bên trong

  1. 1 x 24-pin ATX main power connector
  2. 1 x 8-pin ATX 12V power connector
  3. 1 x external power connector^{(Note 1)}
  4. 1 x CPU fan header
  5. 1 x water cooling CPU fan header
  6. 2 x system fan headers(SYS_FAN1/SYS_FAN2^{(Note 1)})
  7. 1 x addressable LED strip header^{(Note 1)}
  8. 1 x RGB LED strip header
  9. 2 x M.2 Socket 3 connectors(M2A_CPU^{(Note 2)}/M2P_SB^{(Note 1)})
  10. 2 x SATA 6Gb/s connectors
  11. 1 x front panel header
  12. 1 x front panel audio header(routed from the adapter card on the rear panel)
  13. 1 x speaker header
  14. 1 x USB Type-C^® header, with USB 3.2 Gen 2 support
  15. 1 x USB 3.2 Gen 1 header
  16. 1 x USB 2.0/1.1 header^{(Note 1)}
  17. 1 x reset button^{(Note 1)}
  18. 1 x reset jumper
  19. 1 x Clear CMOS jumper
  ＊All fan headers are subject to support AIO_Pump, Pump and high performance fan with the capability of delivering up to 2A/12V @ 24W.

  (Note 1) The connector is on the front of GC-Z690I BTB PLUG.
  (Note 2) The connector is on the back of GC-Z690I BTB PLUG.

• Kết nối bảng phía sau

  1. 2 x SMA antenna connectors (2T2R)
  2. 1 x DisplayPort
  3. 1 x HDMI port
  4. 1 x USB Type-C^® port, with USB 3.2 Gen 2x2 support
  5. 3 x USB 3.2 Gen 2 Type-A ports (red)
  6. 2 x USB 3.2 Gen 1 ports
  7. 2 x USB 2.0/1.1 ports
  8. 1 x Q-Flash Plus button
  9. 1 x RJ-45 port
  10. 2 x audio jacks

• Điều khiển I/O

  1. iTE^® I/O Controller Chip

• Theo dõi phần cứng

  1. Voltage detection
  2. Temperature detection
  3. Fan speed detection
  4. Water cooling flow rate detection
  5. Fan fail warning
  6. Fan speed control
     * Whether the fan speed control function is supported will depend on the cooler you install.

• BIOS

  1. 1 x 256 Mbit flash
  2. Use of licensed AMI UEFI BIOS
  3. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

• Tính năng duy nhất

  1. Support for APP Center
     * Available applications in APP Center may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications.
     @BIOS
     EasyTune
     Fast Boot
     Game Boost
     ON/OFF Charge
     RGB Fusion
     Smart Backup
     System Information Viewer
  2. Support for Q-Flash Plus
  3. Support for Q-Flash
  4. Support for Xpress Install

• Gói phần mềm

  1. Norton^® Internet Security (OEM version)
  2. LAN bandwidth management software

• Hệ điều hành

  1. Support for Windows 11 64-bit
  2. Support for Windows 10 64-bit

• Hệ số khuôn

  1. Mini-ITX Form Factor; 17.0cm x 17.0cm

• CPU

  1. LGA1700 socket: Support for 12th Generation Intel^® Core™, Pentium^® Gold and Celeron^® Processors*
  2. L3 cache varies with CPU
  * Please refer to "CPU Support List" for more information.

• Chipset

  1. Intel^® Z690 Express Chipset

• Memory

  1. Support for DDR4 5333(O.C.)/ DDR4 5133(O.C.)/DDR4 5000(O.C.)/4933(O.C.)/4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300(O.C.)/4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133 MHz memory modules
  2. 4 x DDR4 DIMM sockets supporting up to 128 GB (32 GB single DIMM capacity) of system memory
  3. Dual channel memory architecture
  4. Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode)
  5. Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules
  6. Support for Extreme Memory Profile (XMP) memory modules
  (Please refer "Memory Support List" for more information.)

• Onboard Graphics

  Integrated Graphics Processor-Intel^® HD Graphics support:
  1. 1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz
     * Support for HDMI 2.1 version and HDCP 2.3.
     ** Support native HDMI 2.1 TMDS compatible ports
  2. 1 x DisplayPort, supporting a maximum resolution of 4096x2304@60 Hz
     * Support for DisplayPort 1.2 version and HDCP 2.3
  (Graphics specifications may vary depending on CPU support.)

• Audio

  1. Realtek^® Audio CODEC
  2. High Definition Audio
  3. 2/4/5.1/7.1-channel
     * To configure 7.1-channel audio, you need to open the audio software and select Device advanced settings > Playback Device to change the default setting first. Please visit GIGABYTE's website for details on configuring the audio software.
  4. Support for S/PDIF Out

• LAN

  1. Intel^® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)

• Wireless Communication module

  WIFI Module
  1. WIFI a, b, g, n, ac, ax, supporting 2.4/5 GHz Dual-Band
  2. BLUETOOTH 5.2
  3. Support for 11ax 160MHz wireless standard and up to 2.4 Gbps data rate
     * Actual data rate may vary depending on environment and equipment.

• Expansion Slots

  1. 1 x PCI Express x16 slot, running at x16 (PCIEX16)
     (The PCIEX16 slot conforms to PCI Express 5.0 standard.)
  2. 1 x PCI Express x16 slot, running at x4 (PCIEX4)
     (The PCIEX4 slot conforms to PCI Express 3.0 standard.)

• Multi-Graphics Technology

  1. Support for AMD Quad-GPU CrossFire™ and 2-Way AMD CrossFire™ technologies

• Storage Interface

  CPU:
  1. 1 x M.2 connector (Socket 3, M key, type 2260/2280 PCIe 4.0 x4/x2 SSD support) (M2A_CPU)
  Chipset:
  1. 1 x M.2 connector (Socket 3, M key, type 2260/2280 PCIe 4.0 x4/x2 SSD support) (M2Q_SB)
  2. 1 x M.2 connector (Socket 3, M key, type 2260/2280/22110 PCIe 4.0 x4/x2 SSD support) (M2P_SB)
  3. 6 x SATA 6Gb/s connectors
  Support for RAID 0, RAID 1, RAID 5, and RAID 10
  Intel^® Optane™ Memory Ready
  * System acceleration with Intel^® Optane™ Memory can only be enabled on the M.2 connectors supported by the Chipset.

• USB

  Chipset:
  1. 1 x USB Type-C^® port on the back panel, with USB 3.2 Gen 2x2 support
  2. 1 x USB Type-C^® port with USB 3.2 Gen 2 support, available through the internal USB header
  3. 1 x USB 3.2 Gen 2 Type-A port (red) on the back panel
  Chipset+2 USB 3.2 Gen 1 Hubs:
  1. 6 x USB 3.2 Gen 1 ports (4 ports on the back panel, 2 ports available through the internal USB header)
  Chipset+2 USB 2.0 Hubs:
  1. 8 x USB 2.0/1.1 ports (4 ports on the back panel, 4 ports available through the internal USB headers)

• Internal I/O Connectors

  1. 1 x 24-pin ATX main power connector
  2. 1 x 8-pin ATX 12V power connector
  3. 1 x 4-pin ATX 12V power connector
  4. 1 x CPU fan header
  5. 1 x water cooling CPU fan header
  6. 3 x system fan headers
  7. 1 x system fan/water cooling pump header
  8. 2 x addressable LED strip headers
  9. 2 x RGB LED strip headers
  10. 3 x M.2 Socket 3 connectors
  11. 6 x SATA 6Gb/s connectors
  12. 1 x front panel header
  13. 1 x front panel audio header
  14. 1 x USB Type-C^® header, with USB 3.2 Gen 2 support
  15. 1 x USB 3.2 Gen 1 header
  16. 2 x USB 2.0/1.1 headers
  17. 2 x Thunderbolt™ add-in card connectors
  18. 1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only)
  19. 1 x serial port header
  20. 1 x reset button
  21. 1 x Q-Flash Plus button
  22. 1 x reset jumper
  23. 1 x Clear CMOS jumper

• Back Panel Connectors

  1. 1 x USB Type-C^® port, with USB 3.2 Gen 2x2 support
  2. 1 x USB 3.2 Gen 2 Type-A port (red)
  3. 4 x USB 3.2 Gen 1 ports
  4. 4 x USB 2.0/1.1 ports
  5. 2 x SMA antenna connectors (2T2R)
  6. 1 x HDMI port
  7. 1 x DisplayPort
  8. 1 x RJ-45 port
  9. 1 x optical S/PDIF Out connector
  10. 2 x audio jacks

• I/O Controller

  1. iTE^® I/O Controller Chip

• H/W Monitoring

  1. Voltage detection
  2. Temperature detection
  3. Fan speed detection
  4. Water cooling flow rate detection
  5. Fan fail warning
  6. Fan speed control
     * Whether the fan (pump) speed control function is supported will depend on the fan (pump) you install.

• BIOS

  1. 1 x 256 Mbit flash
  2. Use of licensed AMI UEFI BIOS
  3. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

• Unique Features

  1. Support for APP Center
     * Available applications in APP Center may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications.
     @BIOS
     EasyTune
     Fast Boot
     Game Boost
     ON/OFF Charge
     RGB Fusion
     Smart Backup
     System Information Viewer
  2. Support for Q-Flash Plus
  3. Support for Q-Flash
  4. Support for Xpress Install

• Bundled Software

  1. Norton^® Internet Security (OEM version)
  2. cFosSpeed

• Operating System

  1. Support for Windows 11 64-bit
  2. Support for Windows 10 64-bit

• Form Factor

  1. Micro ATX Form Factor; 24.4cm x 24.4cm

Thông tin kỹ thuật:

• CPU

  1. LGA1700 socket: Support for the 13th and 12th Generation Intel^® Core™, Pentium^® Gold and Celeron^® Processors
  2. L3 cache varies with CPU
  (Please refer "CPU Support List" for more information.)

• Chipset

  1. Intel^® Z790 Express Chipset

• Bộ nhớ

  1.
  2. Support for DDR4 5333(O.C.)/ DDR4 5133(O.C.)/DDR4 5000(O.C.)/4933(O.C.)/4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300(O.C.)/4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133 MHz memory modules
  3. 4 x DDR DIMM sockets supporting up to 128 GB (32 GB single DIMM capacity) of system memory
  4. Dual channel memory architecture
  5. Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode)
  6. Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules
  7. Support for Extreme Memory Profile (XMP) memory modules
  (Please refer "Memory Support List" for more information.)

• Card đồ họa tích hợp

  Integrated Graphics Processor-Intel^® HD Graphics support:
  1. 1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz
     * Support for HDMI 2.0 version and HDCP 2.3.
  2. 1 x DisplayPort, supporting a maximum resolution of 4096x2304@60
     * Support for DisplayPort 1.2 version and HDCP 2.3
  (Graphics specifications may vary depending on CPU support.)

• Âm thanh

  1. Realtek^® Audio CODEC
  2. High Definition Audio
  3. 2/4/5.1/7.1-channel
     * You can change the functionality of an audio jack using the audio software. To configure 7.1-channel audio, access the audio software for audio settings.
  4. Support for S/PDIF Out

• LAN

  1. Realtek^® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)

• Wireless Communication module

  Intel^® Wi-Fi 6E AX211
  1. WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands
  2. BLUETOOTH 5.3
  3. Support for 11ax 160MHz wireless standard and up to 2.4 Gbps data rate
     * Actual data rate may vary depending on environment and equipment.

• Khe cắm mở rộng

  CPU:
  1. 1 x PCI Express x16 slot, supporting PCIe 5.0 and running at x16 (PCIEX16)
     * For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot.
  Chipset:
  1. 2 x PCI Express x16 slots, supporting PCIe 4.0 and running at x4 (PCIEX4_1, PCIEX4_2)
  Support for AMD CrossFire™ technology (PCIEX16 and PCIEX4)

• Giao diện lưu trữ

  CPU:
  1. 1 x M.2 connector (Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSD support) (M2A_CPU)
  Chipset:
  1. 2 x M.2 connectors (Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSD support) (M2P_SB, M2Q_SB)
  2. 1 x M.2 connector (Socket 3, M key, type 22110/2280 SATA and PCIe 4.0 x4 SSD support) (M2M_SB)
  3. 6 x SATA 6Gb/s connectors
  RAID 0, RAID 1, RAID 5, and RAID 10 support for NVMe SSD storage devices

  RAID 0, RAID 1, RAID 5, and RAID 10 support for SATA storage devices
  * Refer to "2-8 Internal Connectors," for the installation notices for the M.2 and SATA connectors.

• USB

  Chipset:
  1. 1 x USB Type-C^® port on the back panel, with USB 3.2 Gen 2x2 support
  2. 1 x USB Type-C^® port with USB 3.2 Gen 2 support, available through the internal USB header
  3. 2 x USB 3.2 Gen 2 Type-A ports (red) on the back panel
  4. 5 x USB 3.2 Gen 1 ports (3 ports on the back panel, 2 ports available through the internal USB header)
  Chipset+2 USB 2.0 Hubs:
  1. 8 x USB 2.0/1.1 ports (4 ports on the back panel, 4 ports available through the internal USB headers)

• Kết nối I/O bên trong

  1. 1 x 24-pin ATX main power connector
  2. 2 x 8-pin ATX 12V power connectors
  3. 1 x CPU fan header
  4. 1 x water cooling CPU fan header
  5. 3 x system fan headers
  6. 1 x system fan/water cooling pump header
  7. 2 x addressable LED strip headers
  8. 2 x RGB LED strip headers
  9. 4 x M.2 Socket 3 connectors
  10. 6 x SATA 6Gb/s connectors
  11. 1 x front panel header
  12. 1 x front panel audio header
  13. 1 x USB Type-C^® header, with USB 3.2 Gen 2 support
  14. 1 x USB 3.2 Gen 1 header
  15. 2 x USB 2.0/1.1 headers
  16. 2 x Thunderbolt™ add-in card connectors
  17. 1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only)
  18. 1 x reset button
  19. 1 x Q-Flash Plus button
  20. 1 x Clear CMOS button
  21. 1 x reset jumper
  22. 1 x Clear CMOS jumper

• Kết nối bảng phía sau

  1. 1 x USB Type-C^® port, with USB 3.2 Gen 2x2 support
  2. 2 x USB 3.2 Gen 2 Type-A ports (red)
  3. 3 x USB 3.2 Gen 1 ports
  4. 4 x USB 2.0/1.1 ports
  5. 2 x SMA antenna connectors (2T2R)
  6. 1 x HDMI 2.0 port
  7. 1 x DisplayPort
  8. 1 x RJ-45 port
  9. 1 x optical S/PDIF Out connector
  10. 2 x audio jacks

• Điều khiển I/O

  1. iTE^® I/O Controller Chip

• Theo dõi phần cứng

  1. Voltage detection
  2. Temperature detection
  3. Fan speed detection
  4. Water cooling flow rate detection
  5. Fan fail warning
  6. Fan speed control
     * Whether the fan (pump) speed control function is supported will depend on the fan (pump) you install.

• BIOS

  1. 1 x 256 Mbit flash
  2. Use of licensed AMI UEFI BIOS
  3. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

• Tính năng duy nhất

  1. Support for GIGABYTE Control Center (GCC)
     * Available applications in GCC may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications.
  2. Support for Q-Flash
  3. Support for Q-Flash Plus
  4. Support for Smart Backup

• Gói phần mềm

  1. Norton^® Internet Security (OEM version)
  2. LAN bandwidth management software

• Hệ điều hành

  1. Support for Windows 11 64-bit
  2. Support for Windows 10 64-bit

• Hệ số khuôn

  1. ATX Form Factor; 30.5cm x 24.4cm

• CPU

  1. LGA1700 socket: Support for the 13th and 12th Generation Intel^® Core™, Pentium^® Gold and Celeron^® Processors
  2. L3 cache varies with CPU
  (Please refer "CPU Support List" for more information.)

• Chipset

  1. Intel^® Z790 Express Chipset

• Memory

  1. Support for DDR5 7600(O.C.) /7400(O.C.) /7200(O.C.) /7000(O.C.) /6800(O.C.) /6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.) / 4800 / 4000 memory modules
  2. 4 x DDR DIMM sockets supporting up to 128 GB (32 GB single DIMM capacity) of system memory
  3. Dual channel memory architecture
  4. Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode)
  5. Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules
  6. Support for Extreme Memory Profile (XMP) memory modules
  (Please refer "Memory Support List" for more information.)

• Onboard Graphics

  Integrated Graphics Processor-Intel^® HD Graphics support:
  1. 1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz
     * Support for HDMI 2.0 version and HDCP 2.3.
  2. 1 x DisplayPort, supporting a maximum resolution of 4096x2304@60
     * Support for DisplayPort 1.2 version and HDCP 2.3
  (Graphics specifications may vary depending on CPU support.)

• Audio

  1. Realtek^® Audio CODEC
  2. High Definition Audio
  3. 2/4/5.1/7.1-channel
     * You can change the functionality of an audio jack using the audio software. To configure 7.1-channel audio, access the audio software for audio settings.
  4. Support for S/PDIF Out

• LAN

  1. Realtek^® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)

• Expansion Slots

  CPU:
  1. 1 x PCI Express x16 slot, supporting PCIe 5.0 and running at x16 (PCIEX16)
     * For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot.
  Chipset:
  1. 2 x PCI Express x16 slots, supporting PCIe 4.0 and running at x4 (PCIEX4_1, PCIEX4_2)
  Support for AMD CrossFire™ technology (PCIEX16 and PCIEX4)

• Storage Interface

  CPU:
  1. 1 x M.2 connector (Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSD support) (M2A_CPU)
  Chipset:
  1. 2 x M.2 connectors (Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSD support) (M2P_SB, M2Q_SB)
  2. 1 x M.2 connector (Socket 3, M key, type 22110/2280 SATA and PCIe 4.0 x4 SSD support) (M2M_SB)
  3. 6 x SATA 6Gb/s connectors
  RAID 0, RAID 1, RAID 5, and RAID 10 support for NVMe SSD storage devices

  RAID 0, RAID 1, RAID 5, and RAID 10 support for SATA storage devices
  * Refer to "2-8 Internal Connectors," for the installation notices for the M.2 and SATA connectors.

• USB

  Chipset:
  1. 1 x USB Type-C^® port on the back panel, with USB 3.2 Gen 2x2 support
  2. 1 x USB Type-C^® port with USB 3.2 Gen 2 support, available through the internal USB header
  3. 2 x USB 3.2 Gen 2 Type-A ports (red) on the back panel
  4. 5 x USB 3.2 Gen 1 ports (3 ports on the back panel, 2 ports available through the internal USB header)
  Chipset+2 USB 2.0 Hubs:
  1. 8 x USB 2.0/1.1 ports (4 ports on the back panel, 4 ports available through the internal USB headers)

• Internal I/O Connectors

  1. 1 x 24-pin ATX main power connector
  2. 2 x 8-pin ATX 12V power connectors
  3. 1 x CPU fan header
  4. 1 x water cooling CPU fan header
  5. 3 x system fan headers
  6. 1 x system fan/water cooling pump header
  7. 2 x addressable LED strip headers
  8. 2 x RGB LED strip headers
  9. 4 x M.2 Socket 3 connectors
  10. 6 x SATA 6Gb/s connectors
  11. 1 x front panel header
  12. 1 x front panel audio header
  13. 1 x USB Type-C^® header, with USB 3.2 Gen 2 support
  14. 1 x USB 3.2 Gen 1 header
  15. 2 x USB 2.0/1.1 headers
  16. 2 x Thunderbolt™ add-in card connectors
  17. 1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only)
  18. 1 x reset button
  19. 1 x Q-Flash Plus button
  20. 1 x Clear CMOS button
  21. 1 x reset jumper
  22. 1 x Clear CMOS jumper

• Back Panel Connectors

  1. 1 x USB Type-C^® port, with USB 3.2 Gen 2x2 support
  2. 2 x USB 3.2 Gen 2 Type-A ports (red)
  3. 3 x USB 3.2 Gen 1 ports
  4. 4 x USB 2.0/1.1 ports
  5. 1 x HDMI 2.0 port
  6. 1 x DisplayPort
  7. 1 x RJ-45 port
  8. 1 x optical S/PDIF Out connector
  9. 2 x audio jacks

• I/O Controller

  1. iTE^® I/O Controller Chip

• H/W Monitoring

  1. Voltage detection
  2. Temperature detection
  3. Fan speed detection
  4. Water cooling flow rate detection
  5. Fan fail warning
  6. Fan speed control
     * Whether the fan (pump) speed control function is supported will depend on the fan (pump) you install.

• BIOS

  1. 1 x 256 Mbit flash
  2. Use of licensed AMI UEFI BIOS
  3. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

• Unique Features

  1. Support for GIGABYTE Control Center (GCC)
     * Available applications in GCC may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications.
  2. Support for Q-Flash
  3. Support for Q-Flash Plus
  4. Support for Smart Backup

• Bundled Software

  1. Norton^® Internet Security (OEM version)
  2. LAN bandwidth management software

• Operating System

  1. Support for Windows 11 64-bit
  2. Support for Windows 10 64-bit

• Form Factor

  1. ATX Form Factor; 30.5cm x 24.4cm

THÔNG SỐ KỸ THUẬT

• CPU

  1. LGA1700 socket: Support for the 13th and 12th Generation Intel^® Core™, Pentium^® Gold and Celeron^® Processors
  2. L3 cache varies with CPU
  (Please refer "CPU Support List" for more information.)

• Chipset

  1. Intel^® Z790 Express Chipset

• Memory

  1. Support for DDR5 7600(O.C.) /7400(O.C.) /7200(O.C.) /7000(O.C.) /6800(O.C.) /6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.) / 4800 / 4000 memory modules
  2. 4 x DDR DIMM sockets supporting up to 128 GB (32 GB single DIMM capacity) of system memory
  3. Dual channel memory architecture
  4. Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode)
  5. Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules
  6. Support for Extreme Memory Profile (XMP) memory modules
  (Please refer "Memory Support List" for more information.)

• Onboard Graphics

  Integrated Graphics Processor-Intel^® HD Graphics support:
  1. 1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz
     * Support for HDMI 2.0 version and HDCP 2.3.
  2. 1 x DisplayPort, supporting a maximum resolution of 4096x2304@60
     * Support for DisplayPort 1.2 version and HDCP 2.3
  (Graphics specifications may vary depending on CPU support.)

• Audio

  1. Realtek^® Audio CODEC
  2. High Definition Audio
  3. 2/4/5.1/7.1-channel
     * You can change the functionality of an audio jack using the audio software. To configure 7.1-channel audio, access the audio software for audio settings.
  4. Support for S/PDIF Out

• LAN

  1. Realtek^® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)

• Wireless Communication module

  Intel^® Wi-Fi 6E AX210 (PCB rev. 1.0)
  1. WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands
  2. BLUETOOTH 5.3
  3. Support for 11ax 160MHz wireless standard and up to 2.4 Gbps data rate
  Intel^® Wi-Fi 6E AX211 (PCB rev. 1.1)
  1. WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands
  2. BLUETOOTH 5.3
  3. Support for 11ax 160MHz wireless standard and up to 2.4 Gbps data rate
  (Actual data rate may vary depending on environment and equipment.)

• Expansion Slots

  CPU:
  1. 1 x PCI Express x16 slot, supporting PCIe 5.0 and running at x16 (PCIEX16)
     * For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot.
  Chipset:
  1. 1 x PCI Express x16 slots, supporting PCIe 4.0 and running at x4 (PCIEX4_1)
  2. 1 x PCI Express x16 slots, supporting PCIe 3.0 and running at x4 (PCIEX4_2)

• Storage Interface

  CPU:
  1. 1 x M.2 connector (Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSD support) (M2A_CPU)
  Chipset:
  1. 2 x M.2 connectors (Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSD support) (M2P_SB, M2Q_SB)
  2. 1 x M.2 connector (Socket 3, M key, type 22110/2280 SATA and PCIe 4.0 x4/x2 SSD support) (M2M_SB)
  3. 6 x SATA 6Gb/s connectors
     * Refer to "2-8 Internal Connectors," for the installation notices for the M.2 and SATA connectors.
  RAID 0, RAID 1, RAID 5, and RAID 10 support for NVMe SSD storage devices
  RAID 0, RAID 1, RAID 5, and RAID 10 support for SATA storage devices

• USB

  Chipset:
  1. 1 x USB Type-C^® port on the back panel, with USB 3.2 Gen 2x2 support
  2. 1 x USB Type-C^® port with USB 3.2 Gen 2 support, available through the internal USB header
  3. 2 x USB 3.2 Gen 2 Type-A ports (red) on the back panel
  4. 5 x USB 3.2 Gen 1 ports (3 ports on the back panel, 2 ports available through the internal USB header)
  Chipset+2 USB 2.0 Hubs:
  1. 8 x USB 2.0/1.1 ports (4 ports on the back panel, 4 ports available through the internal USB headers)

• Internal I/O Connectors

  1. 1 x 24-pin ATX main power connector
  2. 2 x 8-pin ATX 12V power connectors
  3. 1 x CPU fan header
  4. 1 x water cooling CPU fan header
  5. 3 x system fan headers
  6. 1 x system fan/water cooling pump header
  7. 2 x addressable LED strip headers
  8. 2 x RGB LED strip headers
  9. 4 x M.2 Socket 3 connectors
  10. 6 x SATA 6Gb/s connectors
  11. 1 x front panel header
  12. 1 x front panel audio header
  13. 1 x USB Type-C^® header, with USB 3.2 Gen 2 support
  14. 1 x USB 3.2 Gen 1 header
  15. 2 x USB 2.0/1.1 headers
  16. 2 x Thunderbolt™ add-in card connectors
  17. 1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only)
  18. 1 x Q-Flash Plus button
  19. 1 x reset button
  20. 1 x reset jumper
  21. 1 x Clear CMOS jumper

• Back Panel Connectors

  1. 4 x USB 2.0/1.1 ports
  2. 2 x SMA antenna connectors (2T2R)
  3. 2 x USB 3.2 Gen 2 Type-A ports (red)
  4. 1 x DisplayPort
  5. 1 x HDMI 2.0 port
  6. 3 x USB 3.2 Gen 1 ports
  7. 1 x USB Type-C^® port, with USB 3.2 Gen 2x2 support
  8. 1 x RJ-45 port
  9. 1 x optical S/PDIF Out connector
  10. 2 x audio jacks

• I/O Controller

  1. iTE^® I/O Controller Chip

• H/W Monitoring

  1. Voltage detection
  2. Temperature detection
  3. Fan speed detection
  4. Water cooling flow rate detection
  5. Fan fail warning
  6. Fan speed control
     * Whether the fan (pump) speed control function is supported will depend on the fan (pump) you install.

• BIOS

  1. 1 x 256 Mbit flash
  2. Use of licensed AMI UEFI BIOS
  3. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

• Unique Features

  1. Support for GIGABYTE Control Center (GCC)
     * Available applications in GCC may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications.
  2. Support for Q-Flash
  3. Support for Q-Flash Plus
  4. Support for Smart Backup

• Bundled Software

  1. Norton^® Internet Security (OEM version)
  2. LAN bandwidth management software

• Operating System

  1. Support for Windows 11 64-bit
  2. Support for Windows 10 64-bit

• Form Factor

  1. ATX Form Factor; 30.5cm x 24.4cm

• CPU

  1. LGA1700 socket: Support for the 13th and 12th Generation Intel^® Core™, Pentium^® Gold and Celeron^® Processors
  2. L3 cache varies with CPU
  (Please refer "CPU Support List" for more information.)

• Chipset

  1. Intel^® Z790 Express Chipset

• Bộ nhớ

  1. Support for DDR5 7600(O.C.) /7400(O.C.) /7200(O.C.) /7000(O.C.) /6800(O.C.) /6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.) / 4800 / 4000 memory modules
  2. 4 x DDR DIMM sockets supporting up to 128 GB (32 GB single DIMM capacity) of system memory
  3. Dual channel memory architecture
  4. Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode)
  5. Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules
  6. Support for Extreme Memory Profile (XMP) memory modules
  (Please refer "Memory Support List" for more information.)

• Card đồ họa tích hợp

  Integrated Graphics Processor-Intel^® HD Graphics support:
  1. 1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz
     * Support for HDMI 2.0 version and HDCP 2.3.
  2. 1 x DisplayPort, supporting a maximum resolution of 4096x2304@60
     * Support for DisplayPort 1.2 version and HDCP 2.3
  (Graphics specifications may vary depending on CPU support.)

• Âm thanh

  1. Realtek^® ALC1200 CODEC
  2. High Definition Audio
  3. 2/4/5.1/7.1-channel
     * You can change the functionality of an audio jack using the audio software. To configure 7.1-channel audio, access the audio software for audio settings.
  4. Support for S/PDIF Out

• LAN

  1. Realtek^® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)

• Wireless Communication module

  Intel^® Wi-Fi 6E AX211
  1. WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands
  2. BLUETOOTH 5.3
  3. Support for 11ax 160MHz wireless standard and up to 2.4 Gbps data rate
     * Actual data rate may vary depending on environment and equipment.

• Khe cắm mở rộng

  CPU:
  1. 1 x PCI Express x16 slot, supporting PCIe 5.0 and running at x16 (PCIEX16)
     * For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot.
  Chipset:
  1. 1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x4 (PCIEX4)
  Support for AMD CrossFire™ technology

• Giao diện lưu trữ

  CPU:
  1. 1 x M.2 connector (Socket 3, M key, type 2280 PCIe 4.0 x4/x2 SSD support) (M2A_CPU)
  Chipset:
  1. 1 x M.2 connector (Socket 3, M key, type 2280 PCIe 4.0 x4/x2 SSD support) (M2Q_SB)
  2. 1 x M.2 connector (Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSD support) (M2P_SB)
  3. 6 x SATA 6Gb/s connectors
  RAID 0, RAID 1, RAID 5, and RAID 10 support for NVMe SSD storage devices
  RAID 0, RAID 1, RAID 5, and RAID 10 support for SATA storage devices

• USB

  Chipset:
  1. 1 x USB Type-C^® port on the back panel, with USB 3.2 Gen 2x2 support
  2. 1 x USB Type-C^® port with USB 3.2 Gen 2 support, available through the internal USB header
  3. 1 x USB 3.2 Gen 2 Type-A port (red) on the back panel
  Chipset+2 USB 2.0 Hubs:
  1. 6 x USB 3.2 Gen 1 ports (4 ports on the back panel, 2 ports available through the internal USB header)
  Chipset+2 USB 2.0 Hubs:
  1. 8 x USB 2.0/1.1 ports (4 ports on the back panel, 4 ports available through the internal USB headers)

• Kết nối I/O bên trong

  1. 1 x 24-pin ATX main power connector
  2. 1 x 8-pin ATX 12V power connector
  3. 1 x 4-pin ATX 12V power connector
  4. 1 x CPU fan header
  5. 1 x water cooling CPU fan header
  6. 3 x system fan headers
  7. 1 x system fan/water cooling pump header
  8. 2 x addressable LED strip headers
  9. 2 x RGB LED strip headers
  10. 3 x M.2 Socket 3 connectors
  11. 6 x SATA 6Gb/s connectors
  12. 1 x front panel header
  13. 1 x front panel audio header
  14. 1 x USB Type-C^® header, with USB 3.2 Gen 2 support
  15. 1 x USB 3.2 Gen 1 header
  16. 2 x USB 2.0/1.1 headers
  17. 2 x Thunderbolt™ add-in card connectors
  18. 1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only)
  19. 1 x serial port header
  20. 1 x reset button
  21. 1 x Q-Flash Plus button
  22. 1 x Clear CMOS button
  23. 1 x reset jumper

• Kết nối bảng phía sau

  1. 1 x USB Type-C^® port, with USB 3.2 Gen 2x2 support
  2. 1 x USB 3.2 Gen 2 Type-A port (red)
  3. 4 x USB 3.2 Gen 1 ports
  4. 4 x USB 2.0/1.1 ports
  5. 2 x SMA antenna connectors (2T2R)
  6. 1 x HDMI 2.0 port
  7. 1 x DisplayPort
  8. 1 x RJ-45 port
  9. 1 x optical S/PDIF Out connector
  10. 2 x audio jacks

• Điều khiển I/O

  1. iTE^® I/O Controller Chip

• Theo dõi phần cứng

  1. Voltage detection
  2. Temperature detection
  3. Fan speed detection
  4. Water cooling flow rate detection
  5. Fan fail warning
  6. Fan speed control
     * Whether the fan (pump) speed control function is supported will depend on the fan (pump) you install.

• BIOS

  1. 1 x 256 Mbit flash
  2. Use of licensed AMI UEFI BIOS
  3. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

• Tính năng duy nhất

  1. Support for GIGABYTE Control Center (GCC)
     * Available applications in GCC may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications.
  2. Support for Q-Flash
  3. Support for Q-Flash Plus
  4. Support for Smart Backup

• Gói phần mềm

  1. Norton^® Internet Security (OEM version)
  2. LAN bandwidth management software

• Hệ điều hành

  1. Support for Windows 11 64-bit
  2. Support for Windows 10 64-bit

• Hệ số khuôn

  1. Micro ATX Form Factor; 24.4cm x 24.4cm
